首页  >  产品百科  >  VJ0603A270JXACW1BC

VJ0603A270JXACW1BC

产品分类: 陶瓷电容
产品描述: 27pF ±5% C0G(NP0) 50V 0603 贴片安装 1.6mm(长度)*800μm(宽度)
供应商型号: UA-VJ0603A270JXACW1BC
供应商: 海外现货
标准整包数: 4000

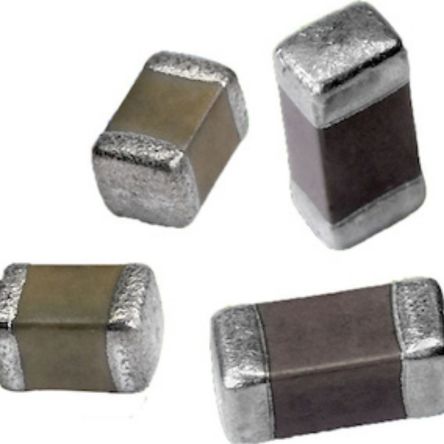

VISHAY INTERTECHNOLOGY 陶瓷电容 VJ0603A270JXACW1BC

VJ0603A270JXACW1BC概述

    Vishay VJ....W1BC 基础系列多层陶瓷芯片电容器

    产品简介


    Vishay 的 VJ....W1BC 系列多层陶瓷芯片电容器(MLCC)是面向通用应用的高性能电容器,适用于消费电子、电信、数据处理及移动设备等多个领域。本系列产品包括多种型号,覆盖从 0402 到 1210 尺寸,提供了广泛的电容范围和电压等级选择。

    技术参数


    - 尺寸范围:0402 至 1210
    - 工作温度范围:
    - C0G (NP0): -55 °C 至 +125 °C
    - X5R: -55 °C 至 +85 °C
    - X7R: -55 °C 至 +125 °C
    - Y5V: -25 °C 至 +85 °C
    - 电容范围:
    - C0G (NP0): 0.5 pF 至 39 nF
    - X5R: 47 nF 至 220 μF
    - X7R: 100 pF 至 47 μF
    - Y5V: 10 nF 至 100 μF
    - 电压范围:
    - C0G (NP0): 10 VDC 至 100 VDC
    - X5R: 6.3 VDC 至 50 VDC
    - X7R: 10 VDC 至 100 VDC
    - Y5V: 6.3 VDC 至 100 VDC
    - 温度系数:
    - C0G (NP0): 0 ppm/°C ± 30 ppm/°C
    - X5R: ± 15% (无电压)
    - X7R: ± 15% (无电压)
    - Y5V: + 30% / - 80% (无电压)
    - 绝缘电阻 (IR):≥ 10 GΩ 或 R x C ≥ 500 Ω x F(以较低者为准)
    - 老化率:C0G (NP0): 0% 每十年;X5R: 3% 最大每十年(6.3 VDC / 10 VDC),2% 最大每十年(16 VDC / 25 VDC);X7R: ≤ 10 VDC: 1.5% 最大每十年,≥ 16 VDC: 1% 最大每十年;Y5V: 6.3 VDC: 12.5% 最大每十年,10 VDC / 16 VDC: 9% 最大每十年,≥ 25 VDC: 7% 最大每十年
    - 介电强度测试:在 1 秒至 5 秒内进行,最大电压为额定电压的 250%,充电/放电电流不超过 50 mA

    产品特点和优势


    1. 超稳定 C0G (NP0) 介质:保证高精度电容值,适合高频率应用。
    2. 高容量:X5R、X7R 和 Y5V 介质提供高达 220 μF 的电容。
    3. 镍屏障端子:100% 锡端子提供出色的焊接性能。
    4. 干膜工艺技术:提升可靠性,确保长寿命使用。
    5. 基础金属电极系统 (BME):降低制造成本,提高生产效率。
    6. 多种封装尺寸:满足不同应用场景需求。

    应用案例和使用建议


    - 消费电子:适合便携式设备,如智能手机和平板电脑。
    - 电信设备:适用于路由器和交换机中的滤波和耦合电路。
    - 数据处理:用于服务器和存储设备中的电源管理和信号滤波。
    - 移动应用:适配可穿戴设备和汽车电子系统。
    使用建议:
    - 在高湿度环境下,应考虑使用具有更高绝缘电阻的产品型号。
    - 对于需要长期稳定性的应用,优先选择 C0G (NP0) 介质的产品。

    兼容性和支持


    Vishay 提供详尽的技术支持和咨询服务。如需更多详细信息或定制化建议,请联系技术支持团队 (mlcc@vishay.com)。

    常见问题与解决方案


    - Q:如何测试电容值?
    - A:按照标准测试条件进行测量,如在 30% 至 70% 相对湿度下进行。
    - Q:产品长时间未使用会失效吗?
    - A:产品建议在出货后一年内使用。如需延长存储时间,请定期检查焊料性能。
    - Q:产品是否适合腐蚀性气体环境?
    - A:不适合。应避免将产品暴露在含腐蚀性气体的环境中。

    总结和推荐


    Vishay VJ....W1BC 系列电容器凭借其高稳定性、宽温度范围和多样化封装选项,在众多应用领域表现出色。无论是消费电子还是工业应用,都是理想的选择。推荐给需要高性能、高可靠性的用户。

VJ0603A270JXACW1BC参数

参数
电容值 27pF
容差 ±5%
温度系数 C0G(NP0)
额定电压 50V
长*宽*高 1.6mm(长度)*800μm(宽度)
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

VJ0603A270JXACW1BC厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VJ0603A270JXACW1BC数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY VJ0603A270JXACW1BC VJ0603A270JXACW1BC数据手册

VJ0603A270JXACW1BC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20000+ $ 0.0053 ¥ 0.044
52000+ $ 0.0051 ¥ 0.0429
库存: 88000
起订量: 24000 增量: 4000
交货地:
最小起订量为:20000
合计: ¥ 880
