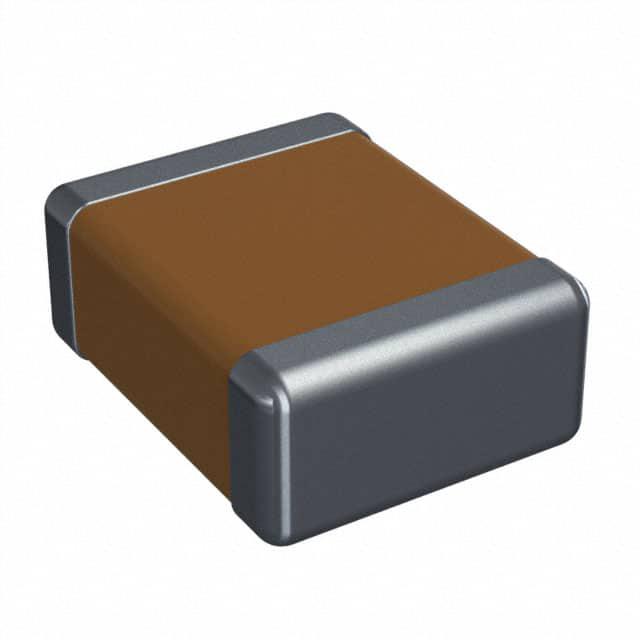

CDR33BX104AKWRAJ

产品分类: 陶瓷电容
产品描述: 100nF ±10% 50V 1210 贴片安装 3.2mm*2.5mm*2.5mm
供应商型号: TS-CDR33BX104AKWRAJ
供应商: 海外现货
标准整包数: 0
VISHAY INTERTECHNOLOGY 陶瓷电容 CDR33BX104AKWRAJ

CDR33BX104AKWRAJ概述

    Vishay Vitramon CDR-MIL-PRF-55681 多层陶瓷芯片电容器技术手册

    产品简介


    Vishay Vitramon CDR-MIL-PRF-55681 是一款通过军事标准(MIL-PRF-55681)认证的表面贴装多层陶瓷芯片电容器(MLCC)。它采用可靠金属电极(NME)系统设计,适用于各种高可靠性应用场景。该系列产品具有卓越的性能表现和广泛的温度补偿能力,适用于军用航空、卫星通信、导弹系统、地理信息系统及全球定位系统等领域。
    主要特点包括:
    - 产品类型:多层陶瓷芯片电容器(MLCC)
    - 主要功能:高可靠性、宽温度范围、低损耗、高频应用支持
    - 应用领域:
    - 军用航空
    - 卫星系统
    - 地理信息系统
    - 全球定位系统
    - 导弹系统

    技术参数


    | 参数 | 描述 |

    | 额定电压 | 6.3 VDC 至 100 VDC |
    | 电容范围 | 1.0 pF 至 470 nF |
    | 温度系数 | BP: ± 30 ppm/°C
    BX: ± 15 % 至 ± 25 %
    BR: ± 15 % 至 ± 40 % |
    | 工作温度范围 | -55 °C 至 +125 °C |
    | 损耗因子 | BP: 0.15 % 最大值
    BX: 2.50 % 最大值
    BR: 2.5 % 至 3.5 % |
    | 绝缘电阻 | 100,000 MΩ 或 1000 μF,取两者较小值 |
    | 介电强度测试 | 按照 EIA-198-2-E 方法 103 进行,倍率测试电压:≤ 100 VDC:250 % 额定电压 |
    封装尺寸(英寸,毫米):
    - CDR01 (0805):0.080 × 0.050 × 0.055 英寸
    - CDR02 (1805):0.180 × 0.050 × 0.055 英寸
    - CDR03 (1808):0.180 × 0.080 × 0.080 英寸
    - 更多尺寸请参考规格表。

    产品特点和优势


    1. 高可靠性:
    - 符合 MIL-PRF-55681 军事标准。
    - 提供卓越的电气性能和长期稳定性。

    2. 环保合规性:
    - 可选无铅(Lead-Free)镍镀层和锡铅合金镀层,满足 RoHS 标准。
    3. 宽泛应用支持:
    - 支持从极小到大容量的电容需求(1.0 pF 至 470 nF)。
    - 提供多种温度系数选项以适应不同应用场景。
    4. 工艺先进:
    - 使用湿法制造工艺,确保产品质量和一致性。

    应用案例和使用建议


    典型应用场景:
    - 卫星系统:用于信号滤波和电源去耦。
    - 军事雷达系统:保障高精度和抗干扰性能。
    - 导航系统:为 GPS 和 GIS 设备提供稳定支持。
    使用建议:
    - 在高可靠性要求的场合下,优先选择符合 BX 温度系数的型号。
    - 确保额定电压不超过实际使用环境,避免过压情况导致损坏。
    - 根据温度变化范围合理匹配合适的温度系数电容器。

    兼容性和支持


    - 兼容性:
    - 与主流 PCB 贴片机兼容。
    - 与其他标准 MIL-PRF-55681 认证的器件具有良好的互换性。
    - 支持:
    - 提供详尽的技术文档和工程咨询(联系邮箱:mlcc@vishay.com)。
    - 全面的生产流程监控和质量保证体系。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 容量超出标称值 | 检查安装环境温度和电压,避免超出额定参数操作。 |
    | 老化速率过高 | 减少施加直流电压的时间,优化电路设计。 |
    | 无法通过绝缘电阻测试 | 确认焊接质量和连接方式是否正确。 |

    总结和推荐


    综合评价:
    - 优点:
    - 高品质材料和精密制造工艺确保高性能。
    - 环保设计和多样化的规格满足广泛需求。
    - 军工级别标准带来高度可靠性。
    - 适用场景:
    适合需要高可靠性和严格温度稳定性需求的应用领域。
    推荐结论:
    强烈推荐此系列电容器用于对可靠性和性能要求较高的军用、工业及航空航天领域。其卓越的表现和多样化规格使其成为高端电子产品设计的理想选择。
    文档版本:修订于 2018 年 5 月 14 日
    文档编号:45026
    联系技术支持:mlcc@vishay.com
    免责声明:详见 www.vishay.com/doc?91000

    如需进一步技术咨询或采购详情,请联系 Vishay 官方渠道获取更多帮助!

CDR33BX104AKWRAJ参数

参数
电容值 100nF
容差 ±10%
温度系数 -
额定电压 50V
长*宽*高 3.2mm*2.5mm*2.5mm
通用封装 1210
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
