VJ1825Y105KBBAT4X

产品分类: 陶瓷电容
产品描述: 1μF ±10% X7R 100V 1825 贴片安装 4.65mm*6.4mm*2.18mm
供应商型号: 77-VJ1825Y105KBBAT4X
供应商: Mouser
标准整包数: 1

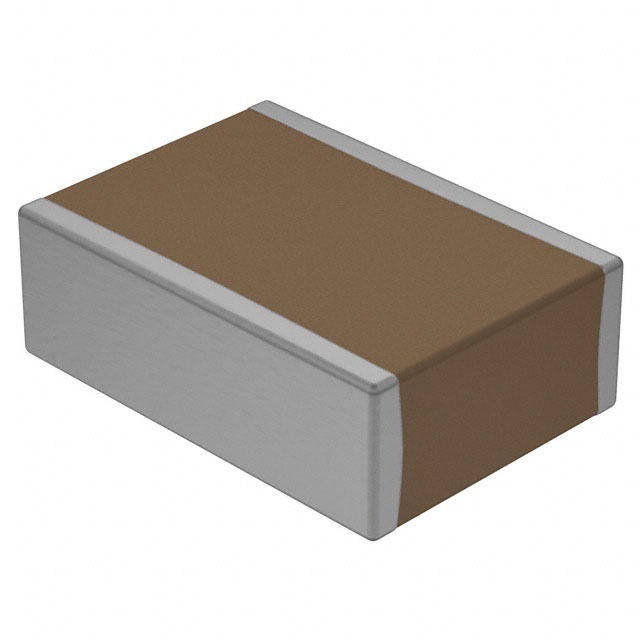

VISHAY INTERTECHNOLOGY 陶瓷电容 VJ1825Y105KBBAT4X

VJ1825Y105KBBAT4X概述

    VJ OMD Series:表面贴装多层陶瓷芯片电容器
    Vishay Vitramon

    1. 产品简介


    VJ OMD系列是专为苛刻的电路板弯曲(boardflex)应用而设计的表面贴装多层陶瓷电容器(MLCC)。这些电容器以其卓越的可靠性、热冲击性能、低功耗和高电压击穿能力著称。通过独特的开放模式设计(Open Mode Design, OMD),这种电容器能够显著降低在柔性电路板应用中发生短路或泄漏的风险。其多功能性使得它们适用于各种不同应用场合,包括输入滤波器电容、输出滤波器电容、抑制器电容等。

    2. 技术参数


    | 参数 | C0G (NP0) | X7R |
    |
    | 温度范围 | -55°C至+125°C | -55°C至+125°C |
    | 耐压范围 | 50 VDC至3000 VDC | 16 VDC至3000 VDC |
    | 容值范围 | 10 pF至47 nF | 100 pF至1.8 μF |
    | 温度系数 | 0 ppm/°C ± 30 ppm/°C | ± 15% |
    | 耗散因素 | 0.1%最大值(≤1000 pF);0.1%最大值(>1000 pF) | <50 V: 3.5%最大值;≥50 V: 2.5%最大值 |
    | 绝缘电阻 | 100,000 MΩ最小值(+25°C);10,000 MΩ最小值(+125°C) | 100,000 MΩ最小值(+25°C);10,000 MΩ最小值(+125°C) |
    | 老化率 | 每十年0%最大 | 每十年1%最大 |
    | 介电强度测试 | 按照EIA 198-2-E方法103进行 | 按照EIA 198-2-E方法103进行 |

    3. 产品特点和优势


    - 开放模式设计:减少在柔性电路板应用中发生短路或泄漏的风险。
    - 可靠性和热冲击性能:提供出色的可靠性和热冲击承受能力。
    - 低功耗和电流能力:支持高达1.2 ARMS的电流。
    - 高电压击穿:相比标准设计具有更高的击穿电压。
    - 电压调节:高达630 VDC的电压调节可选。
    - 聚合物端子:可选用于苛刻的电路板弯曲要求。
    - 可靠金属电极系统:采用耐久的贵金属电极系统。

    4. 应用案例和使用建议


    这些电容器适用于多种场景,例如输入和输出滤波器电容、抑制器电容,以及开关电源的滤波。为了确保最佳性能,建议在进行电路设计时仔细考虑所需的温度范围和电压要求。此外,对于某些极端的应用,可能需要与制造商联系以获取更详细的定制化建议。

    5. 兼容性和支持


    VJ OMD系列电容器支持与多种电路板和设备兼容。对于更高电压的需求,制造商提供了进一步的支持和咨询。有关具体兼容性和支持信息,用户可以联系技术团队获得详细说明。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 容量稳定性差 | 检查电路设计是否符合温度系数要求 |
    | 高频下容量下降 | 确保选择合适的材料等级和频率范围 |
    | 无法达到所需电压 | 请确认电容器型号是否支持指定电压 |

    7. 总结和推荐


    VJ OMD系列电容器是一款高性能、多用途的产品,在苛刻环境中表现出色。其卓越的可靠性、耐热性及广泛的电压和容值范围使其成为许多关键应用的理想选择。尽管价格较高,但其在长寿命和高性能方面的表现值得投资。因此,我们强烈推荐此产品用于那些需要严格性能和高可靠性的应用中。
    如需更多技术支持和详尽文档,请访问 [www.vishay.com](http://www.vishay.com) 或发送电子邮件至 [mlcc@vishay.com](mailto:mlcc@vishay.com)。

VJ1825Y105KBBAT4X参数

参数
电容值 1μF
容差 ±10%
温度系数 X7R
额定电压 100V
长*宽*高 4.65mm*6.4mm*2.18mm
通用封装 1825
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

VJ1825Y105KBBAT4X厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VJ1825Y105KBBAT4X数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY VJ1825Y105KBBAT4X VJ1825Y105KBBAT4X数据手册

VJ1825Y105KBBAT4X封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.532 ¥ 55.1954
10+ $ 4.246 ¥ 35.8787
50+ $ 3.3696 ¥ 28.4731
500+ $ 3.2235 ¥ 27.2386
1000+ $ 2.499 ¥ 21.1166
库存: 1791
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 55.19
直接购买
加入购物车
