562R10TST30

产品分类: 陶瓷电容
产品描述: 300pF ±10% X5F 1KV 通孔安装 6.4mm*4mm*9.58mm
供应商型号: 2860022
供应商: 海外现货
标准整包数: 1

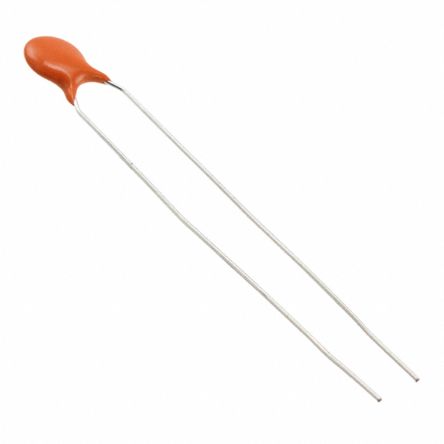

VISHAY INTERTECHNOLOGY 陶瓷电容 562R10TST30

562R10TST30概述

    Vishay Cera-Mite 561R and 562R Series 陶瓷直流盘式电容器

    产品简介


    Vishay Cera-Mite 的561R和562R系列陶瓷直流盘式电容器专为需要高稳定性及小尺寸的应用设计。该系列产品属于低损耗类型,提供了广泛的电容值范围(从10pF到10nF),并具备1000VDC的额定电压。它们适用于多种应用,如旁路、谐振电路和耦合等。这款电容器采用了银化处理的陶瓷盘和镀锡铜或镀锡铜包钢导线,具有良好的绝缘电阻(最小1000 ΩF 或 50 000 MΩ)。

    技术参数


    - 绝缘电阻:最小1000 ΩF 或 50 000 MΩ
    - 电容容差:± 10%
    - 耗散因子:最大2.0%(在1kHz,1V条件下)
    - 工作温度范围:-55°C 到 +105°C
    - 引脚规格:
    - 引脚直径:0.020" (0.51 mm) 或 0.025" (0.64 mm)
    - 引脚间距:0.250" (6.35 mm) 或 0.375" (9.5 mm)
    - 涂层材料:阻燃环氧树脂(符合UL 94 V-0标准)

    产品特点和优势


    1. 低损耗:保证了高效率和可靠性。
    2. 高稳定性:适合对温度和电压变化敏感的应用。
    3. 高电容值密度:能够在较小的体积内提供较大的电容值。
    4. 引脚规格多样:可以适应不同的电路设计需求。
    5. 耐高温和低温:在广泛的温度范围内仍能保持稳定性能。

    应用案例和使用建议


    - 旁路:这些电容器非常适合用于旁路应用,特别是在高频电路中减少噪声和提高信号完整性。
    - 谐振电路:由于其高稳定性和低损耗,可以用于谐振电路中以提高电路的精度和稳定性。
    - 耦合:可用于耦合电路,确保信号传输的平稳性和减少失真。
    使用建议:对于需要高稳定性的应用,可以选择C0G和U2J类型的电容器;对于需要较高电容密度的应用,可以考虑X5F和X7R类型的电容器。在组装过程中,需要注意引脚的安装方向和焊接温度,避免过热导致电容器损坏。

    兼容性和支持


    这些电容器可以广泛应用于各种电子设备中,与大多数标准电路板设计兼容。制造商提供了详尽的技术支持文档和售后保障服务,用户可以通过访问官网获取更多信息和技术支持。

    常见问题与解决方案


    1. 问题:电容器在使用过程中出现异常发热现象。
    - 解决方案:检查电路设计是否有误,确保工作电压不超过额定值,同时检查焊接质量,避免短路。

    2. 问题:电容器性能不稳定。
    - 解决方案:确认电容器所处的环境温度是否超出工作温度范围,同时检查电路中是否存在其他干扰源。

    总结和推荐


    总体而言,Vishay Cera-Mite 561R和562R系列陶瓷直流盘式电容器以其卓越的性能和广泛的应用范围,成为市场上备受青睐的产品之一。它不仅适用于工业控制和汽车电子等领域,还特别适合需要高稳定性的小型电子设备。对于寻求高品质和高可靠性的电子工程师来说,这些电容器是值得信赖的选择。因此,强烈推荐在需要此类特性的应用中使用。
    请注意,以上内容基于提供的技术手册数据进行整理和编写,具体使用时请参考最新的技术手册并咨询专业技术人员。

562R10TST30参数

参数
电容值 300pF
容差 ±10%
温度系数 X5F
额定电压 1KV
长*宽*高 6.4mm*4mm*9.58mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

562R10TST30厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

562R10TST30数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY 562R10TST30 562R10TST30数据手册

562R10TST30封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 7.4875
10+ ¥ 5.6723
50+ ¥ 5.6723
100+ ¥ 5.0824
200+ ¥ 5.0824
500+ ¥ 5.0824
库存: 3900
起订量: 7 增量: 0
交货地:
最小起订量为:1
合计: ¥ 7.48
