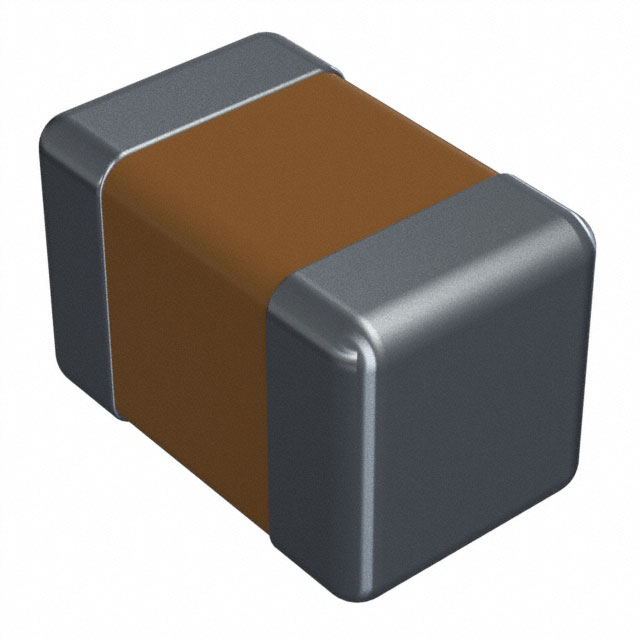

CDR31BP681AJURAJ

产品分类: 陶瓷电容
产品描述: 680pF ±5% 50V 0805 贴片安装 2mm(长度)*1.25mm(宽度)
供应商型号:
供应商:
标准整包数: 0
VISHAY INTERTECHNOLOGY 陶瓷电容 CDR31BP681AJURAJ

CDR31BP681AJURAJ概述

    # Vishay Vitramon CDR-MIL-PRF-55681 Multilayer Ceramic Capacitors 技术手册解析

    产品简介


    Vishay Vitramon 的 CDR-MIL-PRF-55681 系列是经过军用标准 MIL-PRF-55681 认证的多层陶瓷芯片电容器(MLCC),其广泛应用于高可靠性需求的军事电子系统。该系列产品采用可靠的贵重金属电极(NME)系统,具有卓越的湿法制造工艺和材料分类,能够满足从低至 1.0 pF 至高达 470 nF 的广泛应用需求。
    主要功能:
    - 军事级电容设计。
    - 高温度稳定性(-55°C 至 +125°C 工作温度范围)。
    - 多种封装尺寸和电压等级,适合多种电路配置。
    应用领域:
    - 航空电子系统。
    - 声呐系统。
    - 卫星通信。
    - 导弹应用。
    - 地理信息系统(GIS)。
    - 全球定位系统(GPS)。

    技术参数


    以下是该产品系列的一些关键技术参数:
    | 参数 | 描述 |

    | 容量范围 | 1.0 pF 至 470 nF |
    | 额定电压 | 6.3 VDC 至 100 VDC |
    | 温度系数 | BP: ±30 ppm/°C; BX: ±15%, +15%/-25%; BR: ±15%, +15%/-40% |
    | 损耗因子(DF) | BP: ≤0.15%; BX: ≤2.50%; BR: ≤3.5% 或 ≤2.5% 根据额定电压 |
    | 绝缘电阻(IR) | ≥100 kΩ·F |
    | 尺寸规格 | 多种封装尺寸,具体见尺寸表 |
    尺寸规格:
    - 封装:CDR01 至 CDR37 等不同型号,提供多种长度和宽度选择。
    - 最大厚度:0.055 英寸(1.40 mm)。
    - 引脚间距:最小为 0.010 英寸(0.25 mm)。

    产品特点和优势


    - 高可靠性:通过 MIL-PRF-55681 军工认证,保证在极端环境下稳定运行。
    - 灵活的设计:支持多种容量和电压组合,适应不同应用场景。
    - 环保材料:部分型号符合 RoHS 标准,减少铅含量以降低环境影响。
    - 耐用性好:采用湿法制造工艺和 NME 系统,延长使用寿命。

    应用案例和使用建议


    应用案例:
    1. 卫星通信模块:利用其高精度和稳定性来确保信号传输质量。
    2. 导弹制导系统:适合需要快速响应和高可靠性的电路设计。
    使用建议:
    - 在高频率电路中使用时,建议优先选择 BX 或 BR 类型以降低损耗因子。
    - 对于需要低温升的应用,应避免超载使用,并确保良好的散热设计。

    兼容性和支持


    Vishay Vitramon 提供全面的技术支持服务,包括样品申请、定制化解决方案及售后维护。此外,该系列产品与主流 PCB 设计工具完全兼容,便于集成到现有系统中。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 容量偏差过大 | 检查安装环境是否符合标准条件,并确认所选型号是否适合指定用途。 |
    | 温漂显著 | 推荐选用 BX 系列产品,其温度稳定性更高。 |

    总结和推荐


    总体来看,Vishay Vitramon 的 CDR-MIL-PRF-55681 系列电容器凭借其高可靠性、广泛的适用性和强大的技术支持,在军事和高要求工业领域具有显著优势。对于寻求高性能、稳定性和多样性的用户而言,这是一个非常值得推荐的选择。如果您正在寻找一款能在恶劣环境中可靠工作的电容器,这款产品将是理想之选。

CDR31BP681AJURAJ参数

参数
电容值 680pF
容差 ±5%
温度系数 -
额定电压 50V
长*宽*高 2mm(长度)*1.25mm(宽度)
通用封装 0805
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

CDR31BP681AJURAJ厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

CDR31BP681AJURAJ数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY CDR31BP681AJURAJ CDR31BP681AJURAJ数据手册

CDR31BP681AJURAJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
