WKO472MCPERUKR

产品分类: 陶瓷电容
产品描述: 4.7nF ±20% Y5U(E) 440V(AC) 通孔安装 18mm*5mm*21mm
供应商型号: ECO-WKO472MCPERUKR
供应商: 海外现货
标准整包数: 700

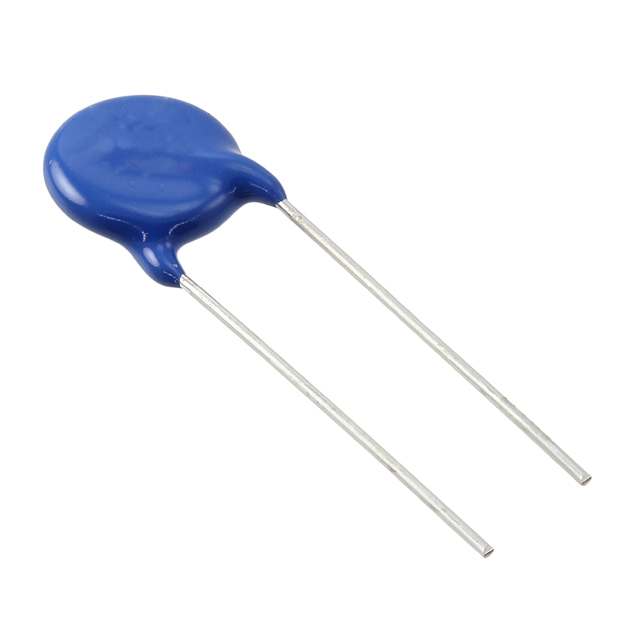

VISHAY INTERTECHNOLOGY 陶瓷电容 WKO472MCPERUKR

WKO472MCPERUKR概述

    Vishay Draloric WKO Series: AC Line Rated Ceramic Disc Capacitors

    1. 产品简介


    Vishay Draloric WKO系列属于交流线路额定陶瓷电容器,专为高压和高可靠性应用设计。该系列提供了X1(440 VAC)和Y2(300 VAC)两个等级的认证,符合国际电工委员会(IEC)标准IEC 60384-14.4的第四版要求。该系列产品广泛应用于线旁通滤波器及天线耦合电路中,是各类电器设备中不可或缺的关键元件。

    2. 技术参数


    以下为该系列产品的主要技术参数:
    | 参数名称 | 描述及数值 |

    | 电容范围 | 33 pF 至 4.7 nF |
    | 容差 | ±10%,±20% |
    | 额定电压 | X1: 440 VAC(50/60 Hz)
    Y2: 300 VAC(50/60 Hz) |
    | 测试电压 | 2600 VAC,50 Hz,持续60秒 |
    | 绝缘电阻(500 VDC) | ≥6000 MΩ(60秒后测量) |
    | 损耗因子 | Class 1:≤0.5%(1 MHz)
    Class 2:≤2.5%(1 kHz) |
    | 工作温度范围 | -40°C 至 +125°C |

    3. 产品特点和优势


    WKO系列具有以下显著特点和优势:
    - 高可靠性:通过多项国际认证,如IEC 60384-14.4、UL 60384-14.1和CSA E60384-14:09。
    - 多种型号选择:提供直式和弯式引脚配置,以及不同的引脚间距(7.5 mm和12.5 mm)。
    - 卓越材料:采用N750(Class 1)或Y5S/Y5T/Y5U(Class 2)陶瓷材料,确保长期稳定性。
    - 广泛的适应性:适用于广泛的工业应用,包括家用电器、照明设备和通信设备等。

    4. 应用案例和使用建议


    WKO系列电容器可应用于多种场景,例如:
    - X1电容:适用于跨接于电网线之间以消除高压尖峰,适合用于洗衣机、空调等高功率设备。
    - Y2电容:用于二次侧安全隔离,常见于电磁干扰抑制电路中。
    使用建议:
    - 根据具体需求选择合适的电容值和额定电压。
    - 在安装时注意保持适当的散热空间,防止高温环境下性能下降。
    - 确保正确的引脚方向和焊点质量,避免接触不良引发故障。

    5. 兼容性和支持


    - WKO系列支持多种国际认证,包括IEC、UL和CSA。
    - 提供定制化服务,可根据客户要求调整引脚直径、间距和涂层颜色。
    - 厂商提供全面的技术支持和售后维护,用户可通过slcap@vishay.com联系专业团队获取帮助。

    6. 常见问题与解决方案


    以下是用户可能遇到的一些常见问题及其解决方案:
    - 问题1:电容值偏移超出允许范围。
    解决方案:检查焊接工艺是否规范,重新校准测试仪器。
    - 问题2:绝缘电阻偏低。
    解决方案:确认使用环境无湿气侵入,必要时加装防潮密封措施。
    - 问题3:工作温度超过规定范围。
    解决方案:调整设备布局,增加通风系统或降低运行负载。

    7. 总结和推荐


    Vishay Draloric WKO系列AC线额定陶瓷电容器凭借其高可靠性、宽广的适用性和严格的质量控制,在工业和消费类电子产品中表现优异。无论是对小型家电还是大型设备,该系列产品都能提供稳定可靠的性能支持。因此,强烈推荐此产品用于需要高性能和安全性的场合。
    如果您正在寻找一款具备高可靠性和广泛应用潜力的陶瓷电容器,WKO系列无疑是您的最佳选择!

WKO472MCPERUKR参数

参数
电容值 4.7nF
容差 ±20%
温度系数 Y5U(E)
额定电压 440V(AC)
长*宽*高 18mm*5mm*21mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

WKO472MCPERUKR厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WKO472MCPERUKR数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY WKO472MCPERUKR WKO472MCPERUKR数据手册

WKO472MCPERUKR封装设计

查看详情并下载
Symbol
Footprint
3D Model
