首页  >  产品百科  >  VJ0805A100JXBCW1BC

VJ0805A100JXBCW1BC

产品分类: 陶瓷电容
产品描述: 10pF ±5% C0G(NP0) 100V 0805 贴片安装 2mm(长度)*1.25mm(宽度)
供应商型号: 4208455
供应商: 海外现货
标准整包数: 4000

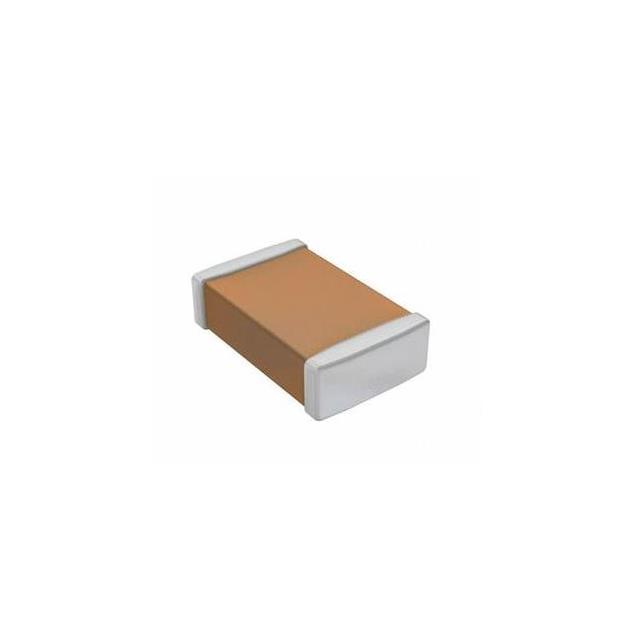

VISHAY INTERTECHNOLOGY 陶瓷电容 VJ0805A100JXBCW1BC

VJ0805A100JXBCW1BC概述


    产品简介


    产品名称:VJ...W1BC表面贴装多层陶瓷电容器(MLCC)
    基本介绍:
    VJ...W1BC表面贴装多层陶瓷电容器是一种广泛应用于通用场合的电容器,具备多种类型和尺寸,能够满足不同的电容值和电压需求。该系列产品不仅具备高稳定性和可靠性,还广泛应用于消费电子、电信、数据处理和移动设备等领域。

    技术参数


    温度范围:
    - C0G (NP0):-55°C 至 +125°C
    - X5R:-55°C 至 +85°C
    - X7R:-55°C 至 +125°C
    - Y5V:-25°C 至 +85°C
    电容范围:
    - C0G (NP0):0.5 pF 至 39 nF
    - X5R:47 nF 至 220 μF
    - X7R:100 pF 至 47 μF
    - Y5V:10 nF 至 100 μF
    电压范围:
    - C0G (NP0):10 VDC 至 100 VDC
    - X5R:6.3 VDC 至 50 VDC
    - X7R:10 VDC 至 100 VDC
    - Y5V:6.3 VDC 至 100 VDC
    温度系数:
    - C0G (NP0):± 30 ppm/°C(-55°C 至 +125°C)
    - X5R:± 15%(-55°C 至 +85°C)
    - X7R:± 15%(-55°C 至 +125°C)
    - Y5V:+ 30% / - 80%(-25°C 至 +85°C)

    产品特点和优势


    1. 高稳定性: C0G (NP0) 电介质保证了极高的温度稳定性,适用于高频应用。
    2. 宽广的应用范围: 可提供从0402到1210不同封装尺寸的产品,适应各种设计需求。
    3. 高性能电容范围: 高达220 μF的X5R电容范围以及高达100 μF的X7R电容范围,覆盖了大部分应用要求。
    4. 先进的制造工艺: 尼龙屏障与100%锡端子,提供了出色的耐久性和可靠性。
    5. 环保材料: 采用符合环保标准的材料,确保产品在整个生命周期内的可持续性。

    应用案例和使用建议


    应用场景:
    - 消费电子: 用于便携式设备的电源管理和信号滤波。
    - 电信设备: 在手机、路由器和其他通信设备中实现高频信号的耦合和去耦。
    - 数据处理: 服务器和存储设备中的滤波和平滑电源。
    - 移动应用: 符合高振动和高温要求,如汽车电子系统。
    使用建议:
    - 预热处理: 对于X5R、X7R和Y5V MLCC,建议先进行预热处理,以确保测量结果的准确性。
    - 环境湿度控制: 在测试时,注意环境湿度应在30%至70%之间,以获得准确的测量结果。
    - 散热设计: 特别是在大功率应用中,合理设计散热系统,以避免因过热导致的电容器损坏。

    兼容性和支持


    - 兼容性: VJ...W1BC系列产品与市面上多数主流设备和组件兼容,无需额外适配。
    - 支持和服务: Vishay公司提供详尽的技术支持和售后服务,如有任何技术疑问,可联系mlcc@vishay.com。

    常见问题与解决方案


    1. 问题:产品在高湿度环境中性能下降。
    - 解决方案:进行预热处理并确保工作环境湿度在推荐范围内。
    2. 问题:电容值不稳定。
    - 解决方案:检查电容器的工作环境温度是否超出额定范围,确保正确安装。
    3. 问题:电容器老化速度较快。
    - 解决方案:根据电压等级选择合适的电容器型号,并考虑在设计中增加冗余。

    总结和推荐


    VJ...W1BC表面贴装多层陶瓷电容器凭借其高稳定性、宽广的应用范围及卓越的电气性能,在众多领域中表现出色。适用于各种高频应用,特别是在消费电子、电信和数据处理等领域,能够显著提升系统性能和可靠性。综上所述,强烈推荐该产品用于各类电子设备的设计和开发。

VJ0805A100JXBCW1BC参数

参数
电容值 10pF
容差 ±5%
温度系数 C0G(NP0)
额定电压 100V
长*宽*高 2mm(长度)*1.25mm(宽度)
通用封装 0805
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

VJ0805A100JXBCW1BC厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VJ0805A100JXBCW1BC数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY VJ0805A100JXBCW1BC VJ0805A100JXBCW1BC数据手册

VJ0805A100JXBCW1BC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ ¥ 0.1314
20000+ ¥ 0.129
40000+ ¥ 0.129
库存: 34560
起订量: 4000 增量: 0
交货地:
最小起订量为:4000
合计: ¥ 525.6
