VJ0805A220JXBAC

产品分类: 陶瓷电容
产品描述: 22pF ±5% C0G(NP0) 100V 0805 贴片安装 2mm(长度)*1.25mm(宽度)
供应商型号: VJ0805A220JXBAC
供应商: TME
标准整包数: 10

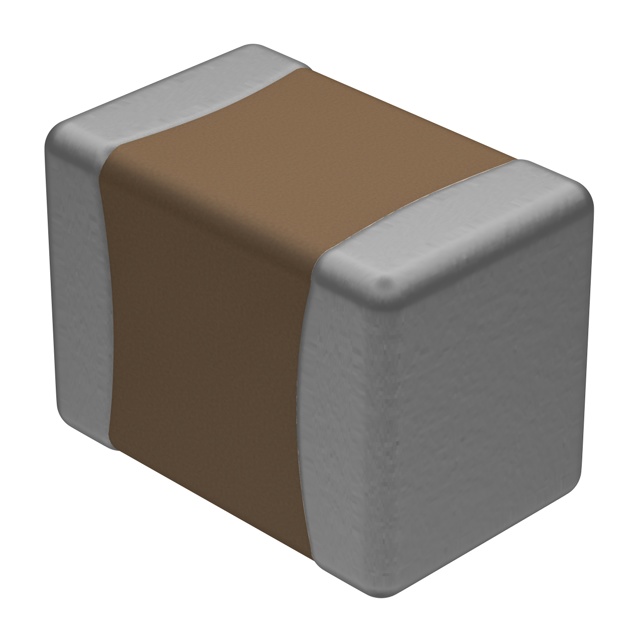

VISHAY INTERTECHNOLOGY 陶瓷电容 VJ0805A220JXBAC

VJ0805A220JXBAC概述

    Vishay Vitramon VJ Commercial Series

    产品简介


    Vishay Vitramon的VJ Commercial Series是一款专为商业应用设计的表面贴装多层陶瓷芯片电容器(MLCC)。该系列产品包含C0G(NP0)和X7R两种不同的介电材料,分别适用于不同类型的电路需求。C0G(NP0)具有非常低的温度系数,适用于要求高稳定性的电路,而X7R则适用于需要高电容密度的应用。

    技术参数


    C0G(NP0)介电材料
    - 工作温度:-55°C至+150°C
    - 电容范围:1 pF至56 nF
    - 电压范围:25 VDC至1000 VDC
    - 温度系数:0 ppm/°C ± 30 ppm/°C(-55°C至+125°C)
    - 损耗因子:0.1%(最高值)(1.0 VRMS及1 MHz条件下)
    - 绝缘电阻:在+25°C下最小100,000 MΩ或1000 μF,以较低者为准;在+125°C下最小10,000 MΩ或100 μF,以较低者为准
    - 老化率:0%最大每十年
    - 击穿电压测试:按照EIA 198-2-E标准方法103进行测试
    X7R介电材料
    - 工作温度:-55°C至+150°C
    - 电容范围:120 pF至6.8 μF
    - 电压范围:16 VDC至1000 VDC
    - 温度系数:± 15%(-55°C至+125°C,无直流电压)
    - 损耗因子:对于16 V/25 V等级最大3.5%,超过25 V等级最大2.5%
    - 绝缘电阻:同上
    - 老化率:1%最大每十年
    - 击穿电压测试:同上

    产品特点和优势


    - C0G(NP0)介电材料:具有极低的温度系数,适合要求高稳定性的应用,如时序和调谐电路。此外,它还具有优秀的老化特性和可靠的贵金属电极系统。
    - X7R介电材料:适用于高电容密度应用,如传感器和扫描仪应用。它的宽泛的电容和电压范围使其在多种场景中都非常实用。

    应用案例和使用建议


    这些电容器广泛应用于多个领域,包括但不限于:
    - 时序和调谐电路:C0G(NP0)由于其低温度系数,非常适合用于需要高度稳定的电路。
    - 传感器和扫描仪应用:X7R介电材料的高电容密度使其在这些应用中表现优异。
    - 去耦合和滤波:两者都适用于需要良好滤波性能的电路。
    使用建议:
    - 在使用C0G(NP0)时,应关注其低温度系数的特点,避免在极端温度环境下使用。
    - 对于X7R,应注意其较大的老化率和较高的损耗因子,选择合适的型号以满足具体应用的需求。

    兼容性和支持


    - 兼容性:VJ Commercial Series与大多数商业标准的电子元件兼容,可以轻松集成到现有设计中。
    - 支持:如有任何技术问题,可以联系mlcc@vishay.com获得支持。

    常见问题与解决方案


    - 问题1:在高温环境下工作时,电容器的性能会下降吗?
    - 解答:是的,特别是在超过+125°C的情况下,电容器的特性会发生变化。建议在设计时考虑这一点。

    - 问题2:如何正确选择电容器的电容和电压等级?
    - 解答:根据具体应用的电容需求和电压要求,参考产品手册中的“选择图表”来确定合适的产品型号。

    总结和推荐


    Vishay Vitramon的VJ Commercial Series以其出色的稳定性和可靠性,在多种应用中表现出色。C0G(NP0)介电材料尤其适合需要高稳定性的应用,而X7R介电材料则适用于需要高电容密度的应用。强烈推荐在需要高性能多层陶瓷芯片电容器的场合使用该系列电容器。无论是在商业还是工业应用中,这些电容器都是一个值得信赖的选择。

VJ0805A220JXBAC参数

参数
电容值 22pF
容差 ±5%
温度系数 C0G(NP0)
额定电压 100V
长*宽*高 2mm(长度)*1.25mm(宽度)
通用封装 0805
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

VJ0805A220JXBAC厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VJ0805A220JXBAC数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY VJ0805A220JXBAC VJ0805A220JXBAC数据手册

VJ0805A220JXBAC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.1676 ¥ 1.1722
500+ $ 0.1135 ¥ 0.9207
1000+ $ 0.0988 ¥ 0.8345
3000+ $ 0.085 ¥ 0.688
9000+ $ 0.0736 ¥ 0.5957
45000+ $ 0.0606 ¥ 0.4907
99000+ $ 0.0556 ¥ 0.4499
库存: 5504
起订量: 360 增量: 0
交货地:
最小起订量为:100
合计: ¥ 117.22
