首页  >  产品百科  >  K224K20X7RF5TH5

K224K20X7RF5TH5

产品分类: 陶瓷电容
产品描述: 220nF ±10% X7R 50V 通孔安装 5mm*3.2mm*7.54mm
供应商型号: 4209331
供应商: 海外现货
标准整包数: 5

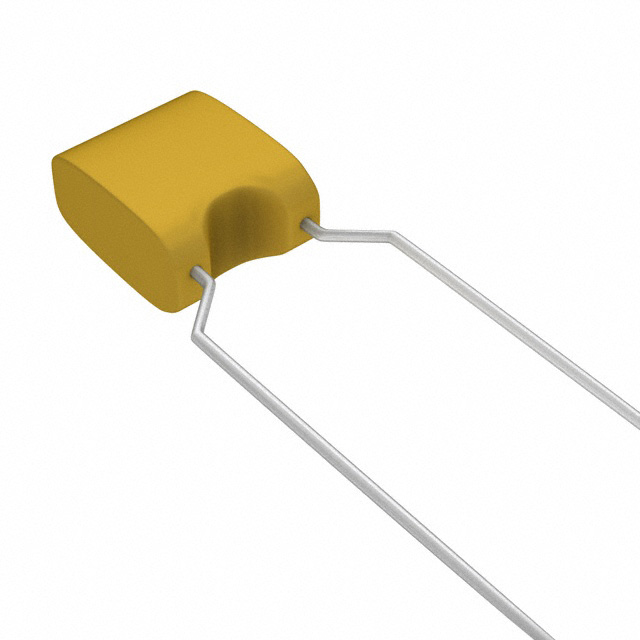

VISHAY INTERTECHNOLOGY 陶瓷电容 K224K20X7RF5TH5

K224K20X7RF5TH5概述

    # Vishay K系列径向引脚多层陶瓷电容器技术手册

    产品简介


    K系列径向引脚多层陶瓷电容器是一种适用于通用场合的电子元件。这种电容器属于类1(Class 1)、类2(Class 2)和类3(Class 3),提供多种额定电压选项,包括50 VDC、100 VDC、200 VDC和500 VDC。该产品广泛应用于温度补偿、耦合和去耦等场合。

    技术参数


    电容范围
    - 最小电容:10 pF
    - 最大电容:1 µF
    容差
    - ±5%、±10%、±20%
    - +80%/-20%
    额定电压
    - 50 VDC
    - 100 VDC
    - 200 VDC
    - 500 VDC
    测试电压
    - 50 VDC 和 100 VDC:250%的额定电压
    - 200 VDC:150%的额定电压 + 100 VDC
    - 500 VDC:130%的额定电压 + 100 VDC
    绝缘电阻
    - 在500 VDC条件下
    - 50 VDC 和 100 VDC:100 GΩ 或 1000 pF(取较小者)
    - 200 VDC 和 500 VDC:10 GΩ 或 100 pF(取较小者)
    耗散因子
    - 类1:最大值为0.1%,条件为C≥30 pF(1 MHz,1 V;C≤1000 pF时)
    - 类2:最大值为2.5%(1 kHz,1 V)
    - 类3:最大值为5%(1 kHz,1 V)
    工作温度范围
    - 类1和类2:-55°C 至 +125°C
    - 类3:-30°C 至 +85°C

    产品特点和优势


    - 高电容量:采用先进的MLCC设计,提供紧凑体积下的高电容量。
    - 高可靠性:严格的生产过程和高标准测试确保高可靠性。
    - 多种引线样式:可选择直引线或弯引线,适应不同安装需求。
    - 环境适应性:符合UL 94 V-0标准,适用于各种恶劣环境。
    - 多功能:适用于温度补偿、耦合和去耦等多种应用场景。

    应用案例和使用建议


    应用场景
    - 温度补偿:适用于需要精确控制温度变化的电路中。
    - 耦合和去耦:在信号传输和电源管理电路中起重要作用。
    使用建议
    - 在使用时,请确保选择合适的额定电压和电容值以满足具体电路需求。
    - 注意环境温度限制,特别是在高温环境下,选择耐温等级更高的型号。
    - 确保正确安装,避免机械应力对引线造成损坏。

    兼容性和支持


    - 该产品与同类标准兼容,方便集成到现有电路中。
    - 厂商提供全面的技术支持和维护服务,确保用户获得最佳使用体验。

    常见问题与解决方案


    - 问:如何检查电容器的质量?
    - 答:建议通过绝缘电阻测试来检测,若低于标准值则需更换。
    - 问:如何处理过热情况?
    - 答:应立即断开电源并检查电路连接,避免过热导致损坏。
    - 问:电容器是否可以重复使用?
    - 答:不建议重复使用,以确保电路的安全性和可靠性。

    总结和推荐


    综合评估
    - 主要优点:高电容量、高可靠性、多种引线样式和良好的环境适应性。
    - 适用范围:广泛应用于各种电路中,特别是需要高精度和稳定性的场合。
    推荐使用
    - 基于上述评估,强烈推荐使用Vishay K系列电容器。该产品以其高可靠性、多样化的应用和优异的性能表现,在电子元件市场上具有很高的竞争力。

K224K20X7RF5TH5参数

参数
电容值 220nF
容差 ±10%
温度系数 X7R
额定电压 50V
长*宽*高 5mm*3.2mm*7.54mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

K224K20X7RF5TH5厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

K224K20X7RF5TH5数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY K224K20X7RF5TH5 K224K20X7RF5TH5数据手册

K224K20X7RF5TH5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 1.2877
50+ ¥ 0.9755
250+ ¥ 0.9755
500+ ¥ 0.8741
1500+ ¥ 0.8741
3000+ ¥ 0.8429
15000+ ¥ 0.8429
30000+ ¥ 0.8429
库存: 2593
起订量: 55 增量: 0
交货地:
最小起订量为:50
合计: ¥ 48.77
直接购买
加入购物车
