W1X153SCVCP0KR

产品分类: 陶瓷电容
产品描述: 15nF -20%~50% 275V(AC) 通孔安装 17mm*3mm*20mm
供应商型号: W1X153SCVCP0KR-ND
供应商: Digi-Key
标准整包数: 4000

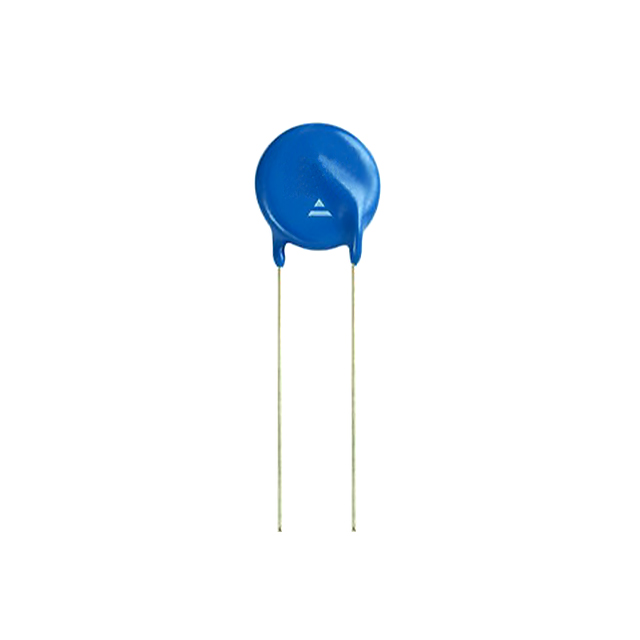

VISHAY INTERTECHNOLOGY 陶瓷电容 W1X153SCVCP0KR

W1X153SCVCP0KR概述

    Vishay Draloric W1X Series AC Line Rated Ceramic Disc Capacitors

    1. 产品简介


    产品类型:
    W1X系列属于交流线路额定陶瓷盘式电容器,主要用于抑制电磁干扰(EMI)和射频干扰(RFI)。它们是单层交流盘式安全电容器,适用于多种应用场景。
    主要功能:
    该系列电容器具有高可靠性,符合IEC 60384-14.3标准,具备银色镀层陶瓷盘,适用于高电压环境。
    应用领域:
    这些电容器广泛应用于交流线路、电磁干扰抑制和射频干扰抑制等领域,如电源滤波、电机驱动、照明设备等。

    2. 技术参数


    | 参数 | 值 |

    | 陶瓷类 | Class 2 Y5V |
    | 额定电压 | X1: 275 VAC, 50 Hz |
    | 容量范围 | 4.7 nF 至 22 nF |
    | 容量公差 | ± 20 % |
    | 绝缘电阻 | ≥ 6000 MΩ (500 VDC, 60 s) |
    | 损耗因子 | ≤ 2.5 % (1 kHz) |
    | 测试电压 | 4000 VDC (2 s), 3500 VDC (60 s), 2000 VAC (50 Hz, 60 s) |

    3. 产品特点和优势


    - 高可靠性: 符合IEC 60384-14.3第三版标准,确保产品的长期稳定性和可靠性。
    - 宽范围引脚样式: 提供直型和弯型引脚,适用不同安装需求。
    - 温度特性: Class 2 Y5V,能够在-40°C至+125°C的宽温度范围内工作。
    - 涂层保护: 蓝色阻燃环氧树脂涂层,符合UL 94 V-0标准,增加防护能力。

    4. 应用案例和使用建议


    应用案例
    这些电容器被广泛用于工业设备中的EMI/RFI抑制,例如电源供应系统、电机驱动系统和照明设备。在这些应用中,它们有效地减少了电磁干扰和射频干扰的影响。
    使用建议
    - 在安装过程中,确保电容器正确连接到电路中,避免短路或开路现象。
    - 定期检查电容器的工作状态,确保其正常运行。
    - 对于高振动环境,建议使用弯型引脚以增强机械稳定性。

    5. 兼容性和支持


    - 兼容性: W1X系列电容器可与多种设备兼容,如电源供应系统、电机驱动系统等。
    - 支持: Vishay公司提供全面的技术支持和维护服务,可通过官方邮箱slcap@vishay.com联系技术支持团队。

    6. 常见问题与解决方案


    1. 问题: 电容器容量不准确。
    - 解决方案: 确保正确测量电容器的实际容量,并检查是否在规定的容差范围内。
    2. 问题: 电容器失效。
    - 解决方案: 检查电路是否存在过载或过热现象,确保正确的安装和使用环境。
    3. 问题: 绝缘电阻低。
    - 解决方案: 更换损坏的电容器,并检查电路是否有水或其他导电物质导致的短路。

    7. 总结和推荐


    综合评估: Vishay Draloric W1X系列AC线额定陶瓷盘式电容器以其高可靠性、宽温度范围和优异的电气特性,成为市场上同类产品中的佼佼者。其广泛的应用范围和可靠的性能使其在工业应用中表现出色。
    推荐: 推荐使用此系列电容器在需要高效电磁干扰抑制和射频干扰抑制的应用中。对于要求高可靠性的应用场景,此系列产品是一个值得信赖的选择。

W1X153SCVCP0KR参数

参数
电容值 15nF
容差 -20%~50%
温度系数 -
额定电压 275V(AC)
长*宽*高 17mm*3mm*20mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

W1X153SCVCP0KR厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

W1X153SCVCP0KR数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY W1X153SCVCP0KR W1X153SCVCP0KR数据手册

W1X153SCVCP0KR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 0.9855 ¥ 8.2475
库存: 0
起订量: 4000 增量: 1
交货地:
最小起订量为:4000
合计: ¥ 0
直接购买
加入购物车
