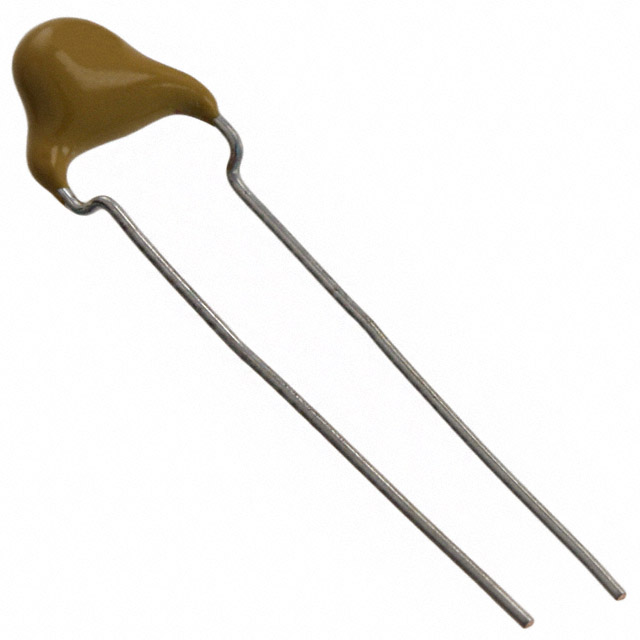

VY2330K29U2JG6TV7

产品分类: 陶瓷电容
产品描述: 33pF ±10% U2J 440V(AC) 通孔安装 7.5mm(长度)*11.5mm(高度)
供应商型号: 72-VY2330K29U2JG6TV7
供应商: Mouser
标准整包数: 1
VISHAY INTERTECHNOLOGY 陶瓷电容 VY2330K29U2JG6TV7

VY2330K29U2JG6TV7概述

    VY2 系列陶瓷交流线电容器:技术手册解析

    1. 产品简介


    VY2 系列是 Vishay BCcomponents 生产的一类高品质的陶瓷交流线电容器,主要适用于需要高可靠性的场合。此系列电容器具备X1和Y2两种等级,能够承受440VAC(X1)和300VAC(Y2)的工作电压,广泛应用于多个领域,如电磁干扰(EMI)/射频干扰(RFI)抑制、线路旁路、天线耦合等。

    2. 技术参数


    - 额定电压(UR)
    - X1等级:440VAC(50Hz)
    - Y2等级:300VAC(50Hz)
    - 直流电压:1000VDC
    - 测试电压
    - 组件测试:2600VAC,50Hz,2秒
    - 随机采样测试(破坏性测试):2600VAC,50Hz,60秒
    - 涂层耐压测试(破坏性测试):2600VAC,50Hz,60秒
    - 绝缘电阻
    - ≥10000 MΩ
    - 容差
    - ±20%(代码M);±10%(代码K)
    - 损耗因子
    - Class 1:最大0.5%(1MHz)
    - Class 2:最大2.5%(1kHz)

    3. 产品特点和优势


    VY2系列电容器以其高可靠性著称,具有垂直(直角)或弯曲的引脚,且能通过UL 94 V-0阻燃认证。该系列的电容器适用于多种恶劣环境,具有极高的耐热性和抗振动能力。其单层设计保证了更长的使用寿命和更高的稳定性。

    4. 应用案例和使用建议


    - 应用案例
    - 跨线电容器:适用于AC线路中。
    - 天线耦合:可用于无线通信系统。
    - EMI/RFI抑制:有效减少电路中的噪声干扰。

    - 使用建议
    - 在安装时要确保电容器与电源之间的间距和布局合理,避免过载。
    - 选用合适的引脚配置以适应不同的应用需求。
    - 使用过程中注意散热,特别是在高温环境下。

    5. 兼容性和支持


    VY2系列电容器符合多项国际标准,包括IEC 60384-14.4、UL 60384-14等。这些标准保证了产品的兼容性和可靠性。此外,Vishay公司还提供了详细的用户指南和支持服务,帮助用户更好地了解和使用该产品。

    6. 常见问题与解决方案


    - 问题1:电容器损坏
    - 解决方案:检查电路连接是否正确,确保负载不超过电容器的额定值。
    - 问题2:电容器容量不准确
    - 解决方案:检查电容器的温度系数和工作条件,调整电路以匹配电容器的参数。

    7. 总结和推荐


    VY2系列电容器凭借其卓越的性能和高度的可靠性,在多种应用场景中表现出色。其坚固的设计和全面的支持使其成为各类电子设备的理想选择。强烈推荐在需要高可靠性和稳定性的项目中使用此产品。

VY2330K29U2JG6TV7参数

参数
电容值 33pF
容差 ±10%
温度系数 U2J
额定电压 440V(AC)
长*宽*高 7.5mm(长度)*11.5mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

VY2330K29U2JG6TV7厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VY2330K29U2JG6TV7数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY VY2330K29U2JG6TV7 VY2330K29U2JG6TV7数据手册

VY2330K29U2JG6TV7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.3335 ¥ 2.8181
10+ $ 0.2105 ¥ 1.7783
100+ $ 0.1196 ¥ 1.0106
500+ $ 0.0869 ¥ 0.7343
1000+ $ 0.077 ¥ 0.6507
2000+ $ 0.0691 ¥ 0.5841
10000+ $ 0.0572 ¥ 0.4837
25000+ $ 0.0536 ¥ 0.4525
库存: 0
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
