VJ0603D0R9VXPAJ

产品分类: 陶瓷电容
产品描述: 0.9pF ±0.05pF C0G(NP0) 250V 0603 贴片安装 1.6mm(长度)*800μm(宽度)
供应商型号: 8750233
供应商: 海外现货
标准整包数: 10

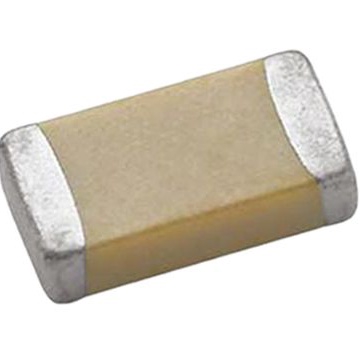

VISHAY INTERTECHNOLOGY 陶瓷电容 VJ0603D0R9VXPAJ

VJ0603D0R9VXPAJ概述


    产品简介


    VJ HIFREQ 系列多层陶瓷芯片电容器是专为高频应用设计的表面贴装型电容器。这类电容器广泛应用于RF和微波仪器、基站、无线设备、宽带通信系统等领域。它们具备出色的稳定性和高Q值,使得它们在严格的温度变化环境中仍能保持卓越的性能。此外,这些电容器具有非磁性的铜端接和环保的无铅端接,确保了在各种严苛环境下的可靠性和安全性。

    技术参数


    - 外形尺寸:0402、0505、0603、0805、1111、2525 和 3838
    - 额定电压范围:
    - 0402:25 VDC 至 200 VDC
    - 0505:50 VDC 至 250 VDC
    - 0603:25 VDC 至 250 VDC
    - 0805:25 VDC 至 250 VDC
    - 1111:50 VDC 至 1500 VDC
    - 2525:300 VDC 至 3600 VDC
    - 3838:300 VDC 至 7200 VDC
    - 温度系数:C0G(D)0 ppm/°C ± 30 ppm/°C,从 -55 °C 到 +125 °C
    - 损耗因子(DF):C0G(D)0.05% 最大值,在 1.0 VRMS 和 1 MHz 条件下
    - 老化率:0% 每十倍
    - 绝缘电阻(IR):在 +25 °C 和额定电压下 ≥ 100000 MΩ 或 1000 ΩF,取最小值;在 +125 °C 和额定电压下 ≥ 10000 MΩ 或 100 ΩF,取最小值
    - 工作温度范围:-55 °C 至 +125 °C

    产品特点和优势


    VJ HIFREQ 系列电容器以其独特的优势脱颖而出,这些优势不仅体现在其卓越的稳定性和高Q值上,还在于其非磁性铜端接设计和环保的无铅端接选项。这种设计保证了电容器在极端温度变化和磁场环境下的稳定性,使得它们特别适用于RF和微波通信领域。此外,可靠的金属电极系统和紧致的过程控制使其具有极高的可靠性和长期使用寿命。

    应用案例和使用建议


    这类电容器在多种场景下表现出色,例如:
    - RF和微波仪器:这些电容器用于需要极高频率稳定性的设备中。
    - 基站:在基站中,高频率和可靠性对于网络连接至关重要。
    - 医疗设备:医疗设备需要非常稳定的电源管理,这些电容器提供了可靠的保障。
    使用建议:
    - 在焊接时,请遵循 Vishay 的焊接指南,以确保良好的电气接触和机械强度。
    - 避免超过电容器的额定电压,以延长使用寿命并防止损坏。

    兼容性和支持


    - 兼容性:这些电容器与其他标准SMT元件兼容,可以轻松集成到现有的电路板设计中。
    - 支持:Vishay Vitramon 提供全面的技术支持,包括在线资源、文档和专业咨询,帮助用户解决任何技术问题。

    常见问题与解决方案


    1. 问题:如何正确选择电容器的型号?
    - 解答:根据您的具体应用需求,如所需的电容值、电压等级和温度系数,参考选择图表进行选择。务必确保选型时不超过电容器的额定值。
    2. 问题:电容器在极端温度下的表现如何?
    - 解答:这些电容器能够在 -55 °C 至 +125 °C 的温度范围内保持稳定性能,得益于其零ppm的温度系数。
    3. 问题:如何处理电容器的老化问题?
    - 解答:由于电容器老化率低至0%,因此几乎无需考虑其寿命问题。定期检查可以确保它们始终保持最佳状态。

    总结和推荐


    VJ HIFREQ 系列多层陶瓷芯片电容器凭借其卓越的稳定性和可靠性,非常适合高频和高性能的应用场合。无论是工业还是消费电子领域,这些电容器都表现出了出色的性能和耐用性。因此,我们强烈推荐使用该系列产品来满足您对高质量电容器的需求。

VJ0603D0R9VXPAJ参数

参数
电容值 0.9pF
容差 ±0.05pF
温度系数 C0G(NP0)
额定电压 250V
长*宽*高 1.6mm(长度)*800μm(宽度)
通用封装 0603
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

VJ0603D0R9VXPAJ厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VJ0603D0R9VXPAJ数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY VJ0603D0R9VXPAJ VJ0603D0R9VXPAJ数据手册

VJ0603D0R9VXPAJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 2.5493
1000+ ¥ 2.4983
2000+ ¥ 2.4484
库存: 0
起订量: 80 增量: 0
交货地:
最小起订量为:10
合计: ¥ 0
直接购买
加入购物车
