VJ0805A5R6BXAAC

产品分类: 陶瓷电容
产品描述: 5.6pF ±0.1pF C0G(NP0) 50V 0805 贴片安装 2mm(长度)*1.25mm(宽度)
供应商型号: VJ0805A5R6BXAAC-ND
供应商:
标准整包数: 6000

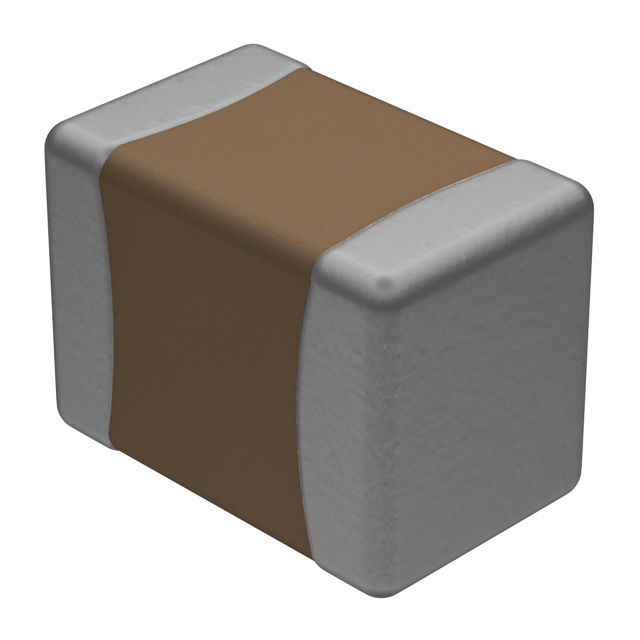

VISHAY INTERTECHNOLOGY 陶瓷电容 VJ0805A5R6BXAAC

VJ0805A5R6BXAAC概述

    Vishay Vitramon VJ Commercial Series Multilayer Ceramic Chip Capacitors

    1. 产品简介


    Vishay Vitramon VJ Commercial Series多层陶瓷片式电容器(MLCC)是一款专为商业应用设计的产品。该系列提供了C0G(NP0)和X7R两种介电材料,适用于多种功能需求。这些电容器广泛应用于时序和调谐电路、传感器和扫描应用、去耦和滤波、浪涌抑制和高压应用等多个领域。

    2. 技术参数


    - C0G (NP0)介电材料
    - 工作温度: -55°C至+150°C
    - 温度系数: 0 ppm/°C ± 30 ppm/°C (-55°C至+125°C)
    - 容量范围: 1 pF至56 nF
    - 电压范围: 25 VDC至1000 VDC
    - 耗散因子:
    - ≤1000 pF: ≤1% (1.0 VRMS, 1 MHz)
    - >1000 pF: ≤1% (1.0 VRMS, 1 kHz)
    - 绝缘电阻:
    - 25°C: ≥100 MΩ或1000 μF,以较小者为准
    - 125°C: ≥10 MΩ或100 μF,以较小者为准
    - 老化率: ≤0%
    - X7R介电材料
    - 工作温度: -55°C至+150°C
    - 温度系数: ±15% (-55°C至+125°C,无直流偏压)
    - 容量范围: 120 pF至6.8 μF
    - 电压范围: 16 VDC至1000 VDC
    - 耗散因子:
    - ≤25 V: ≤3.5% (1.0 VRMS, 1 kHz)
    - >25 V: ≤2.5% (1.0 VRMS, 1 kHz)
    - 绝缘电阻:
    - 25°C: ≥100 MΩ或1000 μF,以较小者为准
    - 125°C: ≥10 MΩ或100 μF,以较小者为准
    - 老化率: ≤1%

    3. 产品特点和优势


    - 高稳定性: C0G(NP0)介电材料具有极低的温度系数(TCC),使得它在宽温范围内表现稳定。
    - 可靠的老化特性: 老化率几乎为零,保证长期稳定性能。
    - 优异的机械强度: 湿法制造工艺,加上可靠的贵金属电极系统,使得产品能够承受苛刻的应用条件。
    - 广泛的尺寸和规格选择: 从小型的0402到大型的2225,提供不同尺寸和额定电压的选择,以适应各种应用场景。

    4. 应用案例和使用建议


    - 应用场景: 定时和调谐电路,传感器和扫描应用,去耦和滤波,浪涌抑制和高压应用。
    - 使用建议: 在高频电路中使用时,建议优先选择C0G(NP0)介电材料以确保最佳的温度稳定性和性能一致性。在高压环境中,则可选择X7R介电材料,以提供更高的电压耐受能力。

    5. 兼容性和支持


    - 兼容性: Vishay Vitramon VJ Commercial Series多层陶瓷片式电容器与多种电子元件和设备兼容。详细的兼容性可以在数据手册中找到。
    - 支持和维护: 如有任何技术问题,请联系mlcc@vishay.com获取支持。

    6. 常见问题与解决方案


    - 问题1: 安装后发现电容器性能下降。
    - 解决方案: 检查安装过程中的焊接质量,确认没有损坏,并且焊接温度不超过最高额定值。

    - 问题2: 使用过程中出现意外失效。
    - 解决方案: 确认所选电容器的电压等级和工作环境符合应用要求。必要时,咨询技术支持团队。

    7. 总结和推荐


    Vishay Vitramon VJ Commercial Series多层陶瓷片式电容器是一款性能优异、应用广泛的电子元件。其卓越的温度稳定性和出色的可靠性使其成为众多商业应用的理想选择。无论是在高精度定时和调谐电路,还是在高压环境下的滤波和浪涌保护,该系列产品都能表现出色。因此,强烈推荐使用此款电容器,以确保系统的稳定性和可靠性。

VJ0805A5R6BXAAC参数

参数
电容值 5.6pF
容差 ±0.1pF
温度系数 C0G(NP0)
额定电压 50V
长*宽*高 2mm(长度)*1.25mm(宽度)
通用封装 0805
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

VJ0805A5R6BXAAC厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VJ0805A5R6BXAAC数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY VJ0805A5R6BXAAC VJ0805A5R6BXAAC数据手册

VJ0805A5R6BXAAC封装设计

查看详情并下载
Symbol
Footprint
3D Model
