首页  >  产品百科  >  VY2101K29Y5SS6UV7

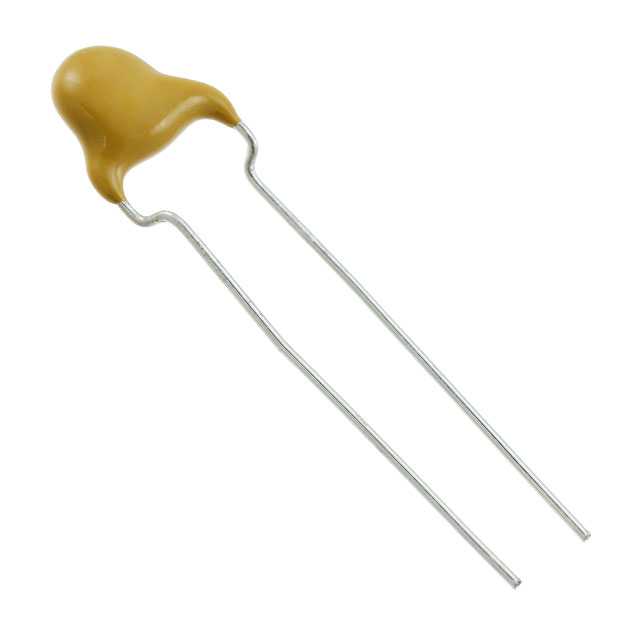

VY2101K29Y5SS6UV7

产品分类: 陶瓷电容
产品描述: 100pF ±10% Y5S 440V(AC) 通孔安装 5mm(宽度)*11.5mm(高度)
供应商型号: H-VY2101K29Y5SS6UV7
供应商: 国内现货
标准整包数: 1000
VISHAY INTERTECHNOLOGY 陶瓷电容 VY2101K29Y5SS6UV7

VY2101K29Y5SS6UV7概述

    # Vishay BCcomponents VY2 Series AC Line Rated Ceramic Disc Capacitors

    产品简介


    产品类型:
    Vishay BCcomponents VY2系列属于交流线路额定陶瓷盘式电容器,提供X1(440 VAC)和Y2(300 VAC)两种类别,适用于电源滤波和电磁干扰抑制等多种应用场景。
    主要功能:
    - 安全认证: 符合国际标准IEC 60384-14.4,并通过多项国家及地区认证,包括UL 60384-14、CQC等。
    - 高可靠性: 适用于恶劣环境条件下的稳定运行。
    - 多样配置: 提供垂直弯折和直引线两种配置选项,便于集成到不同设计中。
    应用领域:
    - 电源滤波: 适用于开关电源、UPS、逆变器等场合。
    - 电磁干扰抑制: 在EMI/RFI抑制方面表现出色,有助于提高系统的稳定性和可靠性。
    - 跨线路连接: 可用于线路旁路、天线耦合等。

    技术参数


    - 温度范围: -40°C至+125°C
    - 额定电压:
    - X1类:440 VAC, 50 Hz, 1000 VDC
    - Y2类:300 VAC, 50 Hz, 1000 VDC
    - 耐压测试:
    - 组件测试(100%):2600 VAC, 50 Hz, 2s
    - 随机抽样测试(破坏性测试):2600 VAC, 50 Hz, 60s
    - 涂层绝缘耐压测试(破坏性测试):2600 VAC, 50 Hz, 60s
    - 绝缘电阻: ≥ 10,000 MΩ
    - 容差:
    - U2J (N750):± 10%
    - Y5S, Y5U, Y5V:± 20%
    - 损耗因子:
    - U2J:最大0.5% (1 MHz)
    - Y5S, Y5U, Y5V:最大2.5% (1 kHz)

    产品特点和优势


    独特功能:
    - 符合标准: 符合IEC 60384-14 4版,确保在全球范围内广泛适用。
    - 可靠性高: 采用高质量材料,可在各种环境中保持长期稳定性。
    - 多样化设计: 可提供垂直弯折或直引线配置,适用于不同的电路板布局需求。
    市场竞争力:
    - 广泛应用: 适用于多种行业,如工业控制、通讯设备、汽车电子等。
    - 高性能: 具备出色的温度特性和宽泛的工作电压范围,适应各种苛刻环境。

    应用案例和使用建议


    应用场景:
    - 跨线路滤波: 适用于AC线路的EMI/RFI抑制,特别是在高频电源设计中。
    - 抗干扰: 可用于敏感电路的噪声过滤,提升系统整体性能。
    使用建议:
    - 安装注意事项: 确保正确的安装位置和方向,避免机械应力和热应力对电容器造成损坏。
    - 环境适应性: 鉴于其宽广的工作温度范围,可在极端环境下使用,但需注意散热管理。

    兼容性和支持


    兼容性:
    - 其他电子元器件: 与主流电源管理和电磁干扰抑制模块兼容,易于集成。
    - 标准认证: 多项国际认证,适用于全球市场的合规要求。
    支持和服务:
    - 技术支持: 提供详尽的技术文档和专业工程师支持。
    - 售后服务: 享有制造商提供的质保服务和维修支持。

    常见问题与解决方案


    问题1:如何选择合适的型号?
    - 解决办法: 根据所需的工作电压和电容量选择相应的型号。例如,对于X1应用,选择VY2102M29Y5VS6;对于Y2应用,选择VY2102M29Y5VS6。
    问题2:电容器失效怎么办?
    - 解决办法: 检查是否正确安装,是否有外部机械或热应力影响,确保环境符合规定的温度和湿度范围。

    总结和推荐


    综合评估:
    - 优点: 高可靠性和多样的配置选项使其在众多应用中表现出色,广泛应用于工业、通信等领域。
    - 推荐: 对于需要高可靠性和长寿命的电源滤波和EMI抑制场合,VY2系列是理想的选择。无论是大批量生产还是原型开发,都值得推荐。
    通过上述分析可以看出,VY2系列电容器不仅具备优异的技术指标,还具有广泛的兼容性和全面的支持体系,非常适合作为高品质的电源管理和信号处理元件使用。

VY2101K29Y5SS6UV7参数

参数
电容值 100pF
容差 ±10%
温度系数 Y5S
额定电压 440V(AC)
长*宽*高 5mm(宽度)*11.5mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

VY2101K29Y5SS6UV7厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VY2101K29Y5SS6UV7数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY VY2101K29Y5SS6UV7 VY2101K29Y5SS6UV7数据手册

VY2101K29Y5SS6UV7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ ¥ 0.456
15000+ ¥ 0.452
25000+ ¥ 0.448
库存: 25000
起订量: 5000 增量: 1000
交货地:
最小起订量为:5000
合计: ¥ 2280
直接购买
加入购物车
