TS63Y202KT20

产品描述: 2KΩ ±10% 250mW ±100ppm/℃ 线性 250V 贴片安装 5.0038mm(高度)
供应商型号: SCE-TS63YK002
供应商: 海外现货
标准整包数: 10

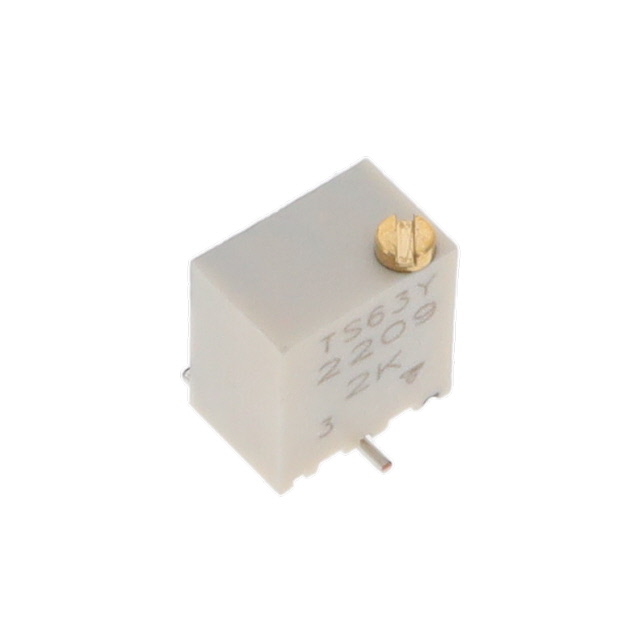

VISHAY INTERTECHNOLOGY 电位器及其他可变电阻器 TS63Y202KT20

TS63Y202KT20概述


    产品简介


    TS63多圈表面安装式四分之一英寸方形精密调节器
    TS63多圈表面安装式四分之一英寸方形精密调节器(简称TS63)专为印刷电路板(PCB)表面安装应用而设计。根据控制螺丝和接触位置的不同布置方式,提供了三种变体。该调节器采用陶瓷电阻材料制成,具有高稳定性和扩展的阻值范围(从10Ω到2MΩ),适用于广泛的工业应用。

    技术参数


    电气规格
    - 电阻材料:陶瓷电阻(Cermet)
    - 电气行程:14圈±2圈
    - 阻值范围:10Ω到2MΩ
    - 标准系列:1-2-5
    - 容差:标准为±10%,按需求可达到±5%
    - 额定功率:线性模式下0.25W(70°C)
    - 温度系数:请参见标准电阻元件数据表
    - 极限电压:250V
    - 接触电阻变化(典型):2%Rn 或 2Ω
    - 端部电阻(典型):1Ω
    - 绝缘强度(峰值):1000VRMS
    - 绝缘电阻:106MΩ
    机械规格
    - 机械行程:15圈±5圈
    - 最大操作扭矩:1.5Ncm
    - 限位扭矩:啮合动作
    - 单位重量(最大):0.5g
    - 滑动头(实际行程):大约50%
    环境规格
    - 温度范围:-55°C到+155°C
    - 气候分类:55/125/56
    - 密封性:密封容器,IP67防护等级
    - 峰值湿度等级:1级
    焊接建议
    - 建议回流焊曲线:2,请参阅应用笔记www.vishay.com/doc?52029

    产品特点和优势


    - 稳定性高:采用陶瓷电阻材料,提供稳定可靠的性能。
    - 多圈操作:可进行多达15圈的精细调节,精度更高。
    - 低接触电阻变化:典型情况下可低至2%Rn。
    - 全密封设计:具备IP67防护等级,适用于恶劣环境。
    - 符合国际标准:测试依据CECC 41000或IEC 60393-1标准。
    - 应用广泛:适用于多种工业和商业应用场合。

    应用案例和使用建议


    TS63调节器广泛应用于需要高稳定性和精密调整的应用场合,如医疗设备、汽车电子、工业自动化控制系统等。例如,在汽车电子中,可以用于温度传感器的校准;在医疗设备中,可以用于精密剂量调节。
    使用建议
    - 在高温环境下使用时,请注意散热,以避免因过热导致性能下降。
    - 在潮湿环境中使用时,确保良好的密封性以防止湿气进入。
    - 在安装时,请遵循制造商推荐的焊接曲线,以保证焊接质量。

    兼容性和支持


    - TS63调节器与大多数标准电路板设计兼容。
    - Vishay Sfernice公司提供了详细的技术文档和支持,包括应用指南和故障排除手册。
    - 客户可以通过sferpottrimmers@vishay.com联系技术支持团队。

    常见问题与解决方案


    问题1:如何正确识别TS63调节器上的标记?
    - 解决方案:通过调节器上的打印标记,通常包括VISHAY商标、型号、风格、阻值(以Ω、kΩ、MΩ表示)、容差(如果非标称)、生产日期和端子标记来识别。
    问题2:如何处理过高的接触电阻?
    - 解决方案:检查接线端是否松动或氧化,必要时重新焊接连接点或清洁接触面。
    问题3:调节器在高温环境下的性能下降怎么办?
    - 解决方案:降低负载或增加散热措施,如加装散热片,以保持稳定的工作状态。

    总结和推荐


    TS63多圈表面安装式四分之一英寸方形精密调节器以其高稳定性、多圈操作和全面的保护性能,成为各种应用的理想选择。其兼容性强且技术文档详尽,适合广大工业和商业领域的应用。对于需要高精度和可靠性调整的应用场合,强烈推荐使用TS63调节器。

TS63Y202KT20参数

参数
电阻值 2KΩ
精度 ±10%
额定功率 250mW
温度系数 ±100ppm/℃
额定电压 250V
锥度 线性
长*宽*高 5.0038mm(高度)
安装方式 贴片安装
包装方式 管装

TS63Y202KT20厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

TS63Y202KT20数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 电位器及其他可变电阻器 VISHAY INTERTECHNOLOGY TS63Y202KT20 TS63Y202KT20数据手册

TS63Y202KT20封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 29.5839
50+ ¥ 22.1877
200+ ¥ 18.4901
500+ ¥ 17.6522
库存: 650
起订量: 20 增量: 10
交货地:
最小起订量为:10
合计: ¥ 295.83
