TSOP57438TT1

产品分类: 光电传感器
产品描述: 40m 2.5V 5.5V TSOP 贴片安装,黏合安装 3.95mm*3.95mm*800μm
供应商型号: 2251385
供应商: 海外现货
标准整包数: 1

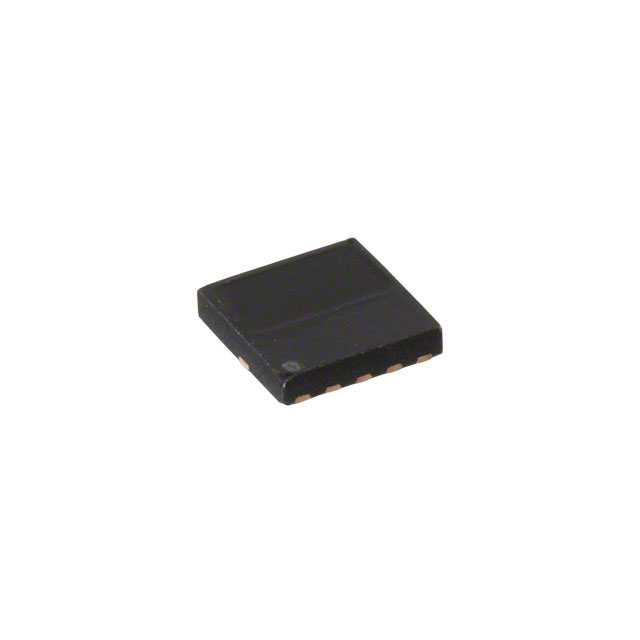

VISHAY INTERTECHNOLOGY 光电传感器 TSOP57438TT1

TSOP57438TT1概述

    TSOP572.., TSOP574.. 红外接收模块技术手册

    1. 产品简介


    TSOP572.. 和 TSOP574.. 是 Vishay Semiconductors 生产的一系列微型表面贴装红外接收模块,适用于红外遥控系统。这些模块集成了 PIN 二极管和前置放大器,提供了一系列关键功能和卓越的抗干扰性能,广泛应用于远程控制、智能家居和其他需要高精度和稳定性的领域。

    2. 技术参数


    以下是 TSOP572.. 和 TSOP574.. 的技术规格和性能参数:
    | 参数 | 值 |

    | 供电电压范围 | 2.5 V - 5.5 V |
    | 供电电流(典型) | 0.55 mA |
    | 工作温度范围 | -25 °C - 85 °C |
    | 输出电压低(典型) | 100 mV |
    | 半角灵敏度范围 | ± 75° |
    | 传输距离(典型) | 18 米 |
    | 封装尺寸 | 3.95 mm x 3.95 mm x 0.8 mm |

    3. 产品特点和优势


    - 高抗干扰能力:对高频和射频噪声有更强的免疫力。
    - 低功耗:即使在较高光照条件下也能保持较低的功耗。
    - 集成滤波:内部包含滤波器以适应特定频率的信号。
    - 结构紧凑:体积小,适合紧凑型设计。

    4. 应用案例和使用建议


    - RC-5 和 RC-6 控制:最佳选择,用于多种遥控协议。
    - 兼容性:适合各种标准的红外遥控系统,如松下、NEC、夏普等。
    - 使用建议:建议将 R1 和 C1 串联在电源线上以减少电源纹波影响。

    5. 兼容性和支持


    TSOP572.. 和 TSOP574.. 模块具有良好的兼容性,能够与大多数红外发射器配合使用。Vishay Semiconductors 提供详细的技术支持文档和在线资源,确保用户能够顺利使用和维护这些组件。

    6. 常见问题与解决方案


    - 问题:设备在强光下工作不稳定
    - 解决方案:调整外部电路以减少环境光线的影响,或者增加一个遮光罩来提高模块的稳定性。

    - 问题:接收信号不稳定
    - 解决方案:确保接收模块和发射模块之间的通信频率一致,检查是否有电磁干扰,并适当调整发射功率。

    7. 总结和推荐


    TSOP572.. 和 TSOP574.. 系列红外接收模块以其高性能、高可靠性、强大的抗干扰能力和广泛的适用范围,在远程控制和自动化领域表现出色。特别是 TSOP574.. 系列,由于采用了更先进的自动增益控制技术,更能有效抑制噪声和干扰,推荐在新设计中优先选用。
    通过详细了解 TSOP572.. 和 TSOP574.. 的特性和应用情况,用户可以更好地利用这些模块进行高效的设计和实现,为各类遥控系统提供可靠的解决方案。

TSOP57438TT1参数

参数
感应方式 -
最大工作供电电压 5.5V
颜色感应 -
光源 -
响应时间 -
最小工作供电电压 2.5V
波长 -
感应距离 40m
输出类型 -
长*宽*高 3.95mm*3.95mm*800μm
通用封装 TSOP
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

TSOP57438TT1厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

TSOP57438TT1数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 光电传感器 VISHAY INTERTECHNOLOGY TSOP57438TT1 TSOP57438TT1数据手册

TSOP57438TT1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 10.1065
10+ ¥ 8.5359
25+ ¥ 8.5359
50+ ¥ 8.1944
100+ ¥ 7.5116
500+ ¥ 7.5116
库存: 1297
起订量: 5 增量: 0
交货地:
最小起订量为:1
合计: ¥ 10.1
