TSOP18438

产品分类: 光电传感器
产品描述: Vishay 38kHz红外接收头, TSOP18系列, 通孔安装, 3针, ±45 °
供应商型号: 10B-2889952-4
供应商: 国内现货
标准整包数: 1

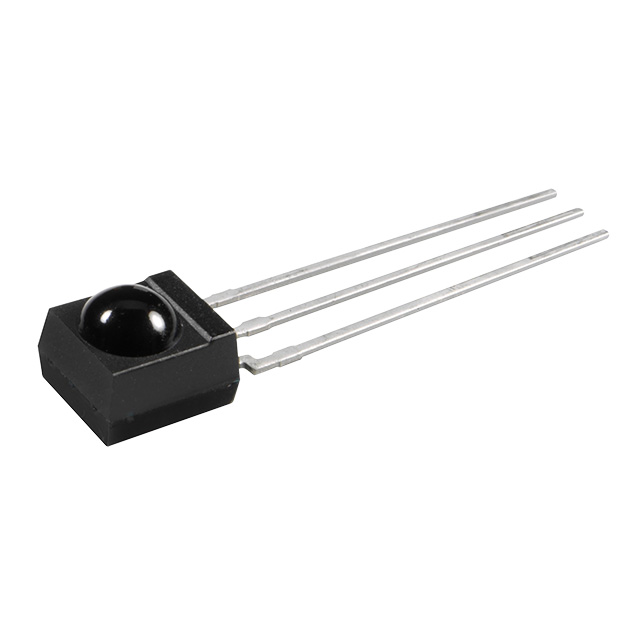

VISHAY INTERTECHNOLOGY 光电传感器 TSOP18438

TSOP18438概述


    产品简介


    产品类型: Vishay公司的TSOP18系列红外接收模块,属于小型化设计,适用于红外遥控系统。
    主要功能: 这些模块用于接收红外遥控信号,并通过内部滤波器对信号进行解调。支持各种红外遥控编码标准,如RC-5、RC-6、NEC等。它们具有改进的暗光灵敏度、抗光学噪声和Wi-Fi噪声的能力。
    应用领域: 主要应用于遥控控制设备、家电遥控等场景。

    技术参数


    - 工作电压范围: 2.5V至5.5V
    - 暗光条件下的最小检测辐射度: 0.12mW/m²
    - 最大检测辐射度: 30W/m²
    - 输出延迟时间: 见典型特性图1
    - 传输距离: 在0辐射度下,使用TSAL6200红外二极管测试,IF=50mA时为24米
    - 供电电流: 当Eev = 0, VS = 3.3V时,ISD = 0.55mA至0.90mA
    - 温度范围: 存储温度范围:-25°C至+85°C;工作温度范围:-25°C至+85°C
    - 典型负载: 低电平输出时,输出电压:0至100mV
    - 兼容载波频率: 30kHz、33kHz、36kHz、38kHz、40kHz、56kHz(某些型号)
    - 封装尺寸: 5.0mm x 6.95mm x 4.8mm
    - 引脚定义:
    - 1 = OUT (输出)
    - 2 = GND (接地)
    - 3 = VS (供电)

    产品特点和优势


    TSOP18系列模块具备多项显著优势:
    - 改进的暗光灵敏度
    - 抗光学噪声和Wi-Fi噪声能力
    - 高度集成,将光电探测器和前置放大器集成在一个封装内
    - 内置滤波器,支持特定的脉冲频率
    - 稳定的供电要求和高可靠性
    - 多种型号提供不同的噪声抑制级别,可根据具体需求选择合适的型号

    应用案例和使用建议


    这些模块广泛应用于各种遥控设备,如空调遥控器、电视遥控器等。对于具体的应用场景,建议根据所使用的红外遥控协议(如RC-5、RC-6、NEC等)选择适合的型号。
    使用建议:
    - 在安装过程中注意模块的方向性,确保红外接收方向正确。
    - 适当增加外部滤波电路,以减少电源纹波的影响。
    - 根据实际应用场景选择合适的载波频率和噪声抑制级别。

    兼容性和支持


    TSOP18系列模块与其他兼容的红外遥控系统可以无缝对接,提供了广泛的适用性。Vishay公司为其产品提供详细的文档和技术支持,包括设计工具和样品。此外,还提供售后技术支持和产品质量保证服务。

    常见问题与解决方案


    - 问题: 设备无法正常接收红外信号
    - 解决方案: 检查模块供电电压是否符合要求,确认模块的红外接收方向无遮挡。

    - 问题: 输出信号不稳定
    - 解决方案: 可能存在电源纹波干扰,建议使用外部滤波电路改善供电稳定性。
    - 问题: 误触发频繁
    - 解决方案: 选择更高噪声抑制级别的型号(例如AGC6),并确保使用正确的载波频率。

    总结和推荐


    TSOP18系列模块凭借其出色的抗干扰能力和高效的信号处理能力,在红外遥控系统中表现出色。这些模块非常适合需要高精度和稳定性的应用场合。总体来说,推荐在各种遥控设备中采用这些模块,以实现最佳的用户体验和系统的可靠性。

TSOP18438参数

参数
最大工作供电电压 5.5V
最小工作供电电压 2.5V
输出类型 -
感应距离 24m
感应方式 -
波长 -
光源 -
颜色感应 -
响应时间 -
长*宽*高 5mm*4.8mm*6.95mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

TSOP18438厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

TSOP18438数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 光电传感器 VISHAY INTERTECHNOLOGY TSOP18438 TSOP18438数据手册

TSOP18438封装设计

查看详情并下载
Symbol
Footprint
3D Model
