首页  >  产品百科  >  TSOP53436

TSOP53436

产品分类: 光电传感器
产品描述: Vishay 36kHz红外接收头, 950nm波长
供应商型号: TSOP53436
供应商: 国内现货
标准整包数: 1

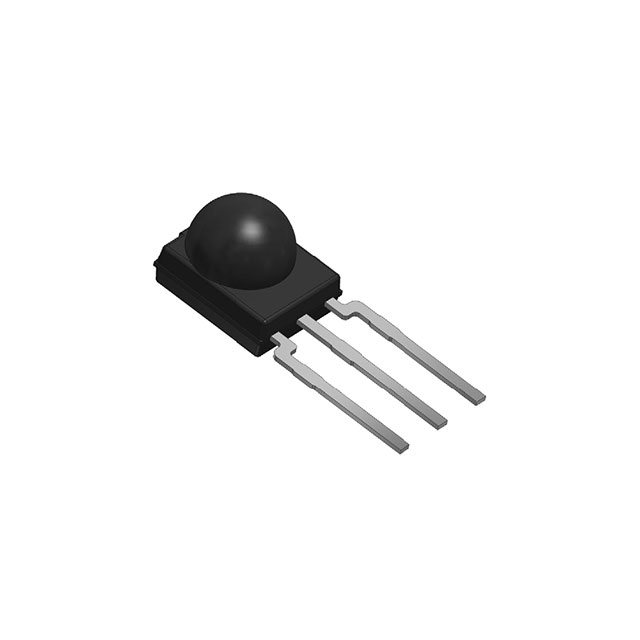

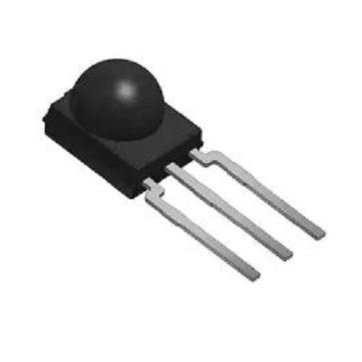

VISHAY INTERTECHNOLOGY 光电传感器 TSOP53436

TSOP53436概述

    TSOP532.. & TSOP534.. 红外接收模块

    1. 产品简介


    TSOP532.. 和 TSOP534.. 是 Vishay Semiconductors 生产的微型红外接收模块,专为红外遥控系统设计。这些模块集成了光电二极管和前置放大器,适用于多种应用场合,如家电控制、智能设备等。通过集成的红外滤波器,TSOP532.. 和 TSOP534.. 能够有效接收并解调红外信号,输出可以直接连接到微处理器进行解码处理。

    2. 技术参数


    | 参数名称 | 规格 |

    | 供电电压 | 2.5 V 至 5.5 V |
    | 供电电流 | 0.55 mA(典型值) |
    | 输出电压 | -0.3 V 至 5.5 V |
    | 最大传输距离 | 45 米(无阳光干扰) |
    | 输出低电平电压 | 100 mV(典型值) |
    | 载波频率 | 30 kHz 至 56 kHz |
    | 绝对最大额定值 | 供应电压:-0.3 V 至 +6 V |
    供应电流:5 mA |
    | 工作温度范围 | -25°C 至 +85°C |

    3. 产品特点和优势


    TSOP532.. 和 TSOP534.. 具有以下几个显著的优势:
    - 改进的抗 HF 和 RF 噪声能力:确保在高频和射频环境下稳定工作。
    - 低功耗:极低的供电电流使得它们在电池供电的应用中非常适用。
    - 内部滤波器:可以滤除特定频率范围内的噪声,增强信号的纯净度。
    - 绝缘光噪声:对环境光噪声有很强的抑制能力,适应各种光线条件。
    - 兼容性好:适合焊接工艺,且可以与不同版本的 Minimold 选项兼容。

    4. 应用案例和使用建议


    TSOP532.. 和 TSOP534.. 可广泛应用于家电遥控、智能家居控制系统等领域。例如,对于 RC-5 和 RC-6 代码,这两种模块都可以提供很好的支持。为了更好地利用这些模块,建议:
    - 确保红外发射源和接收模块之间没有遮挡物,以避免信号衰减。
    - 适当选择合适的载波频率,以匹配发射端的频率,提高信号的传输效率。
    - 使用推荐的外部电路元件(如 C1 和 R1),以减少供电纹波的影响,特别是当 VS < 2.8 V 时。

    5. 兼容性和支持


    TSOP532.. 和 TSOP534.. 兼容焊波和回流焊接工艺,具体请参考 Minimold 选项的数据表。对于技术支持和维护,Vishay Semiconductors 提供了详尽的技术文档和在线资源。

    6. 常见问题与解决方案


    1. 问题:模块供电电流过大
    - 解决方案:检查电路是否有短路现象,确保外部元件如 R1 和 C1 使用得当。

    2. 问题:接收信号不稳定
    - 解决方案:确认载波频率是否匹配,尝试更换不同的载波频率测试。

    7. 总结和推荐


    TSOP532.. 和 TSOP534.. 是具有高度可靠性和广泛应用前景的红外接收模块。凭借其优秀的抗噪能力和广泛的工作电压范围,它们非常适合现代智能家居和远程控制系统的应用。强烈推荐在各种需要高可靠性红外信号处理的应用中使用这些模块。

TSOP53436参数

参数
最小工作供电电压 2.5V
最大工作供电电压 5.5V
光源 -
感应方式 -
响应时间 -
感应距离 45m
波长 -
输出类型 -
颜色感应 -
安装方式 通孔安装
零件状态 在售
包装方式 散装

TSOP53436厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

TSOP53436数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 光电传感器 VISHAY INTERTECHNOLOGY TSOP53436 TSOP53436数据手册

TSOP53436封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 8.916
25+ ¥ 8.6476
50+ ¥ 8.3903
100+ ¥ 8.1441
300+ ¥ 3.5888
库存: 1763
起订量: 60 增量: 0
交货地:
最小起订量为:50
合计: ¥ 419.51
