T93YB500KT20

产品描述: 50Ω ±10% 500mW ±100ppm/℃ 通孔安装 11.1mm(高度)
供应商型号: DMT-T93YB500KT20
供应商: 海外现货
标准整包数: 500
VISHAY INTERTECHNOLOGY 电位器及其他可变电阻器 T93YB500KT20

T93YB500KT20概述

    T93 3/8" Square Multi-Turn Cermet Trimmer 技术手册

    产品简介

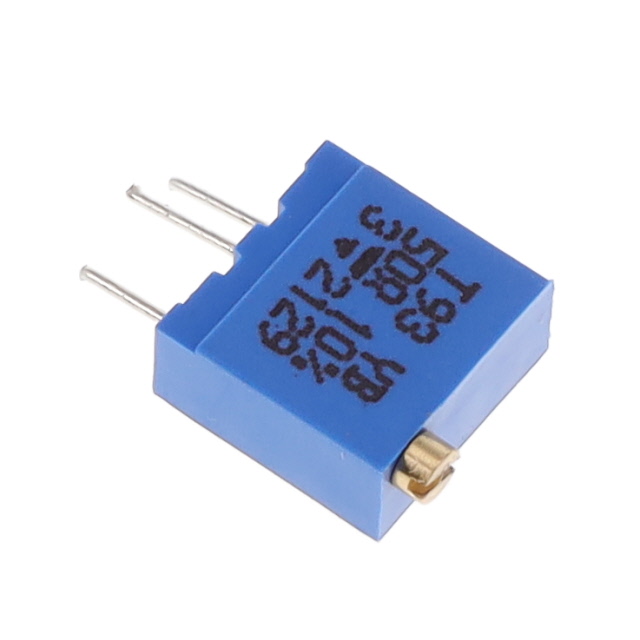

    Vishay Sfernice 的 T93 是一款小巧且适用于印刷电路板安装的多圈电位器。这款电位器尺寸仅为 3/8 英寸 x 3/8 英寸 x 3/16 英寸,可满足各种小型设备的需求。T93 有五种不同的版本,每种版本在控制螺钉相对于印刷电路板平面的位置和引脚间距方面有所不同。其核心优势在于采用陶瓷金属(cermet)材料,提供出色的运行稳定性。

    技术参数


    - 电气规格:
    - 电阻材料:陶瓷金属
    - 电气行程:21 圈 ± 2 圈
    - 电阻范围:10 Ω 至 2.2 MΩ
    - 标准系列:E3 (1 - 2.2 - 4.7),可根据要求提供其他系列
    - 容差:标准为 ±10%,根据需求可以达到 ±5%
    - 额定功率:线性条件下,在 +70 °C 时为 0.5 W
    - 最大工作电压:线性法则下为 250 V
    - 接触电阻变化:< 2 % Rn 或 2 Ω
    - 终端电阻(典型值):1 Ω
    - 绝缘强度(RMS):1000 V
    - 绝缘电阻(500 VDC):10^6 MΩ
    - 机械规格:
    - 机械行程:23 圈 ± 5 圈
    - 操作扭矩(最大值):1.5 Ncm
    - 终止扭矩:离合动作
    - 净重:约 0.82 克
    - 滑动臂(实际行程):约 50%
    - 终端规格:
    - 纯锡(e3 代码)
    - 环境规格:
    - 温度范围:-55 °C 至 +155 °C
    - 气候分类:55/125/56
    - 密封等级:完全密封 - IP67

    产品特点和优势


    T93 多圈电位器具备工业级品质,能够在严苛的环境中保持稳定运行。采用陶瓷金属材料使其具有良好的耐温性能和稳定的阻值特性。它能够提供高达 0.5 W 的功率,并且符合 CECC 41000 和 IEC 60393-1 标准,适用于多种工业设备和精密仪器中。

    应用案例和使用建议


    - 应用案例:
    - 工业自动化设备
    - 医疗器械
    - 航空电子设备
    - 军事通信系统
    - 使用建议:
    - 在使用前应确保所选型号的尺寸和电气特性符合应用需求。
    - 使用过程中要注意散热管理,避免因过热导致性能下降。
    - 安装时需注意控制螺钉的位置,以确保最佳的可操作性和稳定性。

    兼容性和支持


    T93 电位器与常见的印刷电路板设计高度兼容,易于集成到现有系统中。Vishay Sfernice 提供详尽的技术支持和售后保障,客户可以通过官方渠道获取所需帮助和文档资料。

    常见问题与解决方案


    1. 问题:设备运行时接触电阻出现异常变化。
    - 解决方案:检查安装是否正确,确保无额外应力作用于电位器。如果仍存在问题,可能需要更换电位器。
    2. 问题:电位器在高温环境下性能不稳定。
    - 解决方案:确认电位器的工作温度不超过额定范围,并考虑增加外部冷却措施以维持稳定运行。

    总结和推荐


    T93 多圈电位器凭借其优异的稳定性、广泛的适用范围以及高可靠性,成为工业和专业领域的理想选择。其紧凑的设计和多样化的型号,使其能够适应各种复杂的应用环境。强烈推荐给那些需要高性能电位器的工程师和技术人员。

T93YB500KT20参数

参数
电阻值 50Ω
精度 ±10%
额定功率 500mW
温度系数 ±100ppm/℃
额定电压 -
锥度 -
长*宽*高 11.1mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

T93YB500KT20厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

T93YB500KT20数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 电位器及其他可变电阻器 VISHAY INTERTECHNOLOGY T93YB500KT20 T93YB500KT20数据手册

T93YB500KT20封装设计

查看详情并下载
Symbol
Footprint
3D Model
