VEMD5510CF

产品分类: 光电传感器
产品描述: 540nm 70ns SMD 贴片安装,黏合安装
供应商型号: LM-3777964
供应商: 海外现货
标准整包数: 1

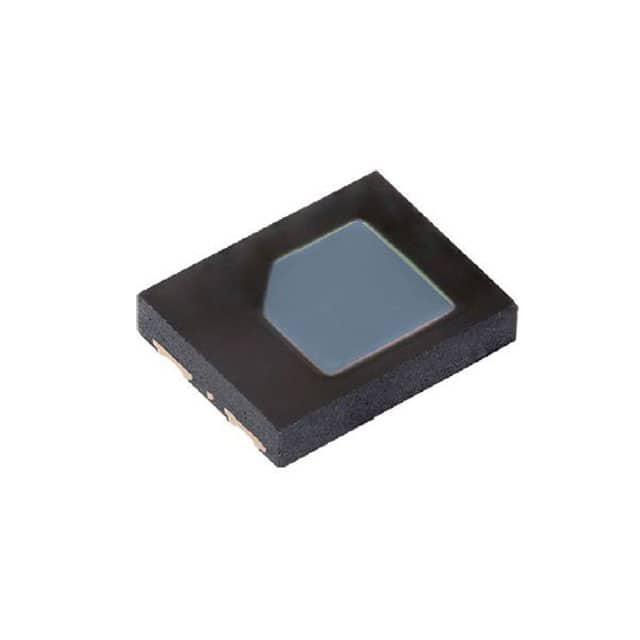

VISHAY INTERTECHNOLOGY 光电传感器 VEMD5510CF

VEMD5510CF概述

    Vishay VEMD5510CF PIN Photodiode 技术手册

    1. 产品简介


    Vishay VEMD5510CF 是一款高灵敏度的硅PIN光电二极管,专为可见光检测设计。它采用表面贴装封装形式,具有低外形特点,非常适合可穿戴设备、光学心率监测以及环境光传感器等应用。该二极管的峰值敏感波长为540纳米,对红外辐射具有抑制能力,这使其特别适合于模拟人眼的视觉响应。

    2. 技术参数


    VEMD5510CF的主要技术参数如下:
    - 封装类型:表面贴装
    - 外形尺寸(长x宽x高):5mm x 4mm x 0.9mm
    - 敏感区域面积:7.5 mm²
    - 反向击穿电压(IR = 100 μA):20V
    - 工作温度范围:-40°C 到 +100°C
    - 存储温度范围:-40°C 到 +100°C
    - 反向暗电流(VR = 10 V):0.2 nA 至 10 nA
    - 开路电压(EV = 100 lx, CIE illuminant A):210 mV
    - 短路电流(EV = 100 lx, CIE illuminant A):0.25 μA
    - 响应时间(上升时间和下降时间):分别为40 ns 和30 ns
    - 角度半敏感度:± 65°
    - 能量密度半敏感带宽:440至620 nm

    3. 产品特点和优势


    VEMD5510CF 的显著特点和优势如下:
    - 高速和高灵敏度:适用于需要快速响应和高灵敏度的应用。
    - 低外形设计:适用于空间受限的应用。
    - 低电容:减少噪声和信号失真,提高精度。
    - 对红外辐射的抑制能力:避免不必要的红外干扰。
    - 快速响应时间:适用于实时监控系统。
    - 强大的环境适应性:工作温度范围广泛。

    4. 应用案例和使用建议


    VEMD5510CF 在多种领域中有广泛应用:
    - 可穿戴设备:如智能手表和健身追踪器。
    - 光学心率监测:用于健康监测设备。
    - 环境光传感器:调节显示亮度以节省功耗。
    使用建议:
    - 为确保最佳性能,应在符合规范的环境下进行安装。
    - 需要特别注意反向电压的管理,防止超过最大额定值。
    - 使用环境光时,应注意其影响并调整电路以获得准确读数。

    5. 兼容性和支持


    VEMD5510CF 采用标准的表面贴装技术(SMT),可以与大多数现代电子制造工艺兼容。Vishay提供了详尽的技术支持和文档,帮助客户更好地理解和使用这款产品。此外,其地板寿命为72小时,符合J-STD-020标准,有助于确保运输和存储过程中的可靠性。

    6. 常见问题与解决方案


    根据技术手册中的信息,以下是一些常见的问题及其解决方案:
    - 问题:过高的反向电压导致器件损坏
    - 解决方案:确保所有连接正确,遵循制造商规定的电压限制。

    - 问题:环境光干扰读数不准确
    - 解决方案:使用适当的滤光片来过滤不必要的光线,或者在电路设计上增加补偿机制。

    7. 总结和推荐


    综上所述,VEMD5510CF 是一款高性能的硅PIN光电二极管,适用于多种应用场合。它的高速响应和高灵敏度使其成为可穿戴设备和医疗设备的理想选择。尽管存在一定的限制,如需要注意反向电压和环境光干扰,但通过正确的使用方法和适当的外围电路设计,这些问题都可以得到妥善解决。
    我们强烈推荐使用VEMD5510CF,特别是对于需要高速和高灵敏度光电检测的应用。

VEMD5510CF参数

参数
最大工作供电电压 -
最小工作供电电压 -
感应距离 -
输出类型 -
颜色感应 -
响应时间 70ns
波长 540nm
光源 -
感应方式 -
通用封装 SMD
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

VEMD5510CF厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VEMD5510CF数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 光电传感器 VISHAY INTERTECHNOLOGY VEMD5510CF VEMD5510CF数据手册

VEMD5510CF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 1.1873 ¥ 10.0563
50+ $ 1.1675 ¥ 9.8069
100+ $ 1.1378 ¥ 9.5576
500+ $ 1.118 ¥ 9.3914
库存: 1031
起订量: 40 增量: 0
交货地:
最小起订量为:25
合计: ¥ 251.4
