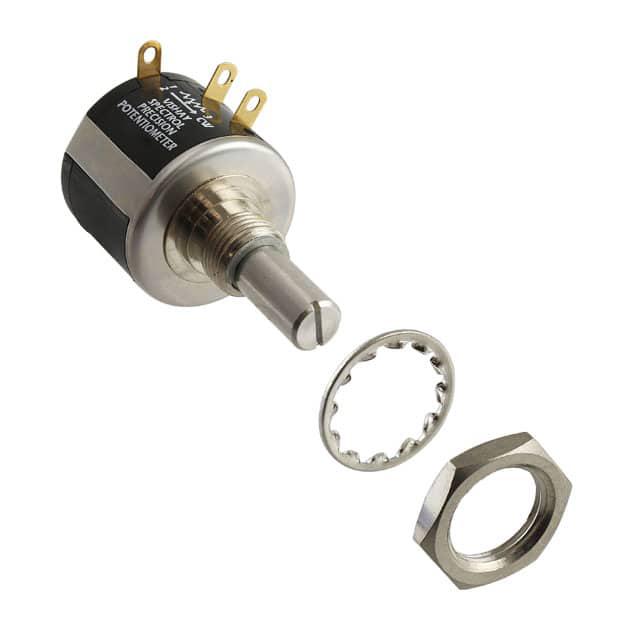

535B1502JC

产品描述: 5KΩ ±5% 1.5W ±20ppm/℃ 线性 面板安装 39.67mm(长度)*26.99mm(高度)
供应商型号: 4601944
供应商: 海外现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 电位器及其他可变电阻器 535B1502JC

535B1502JC概述

    Vishay Spectrol Model 533, 534, 535 多圈线绕电位器技术手册

    产品简介


    Vishay Spectrol 的 Model 533, 534 和 535 是一种7/8英寸(22.2毫米)多圈线绕电位器,适用于工业领域。这些电位器可用于传感器的旋转输出,提供高精度和稳定性。型号533提供3圈旋转,534提供10圈旋转,535提供5圈旋转。它们广泛应用于各种需要精确控制的应用中,如精密仪器、工业自动化系统和测量设备。

    技术参数


    以下是这些电位器的关键技术参数:
    | 参数 | Model 533 | Model 534 | Model 535 |
    ||
    | 电阻范围(标准值) | 50Ω 至 20kΩ | 100Ω 至 100kΩ | 50Ω 至 50kΩ |
    | 能力范围 | 5Ω 至 60kΩ | 10Ω 至 200kΩ | 5Ω 至 100kΩ |
    | 标准公差 | ±5% | ±5% | ±5% |
    | 线性度(独立) | ±0.25% | ±0.25% | ±0.25% |
    | 旋转角度 | 1080° +10° -0° | 3600° +10° -0° | 1800° +10° -0° |
    | 功率等级(70°C时) | 1.0 W | 2.0 W | 1.5 W |

    产品特点和优势


    1. 设计多样性:提供多种安装方式,包括衬套和伺服安装设计。
    2. 高精度:线性度可达到±0.25%,且可根据客户需求提高到±0.05%。
    3. 定制化服务:可提供特殊电阻公差至1%、特殊标记和前端轴延伸。
    4. 机械特性:提供高扭矩、中心抽头、打滑离合器等功能。
    5. 材料合规性:符合RoHS和其他环境法规要求。

    应用案例和使用建议


    这些电位器可以用于多种工业自动化设备中,例如位置传感器、速度控制器和调节器。具体使用时,建议根据实际应用需求选择合适的型号。例如,在需要精确控制且空间有限的应用中,Model 534 可能是最佳选择,因为它具有10圈旋转的特点。在选择电位器时,应考虑其电阻范围和最大电流承受能力,确保符合实际电路需求。

    兼容性和支持


    Vishay Spectrol 提供全面的技术支持,包括在线设计工具和应用工程师的支持。此外,该电位器与常见的工业设备具有良好的兼容性,可用于广泛的工业自动化系统中。用户可以通过 Vishay 官方网站获取详细的订购信息和技术文档。

    常见问题与解决方案


    1. 问:如何选择合适的电位器型号?
    - 答: 根据实际应用需求选择合适的电阻范围、旋转圈数和功率等级。如果需要更高的精度和可靠性,可以选择特殊电阻公差和线性度更高的型号。
    2. 问:如何安装电位器?
    - 答: 根据安装说明书进行安装,确保使用合适的安装硬件和接线。安装前最好咨询技术支持以确保正确安装。
    3. 问:如何校准电位器?
    - 答: 使用校准设备和软件进行校准。具体操作步骤可以参考电位器的手册或联系技术支持。

    总结和推荐


    Vishay Spectrol Model 533, 534 和 535 电位器凭借其高精度、多样化的功能和可靠的设计,成为工业自动化领域的理想选择。其线性度、旋转圈数和功率等级都提供了广泛的灵活性,适用于各种复杂的工业应用。建议在选择时考虑具体应用需求,并咨询技术专家以获得最佳解决方案。
    如果您正在寻找一款高性能、多功能的电位器来满足工业自动化的需求,那么 Vishay Spectrol 的 Model 533, 534 和 535 是值得推荐的选择。

535B1502JC参数

参数
电阻值 5KΩ
精度 ±5%
额定功率 1.5W
温度系数 ±20ppm/℃
额定电压 -
锥度 线性
长*宽*高 39.67mm(长度)*26.99mm(高度)
安装方式 面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

535B1502JC厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

535B1502JC数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 电位器及其他可变电阻器 VISHAY INTERTECHNOLOGY 535B1502JC 535B1502JC数据手册

535B1502JC封装设计

查看详情并下载
Symbol
Footprint
3D Model
