VEMD5080X01

产品分类: 光电传感器
产品描述: Vishay 光电二极管, 950nm, 检测红外
供应商型号: DMT-VEMD5080X01
供应商: 海外现货
标准整包数: 1000
VISHAY INTERTECHNOLOGY 光电传感器 VEMD5080X01

VEMD5080X01概述

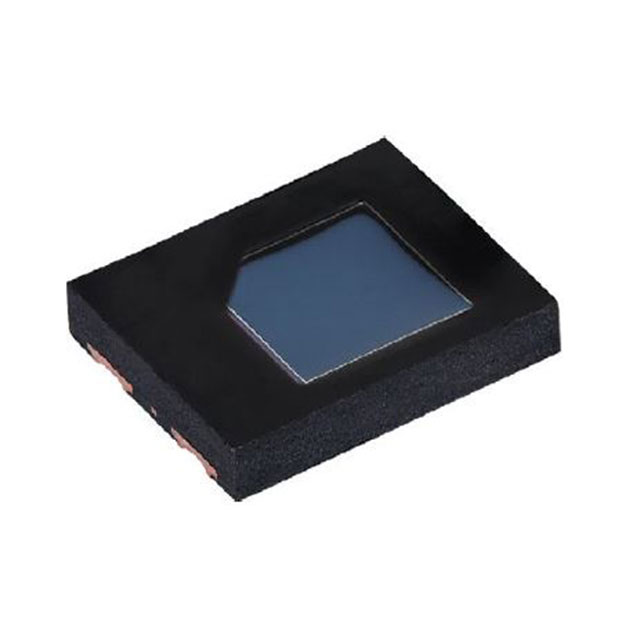

    # Vishay Semiconductors VEMD5080X01 Silicon PIN Photodiode

    产品简介


    基本介绍
    Vishay Semiconductors 的 VEMD5080X01 是一款高性能的硅 PIN 光电二极管,具有高速和高灵敏度的特点,特别适用于可见光范围内的增强敏感度应用。这款光敏器件是一款低轮廓表面贴装器件(SMD),具备 7.5 平方毫米的感光区域,能够检测可见光及近红外辐射。
    主要功能
    - 高速响应:适用于高速光检测应用。
    - 高灵敏度:对可见光尤其敏感。
    - 宽视角:半敏感角度为 ±65°,适应多种应用场景。
    - 多用途:适合可见光和近红外辐射的检测。
    应用领域
    - 高速光检测传感器
    - 工业自动化
    - 医疗设备
    - 消费电子产品

    技术参数


    封装与尺寸
    - 包装类型:表面贴装(SMD)
    - 封装形式:顶视图
    - 尺寸(长 x 宽 x 高,单位:mm):5 x 4 x 0.9
    - 感光区域:7.5平方毫米
    工作环境
    - 反向电压:最大 20V
    - 功耗:215 mW
    - 结温:110°C
    - 工作温度范围:-40°C 到 +110°C
    - 存储温度范围:-40°C 到 +110°C
    - 焊接温度:根据回流焊接曲线,最高可达 260°C
    - 热阻:350 K/W
    - ESD 安全:人体模型,± 2000 V
    电气特性
    - 正向电压:最大 1.3 V(电流为 50 mA)
    - 击穿电压:20 V
    - 反向暗电流:0.2 nA 到 10 nA
    - 二极管电容:0 pF 到 40 pF
    - 开路电压:320 mV
    - 短路电流:45 μA
    特性曲线
    - 逆向光电流 vs 温度
    - 逆向光电流 vs 辐照度
    - 二极管电容 vs 逆向电压
    - 相对光谱灵敏度 vs 波长
    - 相对灵敏度 vs 角度偏移

    产品特点和优势


    VEMD5080X01 在多种应用场合中表现优异,其主要特点如下:
    - 高灵敏度:对可见光特别敏感,适用于高精度的光检测。
    - 快速响应时间:确保高效的数据处理能力。
    - 宽视角:适用于多角度的应用场景。
    - 高可靠性:通过了 AEC-Q101 认证,符合行业标准。
    - 高抗干扰性:具备良好的 ESD 安全性。

    应用案例和使用建议


    应用案例
    VEMD5080X01 主要用于高速光检测传感器中。例如,在工业自动化设备中,它可以用于光学开关、光电编码器等;在医疗设备中,可用于生命体征监测系统。
    使用建议
    1. 散热设计:在高温环境下使用时,注意散热以避免因过热导致性能下降。
    2. 环境防护:在恶劣环境中使用时,可考虑添加适当的保护措施。
    3. 连接线选择:为了减少外部干扰,建议使用低噪声信号线。

    兼容性和支持


    兼容性
    VEMD5080X01 与各种标准的 PCB 板型兼容,可广泛应用于各类消费电子和工业设备。
    支持
    Vishay Semiconductors 提供全面的技术支持,包括产品咨询、安装指南和技术文档。如有任何疑问,可通过 detectortechsupport@vishay.com 联系技术支持团队。

    常见问题与解决方案


    1. 问题:如何避免反向暗电流过高?
    - 解决方案:确保器件在额定的工作电压范围内使用,避免超过反向电压的最大值。
    2. 问题:器件在高温环境下性能下降怎么办?
    - 解决方案:改善散热设计,使用适当的热管理措施如散热片或风扇,以降低工作温度。
    3. 问题:如何提高信号质量?
    - 解决方案:选择合适的滤波器和放大器以降低噪声,保证信号的纯净度。

    总结和推荐


    综合评估
    VEMD5080X01 是一款高度集成、高性能的光电二极管,具备出色的灵敏度、快速的响应时间和宽广的工作温度范围。其卓越的性能和广泛的适用性使其成为多种高端光检测应用的理想选择。
    推荐
    我们强烈推荐 VEMD5080X01 给那些寻求高性能、高可靠性的光电二极管的工程师和技术采购人员。其出色的特性和全面的支持使它成为市场上同类产品中的佼佼者。

VEMD5080X01参数

参数
最大工作供电电压 -
颜色感应 -
响应时间 70ns
最小工作供电电压 -
感应方式 -
输出类型 -
感应距离 -
波长 950nm
光源 -
长*宽*高 5mm*4mm*900μm
通用封装 SMD
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

VEMD5080X01厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VEMD5080X01数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 光电传感器 VISHAY INTERTECHNOLOGY VEMD5080X01 VEMD5080X01数据手册

VEMD5080X01封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.5149 ¥ 4.3508
库存: 85000
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 4350.8
