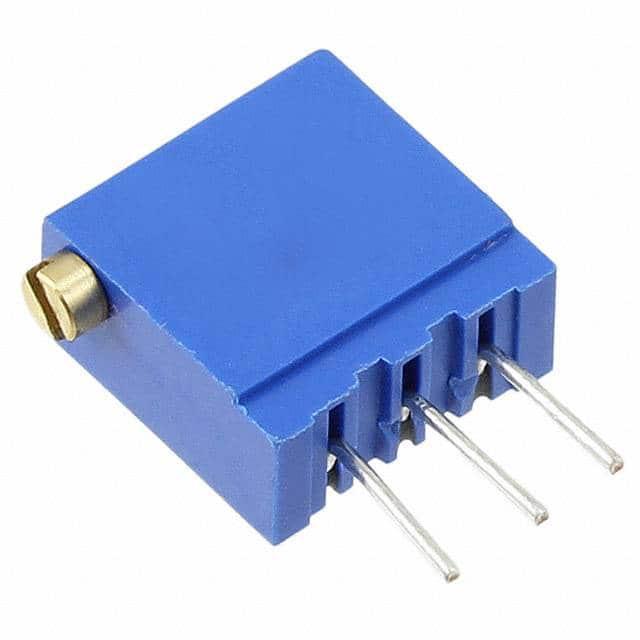

T93XB502KT20

产品描述: 5KΩ ±10% 500mW ±100ppm/℃ 线性 250V 通孔安装 9.8mm(高度)
供应商型号: 1141389
供应商: 海外现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 电位器及其他可变电阻器 T93XB502KT20

T93XB502KT20概述

    Vishay Sfernice T93 3/8" Square Multi-Turn Cermet Trimmer 技术手册

    1. 产品简介


    Vishay Sfernice 的 T93 是一款小型多圈电位计(3/8" x 3/8" x 3/16"),专门设计用于印刷电路板(PCB)安装。该产品具有工业级标准,通过CECC 41000或IEC 60393-1认证,提供卓越的操作稳定性。其独特之处在于采用赛默特(cermet)材料制成的电阻元件,适合广泛的应用领域,包括仪器仪表、控制设备及各类消费电子产品。

    2. 技术参数


    电气特性
    - 电阻范围:10 Ω 至 2.2 MΩ
    - 标准序列:E3 (1 - 2.2 - 4.7)
    - 电阻值公差:标准10%,可定制5%
    - 功率等级:线性功率为0.5 W (70 °C时)
    - 额定电压:最大250 V(线性定律)
    - 接触电阻变化:<2% Rn 或 2 Ω
    - 端点电阻(典型值):1 Ω
    机械特性
    - 机械行程:23转 ± 5
    - 最大操作扭矩:1.5 Ncm
    - 终点停止扭矩:离合动作
    - 净重:约0.82 g
    - 终端材料:纯锡(代码e3)
    环境特性
    - 温度范围:-55 °C至+125 °C
    - 气候类别:55/125/56
    - 密封等级:全密封 - IP67

    3. 产品特点和优势


    T93 多圈电位计的主要特点是其工业级质量标准和卓越的操作稳定性。该产品通过使用赛默特材料制成的电阻元件,确保了长期稳定的工作表现。它还提供了广泛的电阻范围选择,并且可以定制特定的公差要求。此外,它的密封设计使其能够承受各种恶劣环境条件,非常适合在各种复杂应用中使用。

    4. 应用案例和使用建议


    应用场景
    - 仪器仪表
    - 控制设备
    - 消费电子产品
    使用建议
    - 在使用过程中,应注意避免过载,以免影响使用寿命。
    - 建议定期进行负载寿命测试以确保稳定性能。
    - 使用时需注意散热,尤其是在高功率使用下。

    5. 兼容性和支持


    T93 多圈电位计与其他标准电子元器件具有良好的兼容性,适用于多种电路板设计。Vishay Sfernice 提供全面的技术支持和维护服务,包括客户咨询和问题解答。如有需要,也可以定制特定的型号和规格。

    6. 常见问题与解决方案


    问题1:如何判断电位计是否损坏?
    - 解决方案:可以通过测量其阻值和接触电阻来判断,如发现异常应及时更换。
    问题2:如何提高电位计的使用寿命?
    - 解决方案:避免过载使用,保持良好的散热环境,并定期进行维护检查。

    7. 总结和推荐


    综上所述,Vishay Sfernice 的 T93 3/8" Square Multi-Turn Cermet Trimmer 是一款高性能、多功能的电位计,具备广泛的适用范围和出色的环境适应能力。我们强烈推荐这一产品用于各种需要精确调整电阻值的应用场合。

T93XB502KT20参数

参数
电阻值 5KΩ
精度 ±10%
额定功率 500mW
温度系数 ±100ppm/℃
锥度 线性
额定电压 250V
长*宽*高 9.8mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

T93XB502KT20厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

T93XB502KT20数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 电位器及其他可变电阻器 VISHAY INTERTECHNOLOGY T93XB502KT20 T93XB502KT20数据手册

T93XB502KT20封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 10.4471
10+ ¥ 8.8236
50+ ¥ 8.4707
100+ ¥ 7.906
200+ ¥ 7.7648
500+ ¥ 7.6236
2500+ ¥ 7.6236
5000+ ¥ 7.6236
库存: 535
起订量: 5 增量: 0
交货地:
最小起订量为:1
合计: ¥ 10.44
