T93YB204KT20

产品描述: 200KΩ ±10% 500mW ±100ppm/℃ 线性 250V 通孔安装 9.8mm(高度)
供应商型号: 1141423
供应商: 海外现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 电位器及其他可变电阻器 T93YB204KT20

T93YB204KT20概述

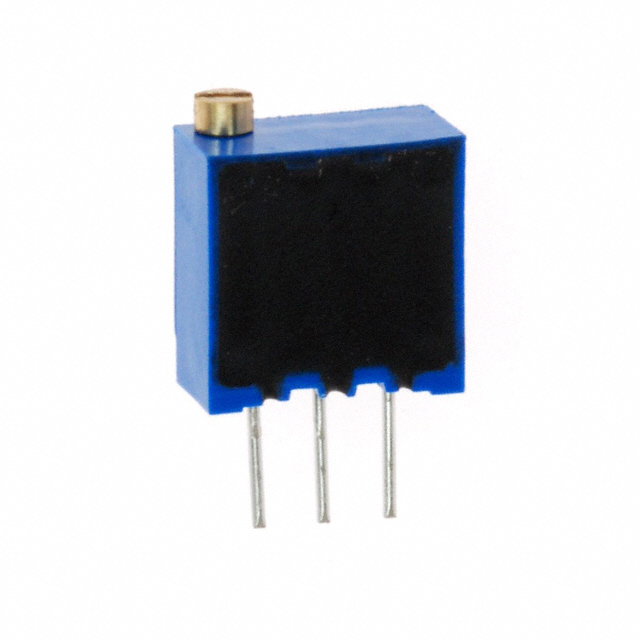

    Vishay Sfernice T93 3/8" Square Multi-Turn Cermet Trimmer

    产品简介


    Vishay Sfernice的T93是一款小型多圈微调电位器,尺寸为3/8英寸×3/8英寸×3/16英寸。这种设计符合印刷电路板(PCB)安装的需求。它具有工业级品质,可以满足高精度要求的应用场景。该电位器通过采用碳膜(cermet)元件来提供优异的操作稳定性,适用于需要精细调节电阻值的应用场合。

    技术参数


    以下是T93电位器的技术参数摘要:
    - 电阻范围: 10 Ω 至 2.2 MΩ
    - 标准电阻系列: E3 (1 - 2.2 - 4.7) 和特殊请求 (1 - 2 - 5)
    - 功率等级: 线性功率为0.5 W(在+70°C时)
    - 接触电阻变化: 小于2% Rn 或 2 Ω
    - 端部电阻 (典型值): 1 Ω
    - 耐电压 (线性法则): 250 V
    - 绝缘电阻 (500 VDC): ≥ 10^6 MΩ
    - 温度系数: 见标准电阻元件表
    - 机械行程: 23转 ± 5
    - 操作扭矩 (最大): 1.5 Ncm
    - 密封: 全封闭 - IP67
    - 温度范围: -55°C 至 +125°C
    - 气候分类: 55/125/56

    产品特点和优势


    - 工业级品质: 提供卓越的稳定性和可靠性。
    - 耐高温性能: 能够在高达+125°C的环境下稳定工作。
    - 小体积: 3/8" x 3/8" x 3/16" 的紧凑设计适合PCB集成。
    - 多种型号: 提供五种不同的终端间距配置,以适应不同的安装需求。
    - 高精度: 通过精密的制造工艺确保高度一致的电阻值。

    应用案例和使用建议


    T93电位器广泛应用于各种精密仪器仪表和设备中,例如医疗设备、汽车电子、通信设备和工业控制系统等。为了确保最佳的性能,建议在安装时注意以下几点:
    - 正确的安装位置: 确保电位器处于一个合适的温度范围内,并避免暴露在高湿度环境中。
    - 连接方式: 使用纯锡 (Sn) 终端,确保良好的电气连接。
    - 保护措施: 由于其完全密封特性,适用于潮湿和恶劣的环境。

    兼容性和支持


    - 兼容性: T93电位器能够与常见的PCB和连接器轻松集成。
    - 技术支持: Vishay Sfernice提供了详尽的技术支持文档和专家咨询服务,可以通过联系官方邮箱获取更多帮助。

    常见问题与解决方案


    1. 问题: 电位器在高温下出现漂移现象。
    - 解决办法: 确认安装环境符合规定的工作温度范围,并定期进行校准。
    2. 问题: 电位器的接触电阻不稳定。
    - 解决办法: 检查连接是否紧固,避免接触不良。
    3. 问题: 电位器无法正常旋转。
    - 解决办法: 确认机械行程和操作扭矩在规定范围内,必要时更换新的电位器。

    总结和推荐


    Vishay Sfernice T93 3/8" Square Multi-Turn Cermet Trimmer 是一款高性能的精密电位器,具有工业级品质、广泛的应用范围和优秀的环境适应性。其小巧的设计和多种型号配置使其成为众多精密仪器的理想选择。鉴于其出色的稳定性和耐用性,强烈推荐在对精度要求较高的应用场景中使用此产品。

T93YB204KT20参数

参数
电阻值 200KΩ
精度 ±10%
额定功率 500mW
温度系数 ±100ppm/℃
额定电压 250V
锥度 线性
长*宽*高 9.8mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

T93YB204KT20厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

T93YB204KT20数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 电位器及其他可变电阻器 VISHAY INTERTECHNOLOGY T93YB204KT20 T93YB204KT20数据手册

T93YB204KT20封装设计

查看详情并下载
Symbol
Footprint
3D Model
