WSBS8518L5000JK35

产品分类:
产品描述: Vishay 铝壳电阻, WSBS8518系列, 36W额定功率, 500μΩ电阻值, ±5%容差
供应商型号: 71-WSBS8518L5000JK35
供应商: Mouser
标准整包数: 1

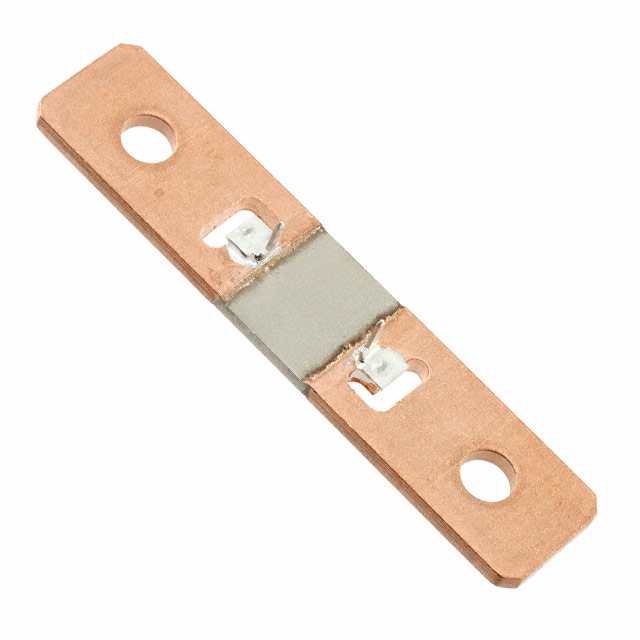

VISHAY INTERTECHNOLOGY  WSBS8518L5000JK35

WSBS8518L5000JK35概述

    Vishay Dale WSBS8518 Power Metal Strip® Shunt Resistor 技术手册

    产品简介


    Vishay Dale 的 WSBS8518 Power Metal Strip® 精密电阻是一款高精度、低温度系数(TCR)和极低电阻值(100 μΩ至1000 μΩ)的电阻器。这款电阻器设计用于各种需要高精度测量和监控的应用,如电源管理和电池监测。由于其独特的制造工艺,该产品可以提供非常稳定的电阻值和较低的热电势(Thermal EMF),使其成为精确测量的理想选择。

    技术参数


    - 尺寸:多种型号可供选择,具体尺寸详见数据表。
    - 额定功率:最高可达36 W(P70°C)。
    - 温度系数:± 65 ppm/°C(100 μΩ),± 10 ppm/°C(500 μΩ),± 25 ppm/°C(1000 μΩ)。
    - 工作温度范围:-65°C 至 +170°C。
    - 热电动势(Thermal EMF):< 1.25 μV/°C。
    - 电感:< 5 nH。
    - 最大电流:取决于具体型号。

    产品特点和优势


    - 高功率密度:具有高功率与电阻体积比,适合紧凑设计。
    - 专有加工技术:能够生产极低阻值的电阻,适用于精密测量。
    - 焊接终端结构:提高了可靠性,降低了接触电阻。
    - 镍铬合金电阻材料:专为低温度系数设计,具有极佳的稳定性和精度。
    - 低电感和低热电动势:非常适合高频应用和热敏感电路。

    应用案例和使用建议


    - 电源管理:通过精确测量电流来控制输出电压,提高电源效率。
    - 电池监测:提供高精度的电流监测,确保电池健康状态监测准确。
    - 汽车工业:可用于车载传感器,确保电路的稳定性。
    - 工业控制:作为精密测量工具的一部分,用于精确控制生产过程。

    兼容性和支持


    - 兼容性:该产品可与其他标准电阻器和电子元件配合使用,确保系统的互操作性。
    - 技术支持:Vishay 提供全方位的技术支持,包括在线设计工具和技术文档,帮助用户更好地理解和应用该产品。

    常见问题与解决方案


    1. 问:如何选择合适的电阻型号?
    - 答:根据具体应用所需的电阻值和功率等级进行选择。推荐咨询厂商获取更多建议。

    2. 问:产品在极端环境下的表现如何?
    - 答:经过严格的测试验证,在-65°C至+170°C的温度范围内仍能保持稳定性能。

    总结和推荐


    WSBS8518 以其出色的性能、可靠性和广泛的应用领域脱颖而出。无论是用于电源管理还是电池监测,该产品都能提供卓越的表现。强烈推荐使用此产品以满足高精度测量需求。
    希望以上内容对您有所帮助!如果您有任何其他问题或需要进一步的信息,请随时联系我们。

WSBS8518L5000JK35参数

参数
长*宽*高 85mm*38.1mm*27.7mm
零件状态 在售
包装方式 散装

WSBS8518L5000JK35厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSBS8518L5000JK35数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY VISHAY INTERTECHNOLOGY WSBS8518L5000JK35 WSBS8518L5000JK35数据手册

WSBS8518L5000JK35封装设计

查看详情并下载
Symbol
Footprint
3D Model
