534B1101JL

产品描述: 100Ω ±5% 2W ±20ppm/℃ 面板安装 39.67mm*22.23mm*26.99mm
供应商型号: 1144784
供应商: 海外现货
标准整包数: 1

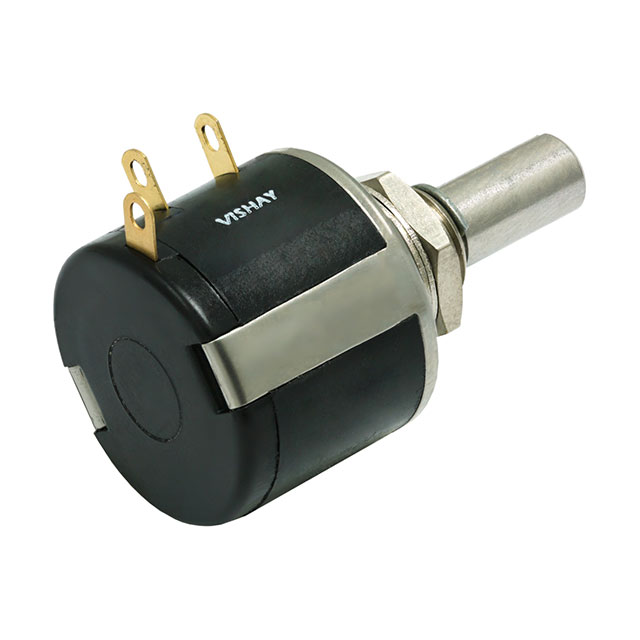

VISHAY INTERTECHNOLOGY 电位器及其他可变电阻器 534B1101JL

534B1101JL概述

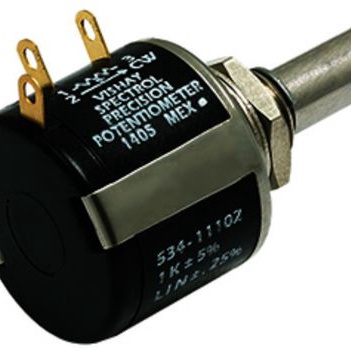

    Vishay Spectrol Model 533, 534, 535 7/8" (22.2 mm) Multi-Turn Wirewound Potentiometer

    1. 产品简介


    Vishay Spectrol的Model 533、534和535多圈线绕电位器提供旋转和多圈操作,适用于工业应用。这些电位器具有多种安装选项(如套管和伺服安装),并可根据客户需求提供特殊电阻公差、后轴延伸和支撑轴承等定制选项。这些电位器广泛应用于工业自动化、航空航天和精密仪器等领域。

    2. 技术参数


    以下是这些电位器的主要技术规格:
    | 参数 | 型号533 | 型号534 | 型号535 |
    ||
    | 电阻范围(标准值) | 50Ω - 20kΩ | 100Ω - 100kΩ | 50Ω - 50kΩ |
    | 能力范围 | 5Ω - 60kΩ | 10Ω - 200kΩ | 5Ω - 100kΩ |
    | 标准公差 | ±5% | ±5% | ±5% |
    | 线性度(独立) | ±0.25% | ±0.25% | ±0.25% |
    | 旋转(电气和机械) | 1080° +10° -0° | 3600° +10° -0° | 1800° +10° -0° |
    | 功率等级(70°C时) | 1.0 W | 2.0 W | 1.5 W |

    3. 产品特点和优势


    - 高精度:型号533、534和535的电阻公差可达±1%,线性度为±0.25%。
    - 高扭矩:通过特殊设计,可实现高扭矩操作。
    - 多样化安装选项:提供套管和伺服安装设计,适应不同应用需求。
    - 温度稳定性:温度系数为20 ppm/°C,适合在极端温度环境下工作。
    - 高可靠性:旋转寿命高达100万转,具有出色的耐用性。

    4. 应用案例和使用建议


    - 工业自动化:可用于电机控制、传感器校准等需要高精度调节的应用。
    - 航空航天:适用于对精度要求极高的场合,如飞行控制系统。
    - 精密仪器:用于实验室设备中的精密调节装置。
    使用建议:
    - 在安装过程中,确保正确选择合适的安装硬件以提高可靠性。
    - 在实际应用中,根据具体工作条件选择合适的电阻值和型号。

    5. 兼容性和支持


    这些电位器提供多种安装选项,如套管和伺服安装,方便与不同的系统和设备集成。Vishay Spectrol提供全面的技术支持和售后服务,确保客户在使用过程中得到及时的帮助。

    6. 常见问题与解决方案


    - 问题:电位器在使用中出现噪音。
    解决方案:检查是否有不良接触或磨损,必要时更换新的电位器。
    - 问题:电位器精度不符合要求。
    解决方案:确认所选型号是否符合应用要求,重新校准或替换以确保精度。

    7. 总结和推荐


    综上所述,Vishay Spectrol Model 533、534和535多圈线绕电位器具有高精度、高扭矩和高可靠性等特点,非常适合工业自动化、航空航天和精密仪器等高端应用。强烈推荐使用这些电位器来提升系统的性能和可靠性。如果您有任何技术疑问,可以联系技术支持团队进行详细咨询。

534B1101JL参数

参数
电阻值 100Ω
精度 ±5%
额定功率 2W
温度系数 ±20ppm/℃
锥度 -
额定电压 -
长*宽*高 39.67mm*22.23mm*26.99mm
安装方式 面板安装
应用等级 工业级
包装方式 盒装

534B1101JL厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

534B1101JL数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 电位器及其他可变电阻器 VISHAY INTERTECHNOLOGY 534B1101JL 534B1101JL数据手册
