首页  >  产品百科  >  TS63Y101KR10

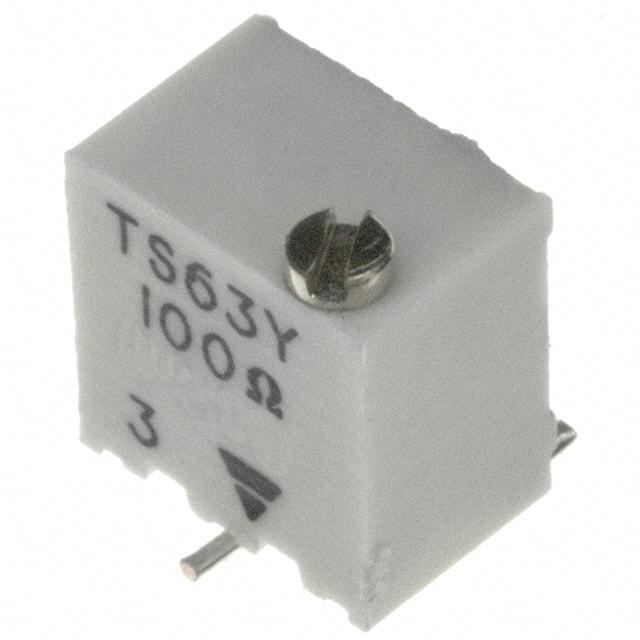

TS63Y101KR10

产品描述: 100Ω ±10% 250mW ±100ppm/℃ 线性 贴片安装 6.85mm(高度)
供应商型号: TS63Y-100TR-ND
供应商: Digi-Key
标准整包数: 500
VISHAY INTERTECHNOLOGY 电位器及其他可变电阻器 TS63Y101KR10

TS63Y101KR10概述

    TS63 Multi-Turn Surface Mount 1/4" Square Cermet Trimmers, Fully Sealed

    产品简介


    TS63是由Vishay Sfernice设计并生产的多圈表面安装式方形电阻调节器,特别适用于PCB(印刷电路板)上的表面安装。这款电阻调节器有三种不同型号,根据控制螺丝和接触点的位置不同进行区分。采用陶瓷基体材料,能提供高稳定性表现,电阻范围覆盖从10欧姆到2兆欧姆。TS63具备多种独特的技术和机械特性,使其在工业应用中表现出色。

    技术参数


    TS63的主要技术参数如下:
    - 电阻范围:10 Ω 至 2 MΩ
    - 功率等级:0.25 W(在70°C时)
    - 电气寿命:1000小时(额定功率下)
    - 极限电压:250 V
    - 温度系数:见标准电阻元件数据表
    - 机械寿命:200次(额定功率下)
    - 最大操作扭矩:1.5 Ncm
    - 端盖扭矩:啮合动作
    - 密封等级:IP67
    - 工作温度范围:-55 °C至+155 °C
    - 气候类别:55/125/56

    产品特点和优势


    TS63的独特功能包括:
    - 高稳定性:使用陶瓷基体材料提供稳定的性能。
    - 低接触电阻变化:典型值为2% Rn,保证了电阻器在使用过程中的精度和稳定性。
    - 全密封结构:提供良好的防护性能,防止灰尘和湿气进入,延长使用寿命。
    - 工业级品质:适应恶劣的工作环境。
    - 多功能用途:适合各种工业自动化和控制系统。

    应用案例和使用建议


    TS63特别适用于需要精确调节和稳定性能的应用场景,如工业自动化设备、医疗设备、航空电子设备等。在使用时,建议严格按照推荐的焊接条件进行焊接,确保最佳性能。

    兼容性和支持


    TS63能够与其他电子元件良好兼容,并且支持广泛的电气应用。厂商提供了详尽的技术文档和支持服务,有助于用户更好地理解和使用该产品。

    常见问题与解决方案


    - Q: 在高温环境下,TS63的性能会受到影响吗?
    - A: TS63的工作温度范围宽广(-55°C至+155°C),因此在标准操作温度范围内,其性能不会受到显著影响。
    - Q: 如何处理产品的运输和存储?
    - A: 存储时需保持干燥和避免重物压载,以防止损坏内部结构。运输时建议使用原包装进行保护。

    总结和推荐


    TS63凭借其出色的性能、稳定性及广泛应用的兼容性,在市场上具有很强的竞争力。强烈推荐使用于需要高精度和稳定性的应用场景。如果您的项目需要这样的电阻调节器,TS63将是一个可靠的选择。

TS63Y101KR10参数

参数
电阻值 100Ω
精度 ±10%
额定功率 250mW
温度系数 ±100ppm/℃
锥度 线性
额定电压 -
长*宽*高 6.85mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

TS63Y101KR10厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

TS63Y101KR10数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 电位器及其他可变电阻器 VISHAY INTERTECHNOLOGY TS63Y101KR10 TS63Y101KR10数据手册

TS63Y101KR10封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 2.9024 ¥ 24.2895
1000+ $ 2.7507 ¥ 23.0198
1500+ $ 2.6655 ¥ 22.307
2500+ $ 2.5618 ¥ 21.439
3500+ $ 2.4957 ¥ 20.8855
库存: 500
起订量: 500 增量: 1
交货地:
最小起订量为:500
合计: ¥ 12144.75
