TSM4YL103KB25

产品描述: 10KΩ ±10% 250mW ±100ppm/℃ 贴片安装 4.8mm*5.1mm*5.3mm
供应商型号: 4867403
供应商: 海外现货
标准整包数: 5

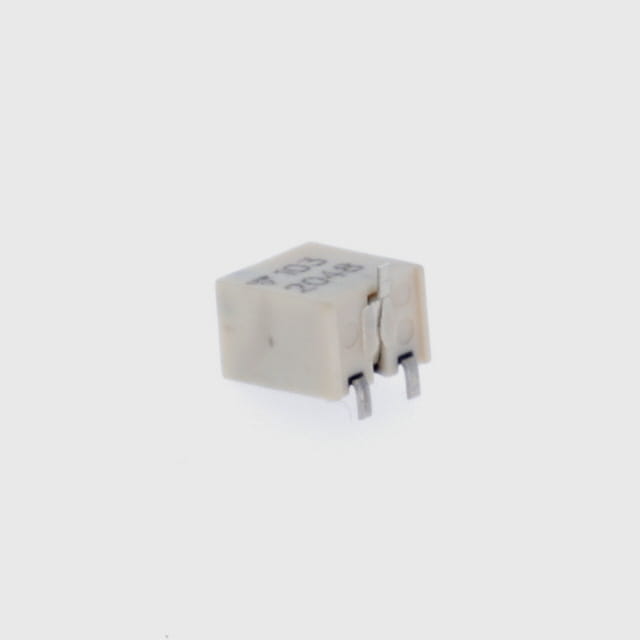

VISHAY INTERTECHNOLOGY 电位器及其他可变电阻器 TSM4YL103KB25

TSM4YL103KB25概述

    Vishay Sfernice TSM4 Trimming Potentiometer

    产品简介


    Vishay Sfernice的TSM4是一款5mm正方形表面贴装微型调整电位器。该产品设计用于表面贴装应用,体积紧凑,尺寸仅为5mm x 5mm x 3.7mm,提供高效率和稳定性。适用于手动和自动操作,可承受蒸汽相和回流焊接技术。TSM4主要用于工业级专业应用,具有宽泛的阻值范围(10Ω至1MΩ),适合多种电路设计需求。

    技术参数


    - 电阻范围:10Ω 至 1MΩ
    - 标准系列:1 - 2 - 5
    - 功率等级:0.25W 在70°C时
    - 接触电阻变化:2% 或 3Ω
    - 温度系数:依据标准电阻元件表
    - 限制元件电压(线性法则):200V
    - 介电强度(RMS):600V
    - 绝缘电阻(500VDC):10^6 MΩ
    - 机械行程:13转 ± 2
    - 额定扭矩(最大Ncm):1
    - 单元重量(最大g):0.15
    - 环境温度范围:-55°C 至 +125°C
    - 气候类别:55/125/56
    - 密封性:密封容器,IP67

    产品特点和优势


    - 紧凑尺寸:5mm x 5mm x 3.7mm的小巧设计,适合高密度封装。
    - 高功率等级:0.25W,适合在高温环境下稳定工作。
    - 宽泛阻值范围:10Ω至1MΩ,适用于不同应用场景。
    - 低接触电阻变化:典型值为2%或3Ω,保证了良好的电气性能。
    - 专业和工业级:适合高端应用场景,如医疗设备、航空航天等。
    - CECC 41000或IEC 60393-1测试:符合国际标准,确保可靠性。

    应用案例和使用建议


    - 工业控制设备:TSM4适用于各种工业控制设备中,如电机调速和位置反馈系统。
    - 自动化设备:在自动化设备中用于精密调节,如传感器信号调整。
    - 消费电子产品:可用于小家电和便携式设备中,提供稳定的调节性能。
    使用建议:
    - 安装注意事项:在回流焊过程中要严格遵守推荐的焊接曲线,避免过高的温度对组件造成损坏。
    - 使用环境:注意环境温度的变化,特别是在极端温度条件下,可能会影响其性能。

    兼容性和支持


    - 兼容性:TSM4适合与其他标准SMT(表面贴装技术)组件配合使用,兼容各种主流PCB设计。
    - 支持:Vishay提供详细的技术文档和应用笔记,可通过官方网站获取。如有任何技术疑问,可联系技术支持团队。

    常见问题与解决方案


    1. 接触电阻变化大
    - 解决方案:检查焊接质量和组件安装是否正确。如果仍然存在问题,尝试重新焊接或更换新的组件。
    2. 温度系数不稳定
    - 解决方案:确保在规定的温度范围内使用,必要时可采用温度补偿措施。
    3. 焊接不良
    - 解决方案:参考推荐的焊接曲线,使用适当的焊料和焊接设备进行焊接。

    总结和推荐


    Vishay Sfernice的TSM4是一款高精度、高可靠性的表面贴装微型调整电位器,非常适合在工业和自动化设备中使用。其紧凑的尺寸、宽泛的阻值范围以及卓越的电气特性使其在市场上具有很高的竞争力。如果您需要一款能够在复杂环境下工作的高性能电位器,TSM4是您理想的选择。
    总之,TSM4通过其卓越的设计和制造质量,在多个关键指标上表现出色,非常值得推荐。

TSM4YL103KB25参数

参数
电阻值 10KΩ
精度 ±10%
额定功率 250mW
温度系数 ±100ppm/℃
锥度 -
额定电压 -
长*宽*高 4.8mm*5.1mm*5.3mm
安装方式 贴片安装
包装方式 盒装

TSM4YL103KB25厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

TSM4YL103KB25数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 电位器及其他可变电阻器 VISHAY INTERTECHNOLOGY TSM4YL103KB25 TSM4YL103KB25数据手册

TSM4YL103KB25封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 53.9769
15+ ¥ 51.7102
25+ ¥ 50.6016
库存: 9
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 269.88
直接购买
加入购物车
