534B1202JL

产品描述: 2KΩ ±5% 2W ±20ppm/℃ 面板安装 19.1mm(长度)
供应商型号: 1144788
供应商: 海外现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 电位器及其他可变电阻器 534B1202JL

534B1202JL概述

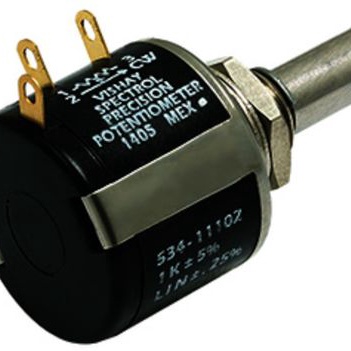

    Vishay Spectrol Model 533, 534, 535 7/8" (22.2 mm) Multi-Turn Wirewound Potentiometer

    1. 产品简介


    型号:533、534、535
    Vishay Spectrol 的 Model 533、534 和 535 是多圈线绕电位计,专为工业应用设计。这些电位计采用7/8英寸(22.2毫米)尺寸,提供多种电阻范围选择,适合各种精密控制需求。其主要功能包括高精度调节、耐久性好以及广泛的旋转角度,非常适合需要精确控制的应用场合。

    2. 技术参数


    | 参数 | 型号 533 | 型号 534 | 型号 535 |
    ||
    | 电阻范围 | 50Ω 至 20kΩ | 100Ω 至 100kΩ | 50Ω 至 50kΩ |
    | 能力范围 | 5Ω 至 60kΩ | 10Ω 至 200kΩ | 5Ω 至 100kΩ |
    | 标准容差 | ±5% | ±5% | ±5% |
    | 线性度(独立) | ±0.25% | ±0.25% | ±0.25% |
    | 噪声 | 100Ω ENR | 100Ω ENR | 100Ω ENR |
    | 旋转角度(电气和机械) | 1080° ± 10° | 3600° ± 10° | 1800° ± 10° |
    | 功率额定值(70°C时) | 1.0W | 2.0W | 1.5W |
    | 绝缘电阻 | ≥1000 MΩ | ≥500 MΩ |
    | 介电强度 | ≥1000 VRMS | ≥1000 VRMS |

    3. 产品特点和优势


    - 多种转圈数选项:533(3圈)、534(10圈)、535(5圈),适应不同的应用需求。
    - 高精度:标准容差±5%,线性度±0.25%,确保高度精确的控制。
    - 耐用性强:具有良好的机械强度和电气稳定性。
    - 定制化服务:支持特殊电阻值、特殊标记、前后轴延伸等定制需求。

    4. 应用案例和使用建议


    应用案例:
    - 工业自动化设备中的位置控制
    - 高精度测量仪器
    - 精密控制系统中的信号调节
    使用建议:
    - 在使用前检查电位计的电阻值和精度,确保符合应用要求。
    - 使用时注意负载电流和电压,避免超过功率额定值。
    - 定期进行维护和校准,以保持长期的稳定性和准确性。

    5. 兼容性和支持


    - 兼容性:适用于多种安装方式,包括轴承和伺服安装,以及可选的后轴延长和支撑轴承。
    - 支持:制造商提供详尽的技术支持文档和客户服务,确保用户能够正确安装和使用该产品。

    6. 常见问题与解决方案


    - 问题:电位计噪声过高
    - 解决方法:检查安装环境是否含有电磁干扰源,必要时增加屏蔽措施。

    - 问题:电阻值变化大
    - 解决方法:确保连接良好且无腐蚀,定期校准以保持精度。
    - 问题:温度系数影响过大
    - 解决方法:选择更高精度等级的产品或在使用时注意温度补偿。

    7. 总结和推荐


    总结:
    Vishay Spectrol Model 533、534 和 535 电位计以其出色的精度、耐用性和广泛的电阻范围,成为工业自动化和精密测量应用的理想选择。它们能够满足不同应用场景的需求,并提供全面的技术支持和售后保障。
    推荐:
    鉴于其卓越的性能和广泛的应用前景,我们强烈推荐在需要高精度、高可靠性的工业环境中使用这些电位计。

534B1202JL参数

参数
电阻值 2KΩ
精度 ±5%
额定功率 2W
温度系数 ±20ppm/℃
额定电压 -
锥度 -
长*宽*高 19.1mm(长度)
安装方式 面板安装
应用等级 工业级

534B1202JL厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

534B1202JL数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 电位器及其他可变电阻器 VISHAY INTERTECHNOLOGY 534B1202JL 534B1202JL数据手册

534B1202JL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 245.9374
2+ ¥ 245.9374
3+ ¥ 236.0999
5+ ¥ 220.3599
10+ ¥ 216.4249
20+ ¥ 216.4249
50+ ¥ 212.4899
100+ ¥ 212.4899
库存: 73
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 245.93
