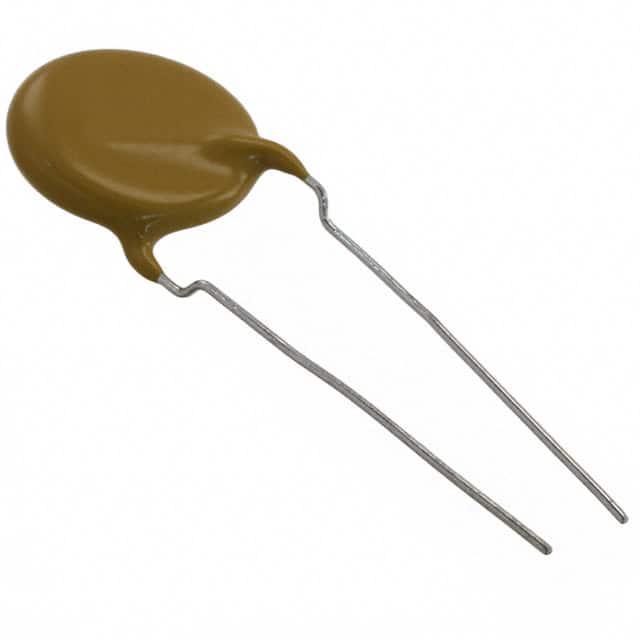

VY2103M63Y5US63V0

产品分类: 陶瓷电容
产品描述: 10nF ±20% Y5U(E) 440V(AC) 通孔安装 16mm*5mm*20mm
供应商型号: SXE-VY2103M63Y5US63V0
供应商: 海外现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 陶瓷电容 VY2103M63Y5US63V0

VY2103M63Y5US63V0概述

    # VY2 系列陶瓷盘式电容器技术手册

    产品简介


    VY2 系列陶瓷盘式电容器是 Vishay BCcomponents 公司推出的一款高性能安全电容器。它符合 IEC 60384-14 第四版标准,主要用于 AC 线路上的跨线连接、旁路及天线耦合,适用于 EMI/RFI 抑制等多种场合。VY2 系列电容器具有高可靠性、低漏电流等特点,适用于家电、照明系统、工业设备等多种应用领域。

    技术参数


    基本参数
    - 额定电压(UR):X1: 440 VAC (50 Hz), 1000 VDC; Y2: 300 VAC (50 Hz), 1000 VDC
    - 电容范围:10 pF 至 0.01 μF
    - 绝缘电阻:≥ 10 000 MΩ
    - 容差:± 20% (代码 M), ± 10% (代码 K)
    - 损耗因子(DF):
    - 一级陶瓷:最大 0.5% (1 MHz)
    - 二级陶瓷:最大 2.5% (1 kHz)
    - 温度特性:N750 (U2J), Y5S, Y5U, Y5V
    - 工作温度范围:-40 °C 至 +125 °C
    - 封装材料:环氧树脂涂层,UL 94 V-0 认证
    测试参数
    - 电气测试:
    - 2600 VAC(50 Hz),2 s
    - 2200 VAC(5.0 mm 引脚间距)
    - 2600 VAC(7.5 mm 及以上引脚间距)
    - 绝缘电阻测试:≥ 10 000 MΩ
    尺寸参数
    - 引脚间距:5.0 mm, 7.5 mm, 10.0 mm 或 12.5 mm
    - 最大体厚:5.0 mm
    - 最大直径:12.5 mm 或 16.0 mm

    产品特点和优势


    1. 高可靠性:通过严格的测试标准,确保在恶劣环境下稳定工作。
    2. 宽温度范围:能够在 -40 °C 至 +125 °C 的范围内正常工作。
    3. 多样化封装:提供多种引脚间距选择,以满足不同应用需求。
    4. 合规认证:通过 IEC 60384-14、UL 60384-14、DIN EN 60384-14、CSA E60384-1:03、CSA E60384-14:09、CQC11-471112 等多项国际标准认证。

    应用案例和使用建议


    应用案例
    - 跨线连接:用于家电、照明系统的过压保护。
    - 天线耦合:提高无线通信系统的信号质量。
    - EMI/RFI 抑制:降低电磁干扰和射频干扰。
    使用建议
    - 在设计电路时,应考虑电容器的额定电压,避免过压导致损坏。
    - 选择适当的电容值以满足电路需求,特别是对于滤波和旁路应用。
    - 在高温环境中使用时,注意散热措施,防止过热影响性能。

    兼容性和支持


    兼容性
    VY2 系列电容器可以与其他电子元器件或设备兼容,如其他类型的电容器、电阻器等。具体应用需根据电路设计需求进行搭配。
    支持和维护
    Vishay BCcomponents 提供详尽的技术文档和售后服务,确保客户能够顺利集成并使用该产品。对于技术支持和售后问题,可以通过官方网站上的联系方式获取帮助。

    常见问题与解决方案


    常见问题
    1. 如何确定电容值?
    - 根据电路需求选择合适的电容值,通常需要通过仿真软件或计算公式来确定。
    2. 如何测试绝缘电阻?
    - 使用兆欧表(例如 1000 VDC)测试绝缘电阻,确保其大于 10 000 MΩ。
    3. 如何处理焊接过程中出现的损坏?
    - 使用适当温度的焊料进行焊接,并确保焊接后进行必要的测试和检查。
    解决方案
    - 选择合适的电容值:参考电路图和设计规范,通过软件模拟或计算公式来选择合适电容值。
    - 绝缘电阻测试:使用兆欧表进行绝缘电阻测试,确保测试结果符合标准。
    - 焊接过程:使用合适的焊料和焊接工具,并严格遵守焊接温度和时间的要求。

    总结和推荐



    总结


    VY2 系列陶瓷盘式电容器以其高可靠性、宽温度范围、多样化的封装选择以及通过多项国际认证的特点,使其成为众多应用领域的理想选择。其独特的温度特性、高标准的测试和严格的认证使得该产品在市场上具有很强的竞争力。
    推荐
    综上所述,VY2 系列陶瓷盘式电容器不仅适用于家电、照明系统和工业设备等多种应用场景,而且在设计和使用过程中也提供了良好的灵活性和稳定性。因此,我们强烈推荐使用 VY2 系列电容器。

VY2103M63Y5US63V0参数

参数
电容值 10nF
容差 ±20%
温度系数 Y5U(E)
额定电压 440V(AC)
长*宽*高 16mm*5mm*20mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

VY2103M63Y5US63V0厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VY2103M63Y5US63V0数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY VY2103M63Y5US63V0 VY2103M63Y5US63V0数据手册

VY2103M63Y5US63V0封装设计

查看详情并下载
Symbol
Footprint
3D Model
