534-1-1-103

产品分类: 其他可变电容

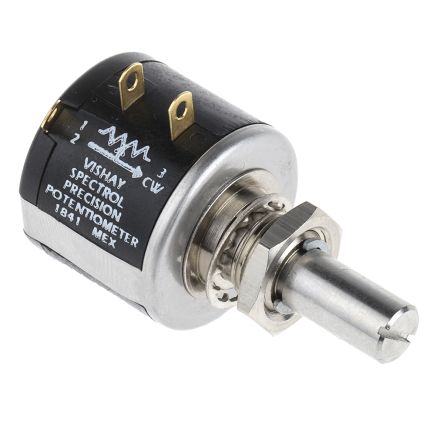

产品描述: Vishay 旋转电位器 534系列, 最大电阻10kΩ, 10转, 衬套安装
供应商型号: 8509794
供应商: 海外现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 其他可变电容 534-1-1-103

534-1-1-103概述

    # Vishay Spectrol Model 533, 534, 535 多圈绕线电阻器技术手册

    产品简介


    Vishay Spectrol 的 Model 533, 534 和 535 是一种 7/8 英寸(22.2 毫米)直径的多圈绕线电阻器。这些电阻器分别提供 3 圈、10 圈和 5 圈的旋转角度,适用于各种高精度测量和控制场合。它们可用于工业自动化、医疗设备、测试仪器和航空航天等领域,广泛应用于需要高精度、稳定性的应用场合。

    技术参数


    基本规格
    - 型号:Model 533 (3 圈), Model 534 (10 圈), Model 535 (5 圈)
    - 直径:7/8 英寸(22.2 毫米)
    电气规格
    | 参数 | Model 533 | Model 534 | Model 535 |
    ||
    | 阻值范围(标准值) | 50 Ω 至 20 kΩ | 100 Ω 至 100 kΩ | 50 Ω 至 50 kΩ |
    | 功能范围 | 5 Ω 至 60 kΩ | 10 Ω 至 200 kΩ | 5 Ω 至 100 kΩ |
    | 标准容差 | ± 5 % | ± 5 % | ± 5 % |
    | 独立线性度 | ± 0.25 % | ± 0.25 % | ± 0.25 % |
    | 电气/机械旋转度 | 1080° ± 10° | 3600° ± 10° | 1800° ± 10° |
    | 功率等级(70°C) | 1.0 W | 2.0 W | 1.5 W |
    | 绝缘电阻 | ≥ 1000 MΩ (500 VDC) | ≥ 500 MΩ (500 VDC) |
    | 工作温度范围 | -55°C 至 +125°C |
    机械规格
    | 参数 | Model 533/535 | Model 534 |
    |
    | 轴承类型 | 套筒轴承 | 球轴承 |
    | 启动最大扭矩 | 0.7 oz.-in (50 g-cm) | 0.5 oz.-in (36 g-cm) |
    | 运行最大扭矩 | 0.6 oz.-in (43.20 g-cm) | 0.4 oz.-in (28.80 g-cm) |
    | 最大重量 | 0.75 oz. (21.26 g) / 1.25 oz. (35.44 g) |
    环境规格
    - 振动:15 g 通过 2000 Hz
    - 冲击:50 g
    - 使用寿命:300,000 转(Model 533)、1,000,000 转(Model 534/535)

    产品特点和优势


    Model 533, 534 和 535 具备以下独特功能和优势:
    - 多种安装方式:提供套筒和伺服安装设计。
    - 特殊阻值容差:支持至 1% 的阻值容差。
    - 可选配件:后轴延伸、支撑轴承和前端轴延伸。
    - 高级特性:支持高扭矩、中心抽头和滑动离合器等定制选项。
    - 环境适应性强:能够在极端温度下保持稳定性(-55°C 至 +125°C)。
    - 可靠性和耐用性:具有极高的旋转寿命(>1,000,000 转)和抗振动、冲击性能。

    应用案例和使用建议


    这些电阻器适用于以下应用场景:
    - 工业自动化设备:如精密传感器、电机控制器等。
    - 医疗设备:如MRI扫描仪、生命支持系统等。
    - 测试和测量仪器:如示波器、频谱分析仪等。
    使用建议:
    - 在选择合适的型号时,考虑所需的旋转角度和阻值范围。
    - 在高精度应用中,确保使用适当的安装方式以减少机械误差。
    - 使用过程中注意温度和环境条件的影响,避免超出规定的额定值。

    兼容性和支持


    Model 533, 534 和 535 可与多种标准电气设备兼容。Vishay 提供全面的技术支持和售后服务,包括产品咨询、维修和技术文档。对于具体的技术问题,可以通过联系技术支持团队获取帮助。

    常见问题与解决方案


    常见问题
    1. 启动扭矩过高:检查安装方式是否正确,确保没有额外的摩擦。
    2. 旋转寿命短:确认工作环境符合要求,避免过载。
    3. 温度波动导致精度下降:使用环境温控装置,避免温度变化影响精度。
    解决方案
    - 扭矩过高:重新校准安装或更换更合适的型号。
    - 寿命短:定期检查并维护,确保负载不超过额定值。
    - 精度下降:使用温度补偿电路或外部恒温装置。

    总结和推荐


    总体而言,Vishay Spectrol Model 533, 534 和 535 多圈绕线电阻器以其高精度、可靠性、多样化的功能和广泛的适用性,在众多高精度控制和测量应用中表现出色。如果您正在寻找一款能够满足高性能要求的电阻器,这些产品是您的理想选择。强烈推荐使用这些电阻器来提高系统的整体性能和稳定性。

534-1-1-103参数

参数
最大电容值 -
最小电容值 -
容差 ±5%
额定电压 -
长*宽*高 39.67mm(长度)*26.99mm(高度)
安装方式 焊接安装,面板安装
应用等级 工业级

534-1-1-103厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

534-1-1-103数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 其他可变电容 VISHAY INTERTECHNOLOGY 534-1-1-103 534-1-1-103数据手册

534-1-1-103封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 167.2434
25+ ¥ 164.3223
100+ ¥ 160.3922
250+ ¥ 155.9416
库存: 11
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 167.24
