首页  >  产品百科  >  BFC280905216

BFC280905216

产品分类: 其他可变电容
产品描述: 300V 1.8pF 10pF 通孔安装 7.4mm*6.7mm*9mm
供应商型号: 594-2222-809-05216
供应商: Mouser
标准整包数: 1
VISHAY INTERTECHNOLOGY 其他可变电容 BFC280905216

BFC280905216概述

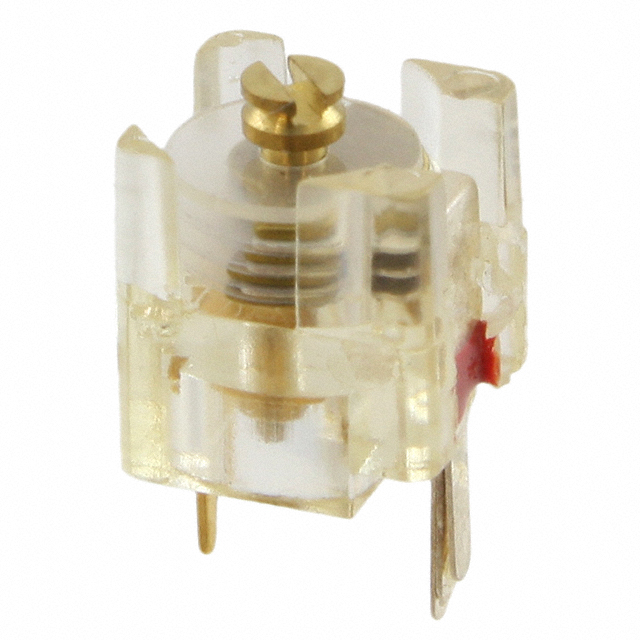

    Vishay BFC2 809 05 Film Dielectric Trimmer

    1. 产品简介


    Vishay的BFC2 809 05是一款高性能的薄膜电位器,主要应用于各种专业场合。其特点是拥有高温度类型,适用于频率匹配电路、医疗设备、射频(RF)系统等应用场景。这款电位器以其精确的调节能力、稳定的电气特性和良好的耐用性著称。

    2. 技术参数


    - 额定直流电压:300 VDC
    - 测试直流电压(1分钟):600 VDC
    - 最大接触电阻:5 mΩ
    - 最小绝缘电阻(定子与转子之间):10,000 MΩ
    - 工作温度范围:-40 °C 至 +125 °C
    - 封装尺寸:6 mm x 8 mm x 9 mm
    - 有效旋转角度:180°
    - 最大电容范围:1.2 pF / 3.5 pF 至 2 pF / 18 pF
    - 使用寿命:最多10次循环,每次旋转180°
    - 质量等级:按照 MIL-STD-105D 和 IEC 60410 标准进行抽样和数据评估,重大缺陷 < 0.15%,次要缺陷 < 0.65%

    3. 产品特点和优势


    - 高可靠性:能够在极端温度下稳定工作。
    - 高精度:能够进行精细调整,确保阻抗匹配电路的精准度。
    - 广泛的适用性:可用于多种应用场景,包括医疗、射频和专业设备。
    - 紧凑设计:小巧轻便,易于安装在印刷电路板上。
    - 长期稳定性:即使经过多次循环旋转,仍能保持良好的电气性能。

    4. 应用案例和使用建议


    BFC2 809 05电位器广泛应用于各种专业领域,如医疗设备和射频电路。在医疗设备中,它可确保阻抗匹配的精确性;在射频设备中,它可以提供稳定的信号调整。使用时,建议定期检查电容值的变化,确保设备的正常运行。如果需要长时间连续使用,建议选择更大容量的产品以减少寿命损耗。

    5. 兼容性和支持


    该电位器与常见的PCB组件兼容,可以轻松安装在任何标准PCB上。制造商提供了详尽的技术支持文档和快速响应的客户服务,确保用户能够获得及时的帮助和支持。对于购买和安装有任何疑问,都可以通过官方邮箱联系技术支持。

    6. 常见问题与解决方案


    - 问题1:如何更换调整工具?
    解决方案:该电位器支持顶部和底部调整,顶部可以用螺丝刀或调整钥匙,底部则需要专用钥匙。更换调整工具前,请确保设备已断电,并参照手册中的图示进行操作。

    - 问题2:电容值不稳定怎么办?
    解决方案:首先检查是否超过了规定的使用次数(最多10次)。如果未超过,请确认连接是否正确,必要时重新焊接引脚。如果问题仍然存在,可能需要考虑更换新的电位器。

    7. 总结和推荐


    综上所述,Vishay的BFC2 809 05是一款高效且可靠的薄膜电位器,适合各种严苛的应用环境。其优良的设计、广泛的适用性和制造商提供的全面支持,使其成为市场上极具竞争力的选择。无论是医疗设备还是射频系统,该产品都是理想的选择。强烈推荐给需要精密阻抗匹配和信号调整的专业用户。

BFC280905216参数

参数
最大电容值 10pF
最小电容值 1.8pF
容差 -
额定电压 300V
长*宽*高 7.4mm*6.7mm*9mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

BFC280905216厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

BFC280905216数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 其他可变电容 VISHAY INTERTECHNOLOGY BFC280905216 BFC280905216数据手册

BFC280905216封装设计

查看详情并下载
Symbol
Footprint
3D Model
