首页  >  产品百科  >  CDR35BX334AKUSAR

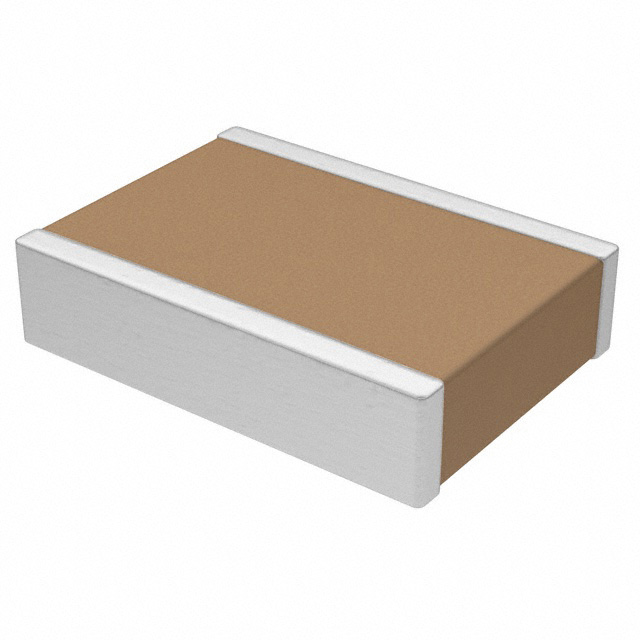

CDR35BX334AKUSAR

产品分类: 陶瓷电容
产品描述: 330nF ±10% 50V 1825 贴片安装 4.5mm*6.4mm*6.4mm
供应商型号:
供应商:
标准整包数: 0
VISHAY INTERTECHNOLOGY 陶瓷电容 CDR35BX334AKUSAR

CDR35BX334AKUSAR概述

    # Vishay Vitramon CDR-MIL-PRF-55681 系列多层陶瓷贴片电容器技术手册解析

    产品简介


    基本介绍
    Vishay Vitramon 的 CDR-MIL-PRF-55681 系列是专为军用设计的表面贴装型多层陶瓷贴片电容器(MLCC)。其典型用途包括航空电子系统、声纳系统、卫星系统、导弹应用以及全球定位和地理信息系统。该系列产品具有高可靠性和广泛的工作温度范围,适合恶劣环境下的工业应用。
    主要功能
    1. 高温稳定性和抗振性能,确保在极端条件下可靠运行。
    2. 能够承受军事级别的严苛测试,符合 MIL-PRF-55681 标准。
    3. 提供多种电容值和电压等级,满足不同电路设计需求。

    技术参数


    电气规格
    - 电容范围: 1.0 pF 至 470 nF
    - 电压范围: 6.3 VDC 至 100 VDC
    - 温度系数:
    - BP 类型: ± 30 ppm/°C(-55°C 至 +125°C)
    - BX 类型: ± 15% 或 ± 25%(取决于电压)
    - BR 类型: ± 15% 或 ± 40%(取决于电压)
    测试条件
    - 湿式制造工艺,提供高可靠性。
    - 测试频率:
    - ≤1000 pF: 1 MHz ± 50 kHz
    - 其他: 1 kHz ± 50 Hz
    工作环境
    - 温度范围: -55°C 至 +125°C
    - 损耗因数(DF): 最大 2.5%
    - 绝缘电阻: 最小 100,000 MΩ 或 1000 ΩF,取两者较小值

    产品特点和优势


    独特功能
    1. 军事级认证产品,符合联邦库存控制编号(Federal Stock Control Number)和 CAGE Code 2770A。
    2. 支持无铅焊锡材料,符合 RoHS 标准。
    3. 银钯电极系统(NME),提高长期可靠性。
    市场竞争力
    - 可靠的温度补偿能力。
    - 高达 100 VDC 的耐压能力。
    - 广泛的尺寸选择(从 0402 到 2225)。

    应用案例和使用建议


    应用场景
    - 飞行控制系统:利用其宽温稳定性确保信号完整性。
    - 卫星通信模块:结合其高可靠性应对太空辐射环境。
    - 导弹制导装置:采用其低老化率特性以维持长期性能。
    使用建议
    1. 根据具体电压需求选择合适的型号(如 BP、BX、BR)。
    2. 在高频应用中优先选用 BP 类型,因其更低的损耗因数。
    3. 对于低噪声需求的设计,推荐使用 BX 类型。

    兼容性和支持


    兼容性
    Vishay Vitramon 的 CDR-MIL-PRF-55681 系列产品可与其他标准 MLCC 元件良好兼容,适用于大多数现代电路板设计。
    支持服务
    制造商提供了详尽的技术文档和专业咨询团队(mlcc@vishay.com),用户可获取全面的技术支持及售后服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装后电容器失效 | 确保正确焊接并检查周围温度环境。 |
    | 温度漂移超出预期 | 更换温度系数更稳定的 BX 类型电容器。 |
    | 绝缘电阻低于最低要求 | 检查安装过程中是否存在污染物质。 |

    总结和推荐


    综合评估
    Vishay Vitramon 的 CDR-MIL-PRF-55681 系列以其卓越的可靠性和多功能性脱颖而出。其严格的军用标准认证、广泛的电容和电压范围以及良好的温度适应性使其成为高要求应用的理想选择。
    推荐使用
    强烈推荐该系列产品用于航空航天、军工及高端工业领域的电子设计项目。对于需要严格质量保证和高性能表现的应用场景,这款电容器无疑是最佳之选。

CDR35BX334AKUSAR参数

参数
电容值 330nF
容差 ±10%
温度系数 -
额定电压 50V
长*宽*高 4.5mm*6.4mm*6.4mm
通用封装 1825
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

CDR35BX334AKUSAR厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

CDR35BX334AKUSAR数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY CDR35BX334AKUSAR CDR35BX334AKUSAR数据手册

CDR35BX334AKUSAR封装设计

查看详情并下载
Symbol
Footprint
3D Model
