VY1472M61Y5UC63V0

产品分类: 陶瓷电容
产品描述: 4.7nF ±20% Y5U(E) 760V(AC) 通孔安装 15.5mm*5mm*19.5mm
供应商型号: X-VY1472M61Y5UC63V0
供应商: 国内现货
标准整包数: 1

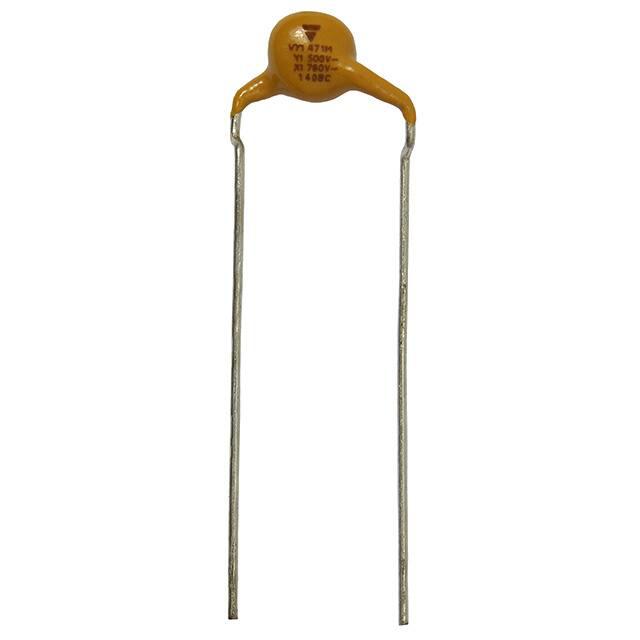

VISHAY INTERTECHNOLOGY 陶瓷电容 VY1472M61Y5UC63V0

VY1472M61Y5UC63V0概述


    产品简介


    VY1 Compact 系列是 Vishay BCcomponents 公司生产的一款交流线额定陶瓷盘式电容器。这类电容器分为 X1 和 Y1 两种等级,分别能够承受 760 VAC 和 500 VAC 的电压。它们适用于各种应用场景,如电源线路、线旁路、天线耦合、电磁干扰(EMI)和射频干扰(RFI)抑制及滤波。这些电容器采用紧凑设计,能够在严苛的工作环境中表现出色,非常适合在电力供应系统中发挥重要作用。

    技术参数


    - 额定电压:X1: 760 VAC (50 Hz),Y1: 500 VAC (50 Hz),1500 VDC
    - 测试电压:组件测试 (100%): 4000 VAC, 50 Hz, 2 s;随机采样测试 (破坏性测试): 4000 VAC, 50 Hz, 60 s;涂层耐压测试 (破坏性测试): 4000 VAC, 50 Hz, 60 s
    - 绝缘电阻:≥ 10,000 MΩ
    - 容差:± 20%
    - 损耗因子:最大 2.5% (1 kHz)
    - 温度特性:Y5U
    - 封装:Epoxy resin, isolating, flame retardant
    - 环境温度范围:-40 °C 到 +125 °C
    - 包装方式:Bulk, tape and reel, taped ammopack
    - 尺寸:直径 Dmax. 最大 15.5 mm,厚度 Tmax. 最大 5.0 mm,引脚间距 F 为 10.0 mm 或 12.5 mm
    - 电容范围:470 pF 至 4700 pF

    产品特点和优势


    VY1 Compact 系列电容器具有以下显著特点和优势:
    - 符合标准:该产品符合 IEC 60384-14 第四版规范。
    - 高可靠性:能够通过 10 kV 脉冲测试(每极性 10 次),并能承受 1000 小时 85°C/85% RH 条件下的 85% RH 潮湿热试验。
    - 紧凑设计:体积小巧,占用空间少。
    - 安全可靠:单层交流盘式安全电容器,用于电磁干扰和射频干扰抑制及滤波。
    - 引脚配置灵活:提供垂直(内联)弯折或直插式引脚,满足不同安装需求。

    应用案例和使用建议


    应用场景:
    - 电源线路
    - 线旁路
    - 天线耦合
    - 电磁干扰和射频干扰抑制及滤波
    使用建议:
    - 在安装过程中要确保电容器的引脚间距正确,以保证电容器的电气性能。
    - 使用时应遵循相应的测试条件,确保电容器在预期的工作条件下正常运行。
    - 对于高温环境的应用,可以考虑加强散热措施,确保电容器长期稳定工作。

    兼容性和支持


    VY1 Compact 系列电容器已经获得了多项国际认证,如 IEC 60384-14.4、UL 60384-14、DIN EN 60384-14、CSA E60384-1:03、CSA E60384-14:09 及 CQC 认证。这表明该产品与其他标准和设备高度兼容。厂商提供详细的技术支持和维护服务,包括详细的使用指南和技术文档。

    常见问题与解决方案


    - 问题:电容器无法通过脉冲电压测试。
    - 解决方案:检查引脚连接是否稳固,重新进行焊接或更换电容器。

    - 问题:电容器绝缘电阻低于标准。
    - 解决方案:检查是否存在污染或腐蚀,必要时更换电容器或进行清洁处理。
    - 问题:电容器外观受损。
    - 解决方案:检查运输过程中的保护措施,避免在搬运过程中造成物理损伤。

    总结和推荐


    综合评估:
    VY1 Compact 系列电容器以其卓越的可靠性、紧凑的设计和广泛的认证成为电力供应系统中不可或缺的元件。它的高精度、良好的机械性能和高绝缘电阻使其在电磁干扰和射频干扰抑制应用中表现出色。无论是用于家用电器还是工业设备,该系列产品都能提供可靠的性能和安全保障。
    推荐:
    鉴于上述特点和优势,强烈推荐 VY1 Compact 系列电容器用于需要高稳定性和可靠性的应用场景。对于要求严苛的电磁干扰和射频干扰抑制场合,选择 VY1 Compact 系列将是一个明智的选择。

VY1472M61Y5UC63V0参数

参数
电容值 4.7nF
容差 ±20%
温度系数 Y5U(E)
额定电压 760V(AC)
长*宽*高 15.5mm*5mm*19.5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

VY1472M61Y5UC63V0厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VY1472M61Y5UC63V0数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY VY1472M61Y5UC63V0 VY1472M61Y5UC63V0数据手册

VY1472M61Y5UC63V0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.034
50+ ¥ 2.0171
100+ ¥ 1.9832
500+ ¥ 1.9493
1000+ ¥ 1.9323
库存: 5
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 2.03
