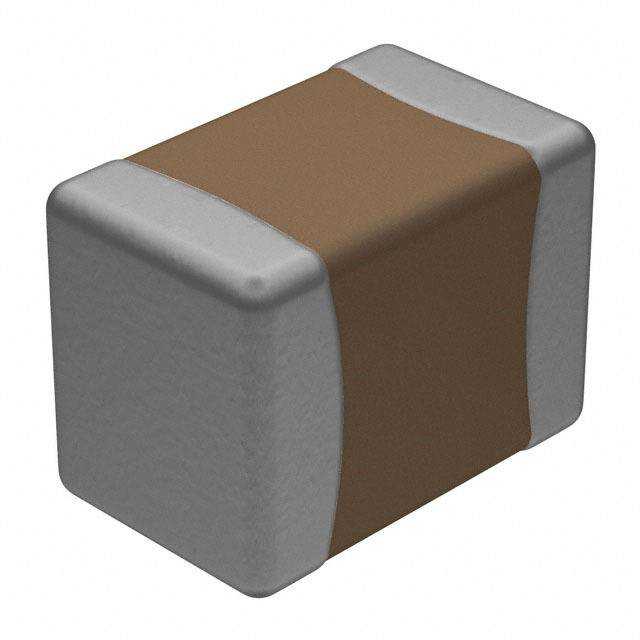

VJ0805A0R5BXACW1BC

产品分类: 陶瓷电容
产品描述: 0.5pF ±0.1pF C0G(NP0) 50V 0805 贴片安装 2mm(长度)*1.25mm(宽度)
供应商型号: 77-VJ0805A0R5BXACBC
供应商: Mouser
标准整包数: 1

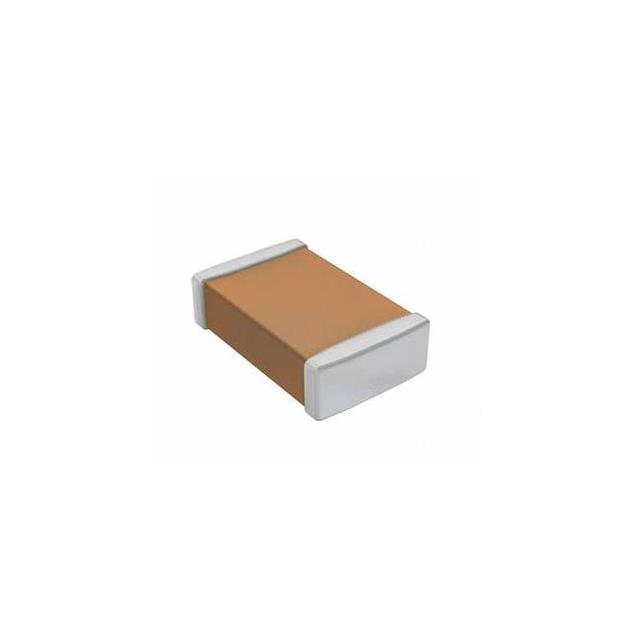

VISHAY INTERTECHNOLOGY 陶瓷电容 VJ0805A0R5BXACW1BC

VJ0805A0R5BXACW1BC概述


    产品简介


    VJ....W1BC Basic Commodity Series 是 Vishay 公司推出的一系列表面贴装多层陶瓷电容器(MLCC),适用于通用电子产品。本系列产品包括多种尺寸,如 0402 到 1210,以满足不同应用需求。这些电容器主要用于高频应用,并具有较高的耐温范围和多种介电材料选择,能够广泛应用于消费电子、电信、数据处理和移动设备等领域。

    技术参数


    工作温度范围
    - C0G (NP0):-55 °C 至 +125 °C
    - X5R:-55 °C 至 +85 °C
    - X7R:-55 °C 至 +125 °C
    - Y5V:-25 °C 至 +85 °C
    容量范围
    - C0G (NP0):0.5 pF 至 39 nF
    - X5R:47 nF 至 220 μF
    - X7R:100 pF 至 47 μF
    - Y5V:10 nF 至 100 μF
    额定电压范围
    - C0G (NP0):10 VDC 至 100 VDC
    - X5R:6.3 VDC 至 50 VDC
    - X7R:10 VDC 至 100 VDC
    - Y5V:6.3 VDC 至 100 VDC
    温度系数
    - C0G (NP0):0 ppm/°C ± 30 ppm/°C
    - X5R:± 15 %(无电压应用)
    - X7R:± 15 %(无电压应用)
    - Y5V:+ 30 % / - 80 %(无电压应用)
    绝缘电阻
    - ≥ 10 GΩ 或 R x C ≥ 500 Ω x F(两者取较小值)

    产品特点和优势


    1. 多种介电材料选择:包括超稳定的 C0G (NP0) 陶瓷介电材料、高容量的 X5R 和 X7R 陶瓷介电材料以及 Y5V 陶瓷介电材料。
    2. 宽泛的工作温度范围:能够在极端温度环境下稳定工作。
    3. 高可靠性:采用镍屏障和全锡端接,提升了电容器的可靠性。
    4. 先进的制造工艺:使用干片技术工艺和基底金属电极系统(BME)。
    5. 多种封装尺寸:可选的 0402 到 1210 封装,满足不同应用需求。

    应用案例和使用建议


    应用案例
    - 消费电子:手机、平板电脑、电视等。
    - 电信:基站、路由器等。
    - 数据处理:服务器、交换机等。
    - 移动应用:便携式医疗设备、便携式充电器等。
    使用建议
    1. 选择合适的介电材料:根据应用需求选择不同介电材料。例如,高频应用可选用 X7R 或 X5R 材料。
    2. 考虑温度系数:在选择电容器时,需注意其温度系数以确保在工作温度范围内稳定性。
    3. 额定电压:应用中的电压不应超过电容器的额定电压,以免影响性能。

    兼容性和支持


    兼容性
    - 该产品与标准焊接工艺兼容,如回流焊(Reflow)和波峰焊(Wave Soldering)。
    - 可与标准纸带和塑料带包装兼容。
    支持和维护
    - Vishay 提供详尽的技术文档和在线技术支持。
    - 通过技术支持邮箱 `mlcc@vishay.com` 进行咨询。

    常见问题与解决方案


    1. 电容器寿命缩短
    - 解决方案:确保在指定温度范围内使用电容器,并避免频繁热冲击。
    2. 电容器安装不当导致损坏
    - 解决方案:严格按照电容器尺寸选择合适的焊接方法和工艺参数。
    3. 焊接过程中出现缺陷
    - 解决方案:检查焊接参数是否符合要求,确保焊接温度和时间正确。

    总结和推荐


    VJ....W1BC Basic Commodity Series 系列多层陶瓷电容器凭借其多样化的介电材料选择、宽泛的工作温度范围和高可靠性,在消费电子、电信和数据处理等领域表现出色。其多种封装尺寸和先进的制造工艺使得它能够适应各种应用需求。此外,Vishay 提供详细的技术文档和支持服务,使用户在使用过程中更加得心应手。总体而言,VJ....W1BC Basic Commodity Series 是一款值得推荐的高品质电子元器件产品。

VJ0805A0R5BXACW1BC参数

参数
电容值 0.5pF
容差 ±0.1pF
温度系数 C0G(NP0)
额定电压 50V
长*宽*高 2mm(长度)*1.25mm(宽度)
通用封装 0805
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

VJ0805A0R5BXACW1BC厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VJ0805A0R5BXACW1BC数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY VJ0805A0R5BXACW1BC VJ0805A0R5BXACW1BC数据手册

VJ0805A0R5BXACW1BC封装设计

查看详情并下载
Symbol
Footprint
3D Model
