首页  >  产品百科  >  VJ2220A102KXUSTX1

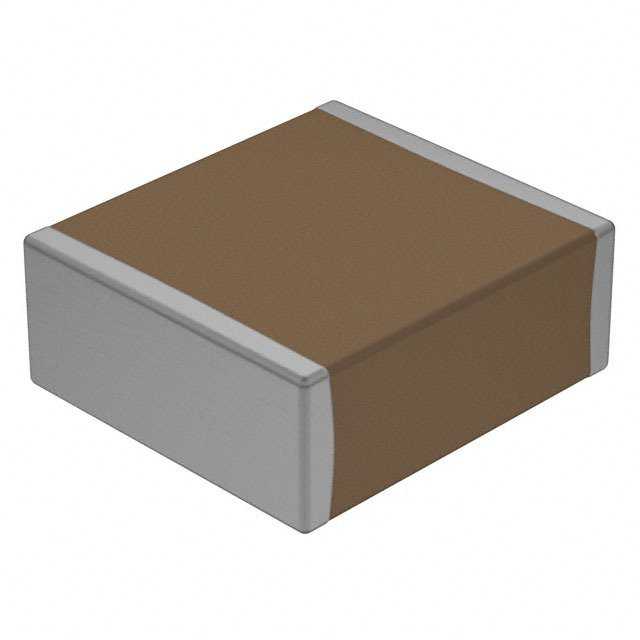

VJ2220A102KXUSTX1

产品分类: 陶瓷电容
产品描述: 1nF ±10% C0G(NP0) 250V 2220 贴片安装 5.59mm*5.08mm*5.08mm
供应商型号: F-VJ2220A102KXUSTX1
供应商: 海外现货
标准整包数: 1000
VISHAY INTERTECHNOLOGY 陶瓷电容 VJ2220A102KXUSTX1

VJ2220A102KXUSTX1概述

    Vishay Vitramon C0G (NP0) 安全认证电容器

    产品简介


    Vishay Vitramon 的 C0G (NP0) 安全认证电容器是一种表面贴装型多层陶瓷芯片电容器,适用于安全认证应用。该产品系列主要包括X1/Y2 和 X2 两类,具有高度可靠性和卓越的电气性能,适用于各种高要求的应用场景。

    技术参数


    C0G (NP0) 安全认证电容器的关键技术参数如下:
    - 电容范围:X1 / Y2 类:10 pF 至 1.0 nF;X2 类:10 pF 至 390 pF
    - 电压范围:X1 / Y2 类:250 VAC;X2 类:250 VAC
    - 温度系数:0 ppm/°C ± 30 ppm/°C(-55 °C 至 +125 °C)
    - 耗散因数:最大值为 0.1%
    - 绝缘电阻:+25 °C 下最小值为 100,000 MΩ 或 1000 ΩF 孰低者;+125 °C 下最小值为 10,000 MΩ 或 100 ΩF 孰低者
    - 老化率:每十年的最大老化率为 0%
    - 脉冲峰值电压:X1 / Y2 类:5000 V;X2 类:2500 V
    - 直流耐压等级:X1 / Y2 类:2000 VDC;X2 类:1500 VDC

    产品特点和优势


    C0G (NP0) 安全认证电容器的主要优势包括:
    - 获得 IEC 60384-14 认证,确保了产品的安全性。
    - 特种安全认证电容器,可承受高压和高频率下的应用。
    - 可靠的 Noble Metal Electrode (NME) 系统保证了长时间的稳定性能。
    - 柔性终止层(W)增强了弯曲性能。
    - 温度系数低,确保在极端环境下的稳定性能。

    应用案例和使用建议


    这些电容器广泛应用于多个领域,如:
    - 电源供应:在电源系统中提供稳定的电容性能。
    - EMI 和 AC 线路滤波:用于减少电磁干扰和线路噪声。
    - 电动汽车充电系统:确保充电过程的安全和稳定性。
    - 防雷和电压浪涌保护:保障设备免受雷击和电压浪涌的损害。
    - 隔离器:提供可靠的电气隔离。
    使用建议:
    - 在安装时要特别注意焊接热应力,以避免损坏。
    - 选择合适的焊接垫尺寸,以确保良好的焊点质量。
    - 注意存储条件,特别是在湿度和腐蚀性气体环境下应采取额外保护措施。

    兼容性和支持


    - C0G (NP0) 安全认证电容器通过了多项国际认证,如 VDE 和 CAN/CCSAus,确保其在全球范围内的通用性。
    - Vishay 提供完善的技术支持和售后服务,确保客户能够顺利使用和维护该产品。

    常见问题与解决方案


    - 问题:产品存放时间过长,导致焊接不良。
    解决方案:检查焊接垫的清洁度和焊锡质量,必要时重新清洗和焊接。
    - 问题:产品出现高温下电气性能下降。
    解决方案:确认是否符合规定的操作温度范围,避免超出极限温度使用。
    - 问题:产品在特定应用中表现不稳定。
    解决方案:联系 Vishay 客户支持团队,进行详细的电气测试和验证。

    总结和推荐


    综上所述,Vishay Vitramon 的 C0G (NP0) 安全认证电容器以其优异的电气特性和广泛的适用范围,成为众多高端应用的理想选择。特别是其获得的多项国际认证和强大的技术支持,使其在市场上具有显著的竞争优势。我们强烈推荐此产品用于需要高可靠性电容器的应用场合。

VJ2220A102KXUSTX1参数

参数
电容值 1nF
容差 ±10%
温度系数 C0G(NP0)
额定电压 250V
长*宽*高 5.59mm*5.08mm*5.08mm
通用封装 2220
安装方式 贴片安装
零件状态 在售

VJ2220A102KXUSTX1厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VJ2220A102KXUSTX1数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY VJ2220A102KXUSTX1 VJ2220A102KXUSTX1数据手册

VJ2220A102KXUSTX1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.9401 ¥ 7.9629
2000+ $ 0.9317 ¥ 7.8918
3000+ $ 0.9233 ¥ 7.8207
库存: 3000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 7962.9
