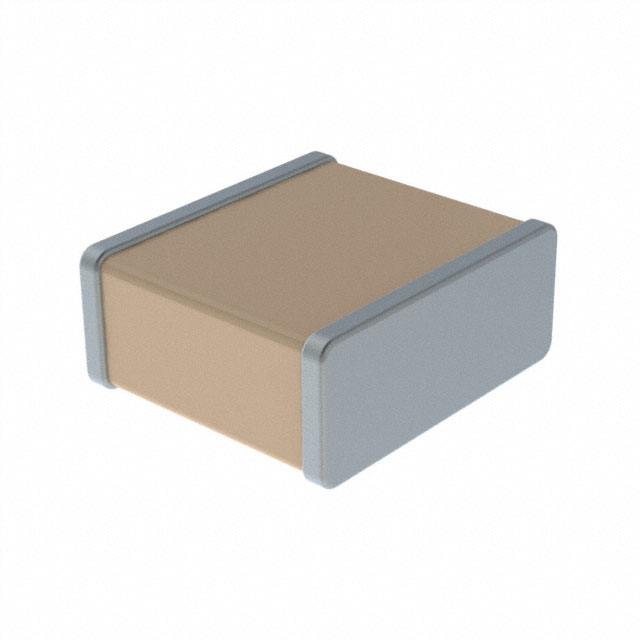

HV2225Y102KXMATHV

产品分类: 陶瓷电容
产品描述: 1nF ±10% X7R 5KV 2225 贴片安装 5.59mm(长度)*6.35mm(宽度)
供应商型号: 2611570
供应商: 海外现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 陶瓷电容 HV2225Y102KXMATHV

HV2225Y102KXMATHV概述

    HV High Voltage Series: Surface Mount Multilayer Ceramic Chip Capacitors
    Vishay Vitramon
    [Document Number: 45228]
    [Revision: 17-Dec-2019]

    1. 产品简介


    产品类型:
    高压表面贴装多层陶瓷电容器(MLCC),适用于高电压应用环境。
    主要功能:
    - 高压破裂强度
    - 优异的可靠性和热冲击性能
    - 保护表面涂层防止表面电弧
    - 可靠的贵金属电极系统
    应用领域:
    - 输入滤波电容
    - 输出滤波电容
    - 减少MOSFET电压尖峰的钳位电容
    - 开关电源的滤波
    - 照明及其他交流应用

    2. 技术参数


    - 电容范围:
    - C0G (NP0): 15 pF 至 3.3 nF
    - X7R: 47 pF 至 15 nF
    - 电压范围:
    - C0G (NP0): 3000 VDC, 4000 VDC, 5000 VDC
    - X7R: 3000 VDC, 4000 VDC, 5000 VDC, 6000 VDC, 8000 VDC
    - 温度系数(TCC):
    - C0G (NP0): 0 ppm/°C ± 30 ppm/°C
    - X7R: ± 15 % from -55 °C to +125 °C
    - 损耗因子(DF):
    - C0G (NP0): ≤ 0.1 % at 1.0 VRMS, 1 MHz (≤ 1000 pF); ≤ 0.1 % at 1.0 VRMS, 1 kHz (> 1000 pF)
    - X7R: ≤ 2.5 % at 1.0 VRMS, 1 kHz
    - 绝缘电阻:
    - C0G (NP0): ≥ 100 000 MΩ (25 °C), ≥ 10 000 MΩ (125 °C)
    - X7R: ≥ 100 000 MΩ (25 °C), ≥ 10 000 MΩ (125 °C)
    - 老化率:
    - C0G (NP0): ≤ 0 % per decade
    - X7R: ≤ 1 % per decade

    3. 产品特点和优势


    - C0G (NP0) 电介质:
    - 高可靠性,优秀的热冲击性能
    - 温度系数低,几乎零温度漂移
    - 卓越的绝缘电阻
    - X7R 电介质:
    - 较高的工作温度范围,-55°C 至 +125°C
    - 良好的频率响应和高温下的稳定性
    - 稳定的直流偏置特性

    4. 应用案例和使用建议


    - 输入滤波电容:
    - 适用于需要高精度和稳定性的场合,如电源管理电路。
    - 建议根据具体应用选择合适的电容值和电压等级。
    - 输出滤波电容:
    - 用于开关电源,减少输出纹波电压。
    - 注意电容的温度系数和老化特性,确保长期稳定运行。
    - 钳位电容:
    - 在高压环境中保护MOSFET等敏感组件免受电压尖峰的影响。
    - 定期检测电容的老化情况,确保其正常工作。

    5. 兼容性和支持


    - 兼容性:
    - 这些电容器可以与其他标准表面贴装元器件兼容,安装过程无需特殊处理。
    - 厂商支持:
    - 如有任何技术疑问,可联系 Vishay 官方技术支持邮箱 mlcc@vishay.com 获取帮助。

    6. 常见问题与解决方案


    - 问题1:电容值不稳定
    - 解决方案:检查环境条件,确保在适宜温度和湿度下使用;确认电容器的额定电压不超过规定值。
    - 问题2:焊接过程中损坏
    - 解决方案:参考焊接建议,确保焊锡温度和时间符合要求;采用适当的封装材料。

    7. 总结和推荐


    综合评估:
    HV High Voltage Series 电容器以其出色的可靠性和稳定性,在多种高电压应用中表现出色。C0G (NP0) 和 X7R 两种电介质具有各自的优势,适用于不同的应用场景。
    推荐使用:
    对于需要高可靠性和稳定性的高电压应用,强烈推荐使用这些电容器。特别是对于开关电源、照明和其他交流应用,这些电容器能显著提高系统的整体性能和稳定性。
    版权所有 © 2021 Vishay Intertechnology, Inc.保留所有权利。

HV2225Y102KXMATHV参数

参数
电容值 1nF
容差 ±10%
温度系数 X7R
额定电压 5KV
长*宽*高 5.59mm(长度)*6.35mm(宽度)
通用封装 2225
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

HV2225Y102KXMATHV厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

HV2225Y102KXMATHV数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY HV2225Y102KXMATHV HV2225Y102KXMATHV数据手册

HV2225Y102KXMATHV封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 14.1458
10+ ¥ 11.9475
50+ ¥ 10.705
100+ ¥ 10.705
200+ ¥ 10.5138
500+ ¥ 10.3226
2500+ ¥ 10.3226
5000+ ¥ 10.3226
库存: 59
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 14.14
