WKO101KCPCRAKR

产品分类: 陶瓷电容
产品描述: 100pF ±10% Y5S 440V(AC) 通孔安装 8mm*5mm*11mm
供应商型号: 14M-WKO101KCPCRAKR
供应商: 云汉优选
标准整包数: 1

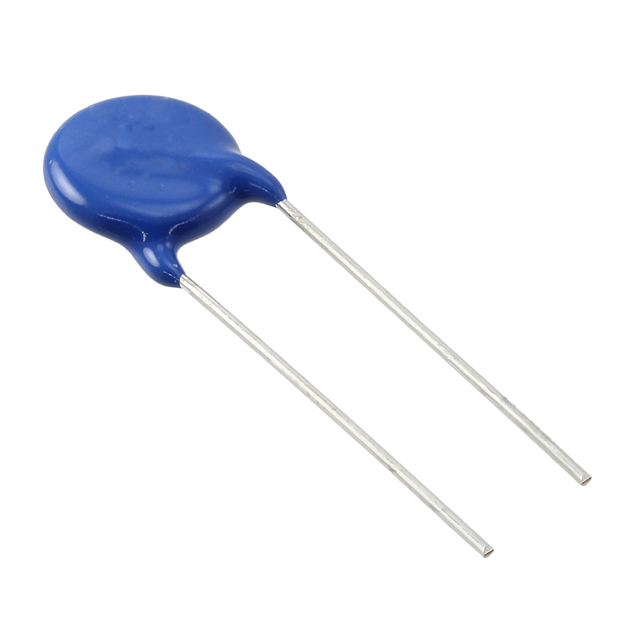

VISHAY INTERTECHNOLOGY 陶瓷电容 WKO101KCPCRAKR

WKO101KCPCRAKR概述

    Vishay WKO系列陶瓷安规电容器技术手册解析

    产品简介


    Vishay公司的WKO系列陶瓷安规电容器是一种专为交流线路设计的陶瓷电容。这些电容器符合IEC 60384-14标准,适用于X1(440 VAC)和Y2(300 VAC)安全等级的应用场合。它们主要用于EMI/RFI抑制、旁路应用及滤波电路中,是电力系统、通信设备及消费电子等领域不可或缺的电子元件。

    技术参数


    | 参数 | 规格 |

    | 额定电压 | X1: 440 VAC,Y2: 300 VAC |
    | 工作温度范围 | -40°C 至 +125°C |
    | 容量范围 | 33 pF 至 4.7 nF |
    | 容差 | ±10% 或 ±20% |
    | 隔离电阻 | ≥ 6000 MΩ (500 VDC) |
    | 耐压测试 | 2600 VAC,持续时间:2秒(组件测试),60秒(随机抽样测试) |
    | 耗散因数 | Class 1:最大 0.5% (1 MHz);Class 2:最大 2.5% (1 kHz) |

    产品特点和优势


    - 高可靠性:通过多项国际认证(IEC 60384-14.4、UL 60384-14.1、CSA E60384-1、CSA E60384-14),保证在各种恶劣条件下的稳定运行。
    - 广泛应用:适用于多种EMI/RFI抑制和滤波电路,覆盖从低频到高频的应用需求。
    - 多型号选择:提供不同规格的电容器,满足不同的设计需求。
    - 结构可靠:采用蓝环氧树脂涂层,具有良好的防火性能。

    应用案例和使用建议


    应用场景
    - 电源线旁路应用
    - 通信设备中的EMI滤波
    - 消费电子设备中的噪声抑制
    使用建议
    - 在选择容量时,需考虑具体应用的频率和电压要求,以确保最佳的性能。
    - 使用时需注意引脚间距和直径,确保与PCB板良好焊接。
    - 安装时避免电容器受到物理冲击,以防损坏。

    兼容性和支持


    - 兼容性:可以方便地与其他电子元件配合使用,广泛应用于各类电子产品中。
    - 技术支持:Vishay公司提供了详尽的技术文档和支持服务,包括产品手册、认证证书和故障排除指南等。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 容量波动较大 | 检查是否工作在额定温度范围内,并确认引脚连接良好 |
    | 损耗大 | 检查是否安装在合适的工作环境中,减小周围干扰源的影响 |
    | 测试耐压时损坏 | 确保正确接地,并严格按照规范进行耐压测试 |

    总结和推荐


    Vishay WKO系列陶瓷安规电容器是一款高性能的产品,具备优异的可靠性、广泛的应用范围及良好的兼容性。无论是对于电源线旁路还是EMI/RFI抑制应用,它都是理想的选择。强烈推荐给需要高效、稳定的陶瓷电容器的工程师和设计师们。通过严格的质量控制和多样化的型号选择,Vishay WKO系列电容器能够满足各类工业和商业需求。

WKO101KCPCRAKR参数

参数
电容值 100pF
容差 ±10%
温度系数 Y5S
额定电压 440V(AC)
长*宽*高 8mm*5mm*11mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

WKO101KCPCRAKR厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WKO101KCPCRAKR数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY WKO101KCPCRAKR WKO101KCPCRAKR数据手册

WKO101KCPCRAKR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.8334
10+ ¥ 2.575
30+ ¥ 2.0166
100+ ¥ 1.7834
300+ ¥ 1.7166
1500+ ¥ 1.6666
库存: 1400
起订量: 1 增量: 1500
交货地:
最小起订量为:1
合计: ¥ 2.83
