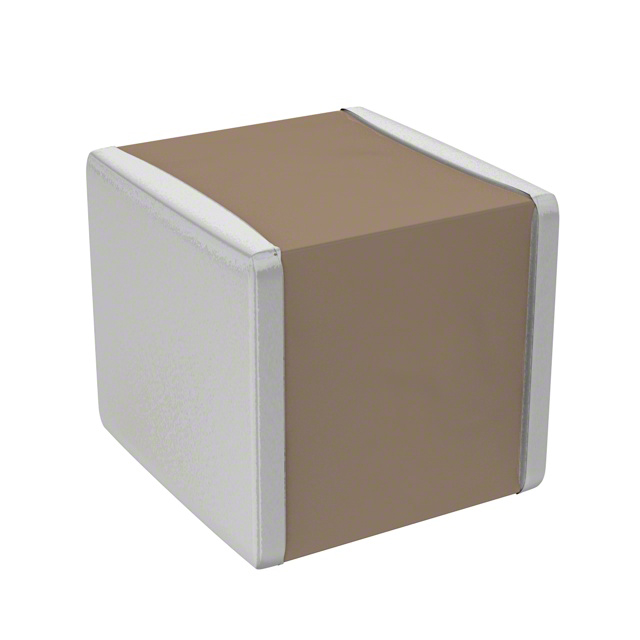

VJ1111D331KXLAT

产品分类: 陶瓷电容
产品描述: 330pF ±10% C0G(NP0) 630V 1111 贴片安装 2.98mm*2.79mm*2.79mm
供应商型号: 77-VJ1111D331KXLAT
供应商: Mouser
标准整包数: 1
VISHAY INTERTECHNOLOGY 陶瓷电容 VJ1111D331KXLAT

VJ1111D331KXLAT概述

    QUAD HIFREQ Series: Overview and Technical Specifications

    产品简介


    产品类型:多层陶瓷电容器(MLCC),适用于射频功率应用。
    主要功能:高频率,超稳定,具有高Q值的陶瓷材料。
    应用领域:MRI系统、射频仪器、激光器、CATV系统、UHF/微波RF功率放大器、滤波网络、定时电路、混频器、振荡器、阻抗匹配网络。

    技术参数


    - 外形尺寸:0505, 1111, 2525, 3838。
    - 工作温度范围:
    - 全范围:-55°C 至 +125°C。
    - 高温扩展:0505 型号:0.1 pF 至 75 pF,-55°C 至 200°C;1111 型号:0.2 pF 至 200 pF,-55°C 至 200°C。
    - 电容范围:
    - 0505:0.1 pF 至 100 pF。
    - 1111:0.2 pF 至 1000 pF。
    - 2525:1.0 pF 至 2700 pF。
    - 3838:1.0 pF 至 5100 pF。
    - 额定电压:
    - 0505:200 VDC 至 250 VDC。
    - 1111:300 VDC 至 1500 VDC。
    - 2525:300 VDC 至 3600 VDC。
    - 3838:500 VDC 至 7200 VDC。
    - 温度系数:C0G(D)0 ppm/°C ± 30 ppm/°C,从 -55°C 至 +125°C。
    - 损耗因子(Dissipation Factor, DF):C0G(D)0.05% 最大,1.0 VRMS 和 1 MHz 时。
    - 老化率:每十年 0% 最大。
    - 绝缘电阻(Insulation Resistance, IR):
    - +25°C 下:最小 100 000 MΩ 或 1000 μF,以较低者为准。
    - +125°C 下:最小 10 000 MΩ 或 100 μF,以较低者为准。
    - 介电强度测试:按 EIA-198-2-E 方法 103 进行,具体电压如下:
    - ≤ 250 VDC 额定:最小 250% 的额定电压。
    - 300 VDC 额定:最小 150% 的额定电压。
    - 630 VDC 至 1000 VDC 额定:150% 的额定电压。
    - ≥ 1500 VDC:120% 额定电压。

    产品特点和优势


    - 稳定的陶瓷材料:采用超稳定且高Q值的陶瓷材料。
    - 高频率响应:适用于高频率射频应用。
    - 可靠的设计:可靠的贵金属电极(NME)系统。
    - 环保设计:无铅端子,适用于RoHS合规需求。

    应用案例和使用建议


    - MRI 系统:由于高精度和稳定性的要求,适用于磁共振成像系统的线圈和发生器。
    - 射频仪器:在各种射频设备中使用,如激光器、电缆电视系统(CATV)、超高频/微波射频功率放大器。
    - 滤波网络:适用于需要高精度电容值的应用场合,如滤波器和定时电路。
    - 建议:对于高频应用,建议使用较大容量的型号以确保足够的带宽。同时,在极端温度环境中应考虑温度系数的影响。

    兼容性和支持


    - 兼容性:QUAD HIFREQ系列电容器与多种射频设备和其他电子元件兼容。
    - 支持:供应商提供全面的技术支持,包括设计咨询和技术文档,可通过联系mlccrf@vishay.com获得帮助。

    常见问题与解决方案


    - 问题:低温度环境下电容值不稳定。
    - 解决方案:确认应用温度范围,并选择适用的温度补偿型电容器。
    - 问题:长期使用后老化率不理想。
    - 解决方案:选择具有更小老化率的型号,并定期检查和维护。
    - 问题:在高温环境下绝缘电阻降低。
    - 解决方案:在设计时考虑更高耐温等级的型号,或者使用额外的散热措施。

    总结和推荐


    QUAD HIFREQ系列多层陶瓷电容器是针对射频应用的理想选择。它们具备出色的稳定性、可靠性及高频率响应能力,适合应用于MRI系统、射频仪器及其他高性能射频设备。对于希望在设计中引入高精度和稳定性的工程师来说,这是一个值得信赖的选择。总体而言,我们强烈推荐此系列的产品用于高要求的应用场景。

VJ1111D331KXLAT参数

参数
电容值 330pF
容差 ±10%
温度系数 C0G(NP0)
额定电压 630V
长*宽*高 2.98mm*2.79mm*2.79mm
通用封装 1111
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装

VJ1111D331KXLAT厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VJ1111D331KXLAT数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY VJ1111D331KXLAT VJ1111D331KXLAT数据手册

VJ1111D331KXLAT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 0.5471 ¥ 4.6226
5000+ $ 0.5471 ¥ 4.6226
库存: 0
起订量: 2500 增量: 1
交货地:
最小起订量为:2500
合计: ¥ 0
直接购买
加入购物车
