WKP101KCPEF0KR

产品分类: 陶瓷电容
产品描述: 100pF ±10% Y5S 760V(AC) 通孔安装 8mm*6mm*11mm
供应商型号: WKP101KCPEF0KR-ND
供应商: Digi-Key
标准整包数: 8000

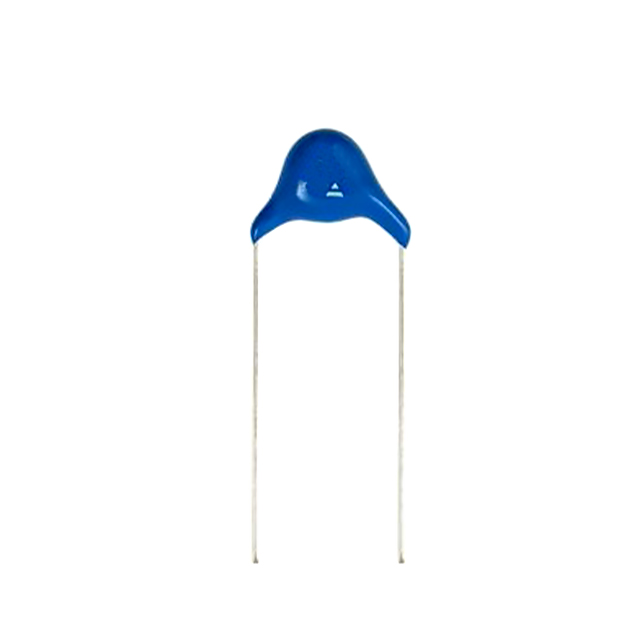

VISHAY INTERTECHNOLOGY 陶瓷电容 WKP101KCPEF0KR

WKP101KCPEF0KR概述

    WKP Series AC Line Rated Ceramic Disc Capacitors

    1. 产品简介


    WKP系列陶瓷片式电容器是专为交流线路设计的,符合国际电工委员会(IEC)标准的高性能安全电容器。它们广泛应用于各类需要抗干扰和滤波功能的设备中,如电磁干扰(EMI)/射频干扰(RFI)抑制、跨线、旁路、天线耦合等。该系列产品提供X1和Y1类电容,适用于严格的工业和消费电子产品应用。

    2. 技术参数


    以下是WKP系列电容器的技术规格和性能参数:
    | 参数 | 描述 |

    | 电压等级 | X1: 760 VAC (50/60 Hz),Y1: 500 VAC (50/60 Hz) |
    | 容量范围 | 33 pF 到 4.7 nF |
    | 容差 | ±10%,±20% |
    | 绝缘电阻 | ≥10000 MΩ (500 VDC, 60 s) |
    | 损耗因子 | Class 1: ≤0.5% (1 kHz),Class 2: ≤2.5% (1 kHz) |
    | 测试电压 | 4000 VAC (50 Hz, 2 s/60 s/60 s) |
    | 工作温度范围 | -40°C 至 +125°C |
    | 封装尺寸 | 3.0 mm 至 18.0 mm (直径) |
    | 引脚配置 | 0.6 mm 或 0.8 mm 直径,引脚间距10.0 mm 或 12.5 mm |
    | 材料分类 | 符合RoHS标准 |

    3. 产品特点和优势


    WKP系列电容器具有以下显著优势:
    - 高可靠性:符合严格的IEC 60384-14.4标准,通过多项安全测试。
    - 广泛的引脚配置:提供多种引脚直径和间距选择,方便不同应用场合。
    - 优异的温度稳定性:-40°C至+125°C的工作温度范围,适用于严苛的工业环境。
    - 高绝缘强度:通过4000 VAC耐压测试,确保在高电压下的稳定性和安全性。
    - 多种认证:获得IEC、UL、CSA等多家机构的安全认证。

    4. 应用案例和使用建议


    WKP系列电容器在以下几个方面有着广泛的应用:
    - EMI/RFI抑制和过滤:WKP电容器能够有效抑制电磁干扰,确保设备正常运行。例如,在家电设备中安装WKP电容器可以减少电磁干扰的影响。
    - 天线耦合:在无线通信设备中,WKP电容器可以用于天线的匹配和耦合,提高信号传输质量。
    - 电源输入端保护:在开关电源中,WKP电容器可以作为跨线电容器,起到保护作用。
    使用建议:
    - 在进行电路设计时,根据具体应用场景选择合适的电容值。
    - 确保电容器正确连接并接地,以避免潜在的安全隐患。
    - 在高压环境下使用时,务必按照手册要求进行测试和验证。

    5. 兼容性和支持


    WKP系列电容器兼容广泛的电子设备和系统,可与主流电路板和器件配合使用。此外,Vishay公司提供了详细的技术文档和客户支持服务,包括但不限于产品选型指南、安装手册和技术支持热线,以确保用户能够快速有效地解决问题。

    6. 常见问题与解决方案


    - 问题1:如何确定正确的电容值?
    - 解决方案:根据具体应用场景和需求选择合适的电容值,参考产品手册中的应用示例。
    - 问题2:如何处理高温环境下的性能下降问题?
    - 解决方案:选择具备更高温度稳定性的型号,如Class 1 N750(U2J)。
    - 问题3:如何判断电容器是否损坏?
    - 解决方案:定期检查电容器的外观是否有异常,使用万用表测量其阻抗和损耗因子。

    7. 总结和推荐


    综上所述,WKP系列AC线额定陶瓷盘式电容器以其卓越的性能、高可靠性和广泛的适用性,在众多电子设备和系统中展现出强大的竞争力。我们强烈推荐用户在需要X1和Y1类电容的场景中选用此系列电容器。无论是从性能、安全还是支持角度考虑,WKP系列电容器都是值得信赖的选择。

WKP101KCPEF0KR参数

参数
电容值 100pF
容差 ±10%
温度系数 Y5S
额定电压 760V(AC)
长*宽*高 8mm*6mm*11mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

WKP101KCPEF0KR厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WKP101KCPEF0KR数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY WKP101KCPEF0KR WKP101KCPEF0KR数据手册

WKP101KCPEF0KR封装设计

查看详情并下载
Symbol
Footprint
3D Model
