首页  >  产品百科  >  VY1681M29Y5UC63V0

VY1681M29Y5UC63V0

产品分类: 陶瓷电容
产品描述: 680pF ±20% Y5U(E) 760V(AC) 插件 通孔安装 7.5mm*5mm*11.5mm
供应商型号: UA-VY1681M29Y5UC63V0
供应商: 海外现货
标准整包数: 1000

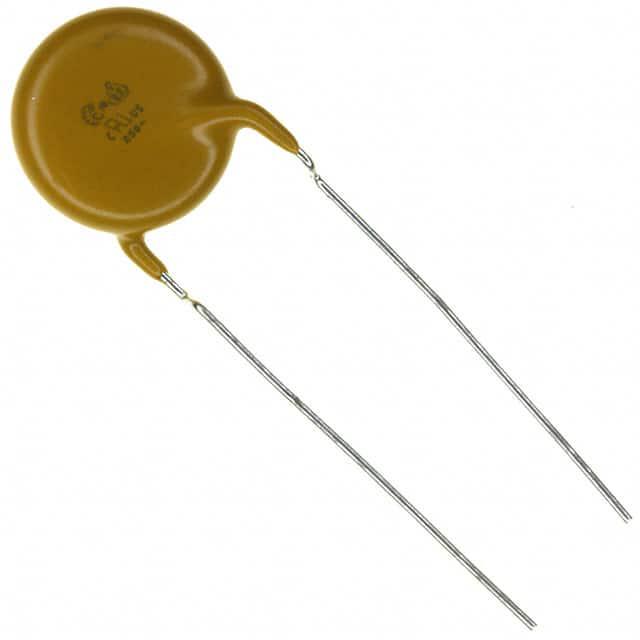

VISHAY INTERTECHNOLOGY 陶瓷电容 VY1681M29Y5UC63V0

VY1681M29Y5UC63V0概述

    VY1 Compact Series AC Line Rated Ceramic Disc Capacitors

    产品简介


    Vishay BCcomponents 的 VY1 Compact Series 是一款符合 IEC 60384-14 标准的 AC 线路陶瓷盘式电容器,具有多种型号和规格。这些电容器适用于高压和高可靠性需求的应用场合,如电源滤波、电磁干扰抑制及天线耦合。该系列产品分为 X1 和 Y1 两种类型,分别适用于 760 VAC 和 500 VAC 的应用环境。

    技术参数


    - 电容范围:470 pF 至 4700 pF
    - 额定电压:
    - X1 类型:760 VAC, 50 Hz;1500 VDC
    - Y1 类型:500 VAC, 50 Hz;1500 VDC
    - 测试电压:
    - 组件测试(100%):4000 VAC, 50 Hz, 2 秒
    - 随机抽样测试(破坏性测试):4000 VAC, 50 Hz, 60 秒
    - 绝缘电阻:≥ 10,000 MΩ
    - 容差:± 20%
    - 损耗因子:最大 2.5% (1 kHz)
    - 温度特性:Y5U
    - 工作温度范围:-40 °C 至 +125 °C

    产品特点和优势


    - 紧凑设计:相比传统型号,尺寸更小,有助于减小终端设备的体积。
    - 高可靠性:可承受高达 10 kV 的脉冲电压,通过了严格的安全测试。
    - 耐湿热性能:在 85°C/85% RH 条件下能稳定运行 1000 小时。
    - 防燃材料:采用阻燃环氧树脂封装,满足 UL 94 V-0 标准,且为无卤素材料。
    - 合规认证:获得 IEC、UL、DIN EN、CSA 及 CQC 等多项认证。

    应用案例和使用建议


    - X1/Y1 类型:用于交流线路中的安规要求,例如电磁干扰抑制、电源滤波、天线耦合。
    - 使用建议:
    - 在进行电路布局时,应考虑适当的散热措施以确保电容器在高温下的稳定性。
    - 为了延长使用寿命,在潮湿环境中建议增加防潮保护措施。

    兼容性和支持


    - 兼容性:与其他标准陶瓷电容器兼容,便于替换。
    - 支持和维护:Vishay 提供详尽的技术文档和样品套件(如 VY11-KIT-CS),以便于客户快速验证和使用产品。

    常见问题与解决方案


    1. 问题:电容值不稳定。
    - 解决方案:检查安装环境是否满足规定的湿度和温度条件,确保没有外部机械应力影响。
    2. 问题:无法通过绝缘电阻测试。
    - 解决方案:检查封装是否有破损,确认引脚连接是否牢固。
    3. 问题:工作时出现发热现象。
    - 解决方案:优化电路布局,确保良好的散热设计,或者考虑使用更高散热效率的产品型号。

    总结和推荐


    VY1 Compact Series 电容器凭借其紧凑的设计、高可靠性和广泛的应用认证,是适用于高压、高温和高湿度环境的理想选择。无论是作为电源滤波还是电磁干扰抑制,这些电容器都能提供卓越的性能。强烈推荐此系列产品用于需要高安全等级和高性能的电子设备设计中。

VY1681M29Y5UC63V0参数

参数
电容值 680pF
容差 ±20%
温度系数 Y5U(E)
额定电压 760V(AC)
长*宽*高 7.5mm*5mm*11.5mm
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

VY1681M29Y5UC63V0厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VY1681M29Y5UC63V0数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY VY1681M29Y5UC63V0 VY1681M29Y5UC63V0数据手册

VY1681M29Y5UC63V0封装设计

查看详情并下载
Symbol
Footprint
3D Model
