VJ0805D241KXPAJ

产品分类: 陶瓷电容
产品描述: 240pF ±10% C0G(NP0) 250V 0805 贴片安装 2mm(长度)*1.25mm(宽度)
供应商型号: 2134066
供应商: 海外现货
标准整包数: 1

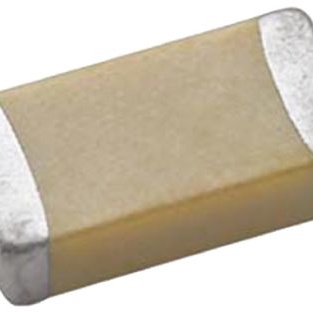

VISHAY INTERTECHNOLOGY 陶瓷电容 VJ0805D241KXPAJ

VJ0805D241KXPAJ概述

    VJ HIFREQ 系列:高性能多层陶瓷电容

    产品简介


    VJ HIFREQ系列 是 Vishay Vitramon 生产的一款表面贴装型多层陶瓷芯片电容器,专为高频应用设计。该系列产品采用超稳定且具有高Q值的电介质材料制造,适用于多种应用场合,包括射频(RF)和微波仪器、基站、无线设备、宽带通信、医疗设备、军事设备及卫星通信等领域。

    技术参数


    尺寸
    - 0402, 0505, 0603, 0805, 1111, 2525, 3838
    工作温度范围
    - -55°C 到 +125°C
    电容范围
    - 0402: 0.1 pF 至 82 pF
    - 0505: 0.1 pF 至 1.0 nF
    - 0603: 0.1 pF 至 470 pF
    - 0805: 0.1 pF 至 1.5 nF
    - 1111: 0.2 pF 至 5.1 nF
    - 2525: 1.0 pF 至 3.0 nF
    - 3838: 1.0 pF 至 12 nF
    额定电压
    - 0402: 25 VDC 至 200 VDC
    - 0505: 50 VDC 至 250 VDC
    - 0603: 25 VDC 至 250 VDC
    - 0805: 25 VDC 至 250 VDC
    - 1111: 50 VDC 至 1500 VDC
    - 2525: 300 VDC 至 3600 VDC
    - 3838: 300 VDC 至 7200 VDC
    温度系数
    - C0G (D): ±30 ppm/°C(从-55°C到+125°C)
    损耗因子
    - C0G (D): 0.05%最大值(1.0 VRMS,1 MHz,值≤1000 pF)
    - C0G (D): 0.05%最大值(1.0 VRMS,1 kHz,值>1000 pF)
    老化率
    - 0% 最大值每十年
    绝缘电阻
    - 常温下:最小100 000 MΩ 或 1000 ΩF(以较低者为准)
    - 高温125°C下:最小10 000 MΩ 或 100 ΩF(以较低者为准)
    介电强度测试
    - 按照EIA-198-2-E标准方法103进行测试

    产品特点和优势


    VJ HIFREQ系列多层陶瓷电容具有以下显著特点:
    - 非磁性铜端子,100%锡电镀,哑光表面处理
    - 铅(Pb)-自由端子,适用于无铅装配要求
    - 可靠的Noble金属电极系统,具有高度可靠性和长期稳定性
    - 具有非常高的场可靠性,通过精密的设计、材料选择和工艺控制实现
    - 适用于各种高温和高压环境,如射频和微波仪器、无线通信、卫星通信等

    应用案例和使用建议


    该系列产品广泛应用于RF和微波仪器、基站、无线设备、宽带通信、医疗设备和军事设备等。例如,在无线设备中,这些电容器可以提供稳定的频率响应和高Q值,从而保证设备在高频率下的优异性能。对于应用工程师而言,建议根据具体应用场景和要求选择合适的电容值和电压等级,以确保最佳性能。

    兼容性和支持


    该产品兼容无铅焊接工艺,支持多种包装形式(如7"卷带、11 1/4" / 13"卷带、散装、托盘包装等)。Vishay Vitramon 提供详细的技术支持文档和在线资源,帮助用户正确安装和使用该产品。此外,制造商还提供详细的电气特性和应用指南,以确保产品的最佳使用效果。

    常见问题与解决方案


    Q1: 如何确保正确的焊接温度?
    - A1: 参考 Vishay Soldering Recommendations(www.vishay.com/doc?45034),遵循推荐的焊接条件,避免过高的温度导致损坏。
    Q2: 在何种情况下需要特别注意电容器的老化问题?
    - A2: 在高频率和高功率应用中,需定期检查并更换老化的电容器,以确保系统的稳定运行。
    Q3: 是否有特定的存储要求?
    - A3: 存储时需保持干燥和低温环境,避免电容器受潮或暴露于极端温度条件下。

    总结和推荐


    总体来看,VJ HIFREQ系列多层陶瓷电容凭借其出色的高频性能、高可靠性以及宽泛的应用范围,在射频和微波应用领域中具有极高的竞争力。无论是在高精度测量还是严苛的工作环境下,都能展现出色的性能。因此,强烈推荐给需要高可靠性电容解决方案的设计师和工程师们。

VJ0805D241KXPAJ参数

参数
电容值 240pF
容差 ±10%
温度系数 C0G(NP0)
额定电压 250V
长*宽*高 2mm(长度)*1.25mm(宽度)
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

VJ0805D241KXPAJ厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VJ0805D241KXPAJ数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY VJ0805D241KXPAJ VJ0805D241KXPAJ数据手册

VJ0805D241KXPAJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1.0508
50+ ¥ 0.9425
100+ ¥ 0.796
250+ ¥ 0.796
500+ ¥ 0.7642
1000+ ¥ 0.7005
5000+ ¥ 0.7005
10000+ ¥ 0.7005
库存: 18640
起订量: 54 增量: 0
交货地:
最小起订量为:50
合计: ¥ 47.12
