VJ1206A100JXGAT5Z

产品分类: 陶瓷电容
产品描述: 10pF ±5% C0G(NP0) 1KV 1206 贴片安装 3.2mm(长度)*1.6mm(宽度)
供应商型号: 4208503
供应商: element14
标准整包数: 3000

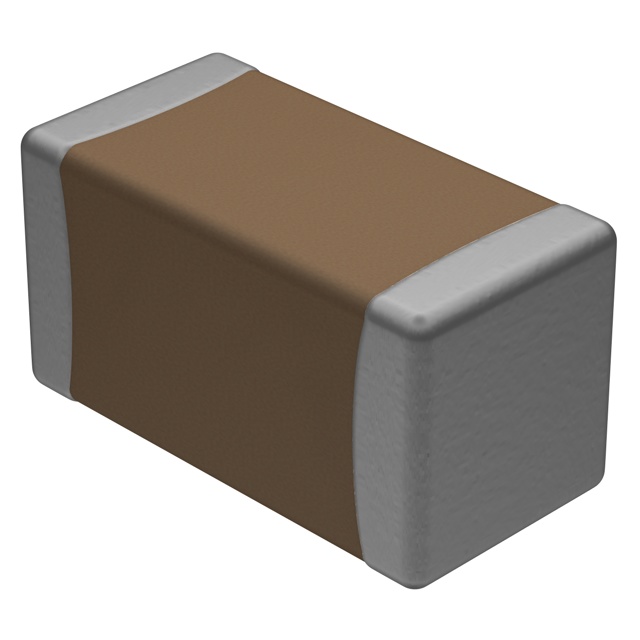

VISHAY INTERTECHNOLOGY 陶瓷电容 VJ1206A100JXGAT5Z

VJ1206A100JXGAT5Z概述

    Vishay Vitramon HVArc Guard® 技术手册解析

    产品简介


    Vishay Vitramon 的 HVArc Guard® 是一款专为高压应用设计的多层陶瓷电容器(MLCC),具备防止表面闪络的独特技术。它能够在高电压环境中提供优异的性能,相较于标准的高电压MLCC,它可以提供更高的电容值同时占用更小的板载空间。此外,HVArc Guard® 在电压崩溃阈值上也比竞争对手的产品高出一倍。

    技术参数


    - 温度范围: -55°C 至 +125°C
    - 电容范围:
    - C0G (NP0): 10 pF 至 8.2 nF
    - X7R: 220 pF 至 270 nF
    - 电压范围:
    - C0G (NP0): 1000 VDC 至 2500 VDC
    - X7R: 250 VDC 至 1000 VDC
    - 老化率: C0G (NP0) 为0%,X7R为1%每十年
    - 介电强度测试: 按照EIA 198-2-E方法103进行
    - 电容温度系数: C0G (NP0) 为0 ppm/°C ± 30 ppm/°C,X7R为± 15%
    - 损耗因子 (DF):
    - C0G (NP0): 0.1%最大
    - X7R: 2.5%最大
    - 绝缘电阻:
    - C0G (NP0): +25°C下最小100 000 MΩ或1000 μF两者取较小值
    - X7R: +25°C下最小100 000 MΩ或1000 μF两者取较小值
    - C0G (NP0): +125°C下最小10 000 MΩ或100 μF两者取较小值
    - X7R: +125°C下最小10 000 MΩ或100 μF两者取较小值

    产品特点和优势


    HVArc Guard® 的核心优势在于其防表面闪络的能力,这使得它非常适合用于电源供应、DC/DC转换器、反激式转换器中的电压倍增器等应用场合。相比其他高电压MLCC,它的体积更小、电容值更高,从而节省电路板空间,且具有更高的可靠性。

    应用案例和使用建议


    - 电源供应:确保在高电压环境下工作的稳定性。
    - DC/DC 转换器(升压和降压):提升电源效率并减少散热问题。
    - 反激式转换器中的电压倍增器:提供更高的输出电压。

    建议在使用时注意,1000V额定产品不适合应用于220VAC以上的交流/照明应用,而500V和630V的产品则不适用于110VAC以上的应用。为了保证最佳效果,用户需根据具体应用需求选择合适的产品型号,并遵循制造商的指导建议。

    兼容性和支持


    HVArc Guard® 支持导电环氧树脂安装方式,并且可以采用聚合物端子以增加抗板弯裂能力。这些特殊配置的可用性需要与厂家联系确认。厂商提供了详尽的包装和储存条件指南,以帮助客户正确处理和存放产品。

    常见问题与解决方案


    1. 问题: 高温环境下的性能下降。
    - 解决: 选择高温适应性强的材料,并保持良好的散热条件。
    2. 问题: 长期使用后的电容变化。
    - 解决: 定期检测电容值,必要时更换产品。
    3. 问题: 表面闪络现象。
    - 解决: 确保正确的安装方法,避免接触腐蚀性物质。

    总结和推荐


    Vishay Vitramon 的 HVArc Guard® 多层陶瓷电容器凭借其独特的防表面闪络技术和卓越的高电压性能,成为电源管理领域的优秀选择。它不仅适用于多种高要求的应用环境,而且能够显著提升系统稳定性和可靠性。如果您正在寻找高性能的高压应用解决方案,强烈推荐考虑使用HVArc Guard®。

VJ1206A100JXGAT5Z参数

参数
电容值 10pF
容差 ±5%
温度系数 C0G(NP0)
额定电压 1KV
长*宽*高 3.2mm(长度)*1.6mm(宽度)
通用封装 1206
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

VJ1206A100JXGAT5Z厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VJ1206A100JXGAT5Z数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY VJ1206A100JXGAT5Z VJ1206A100JXGAT5Z数据手册

VJ1206A100JXGAT5Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
