首页  >  产品百科  >  VJ0805A470JXBMC

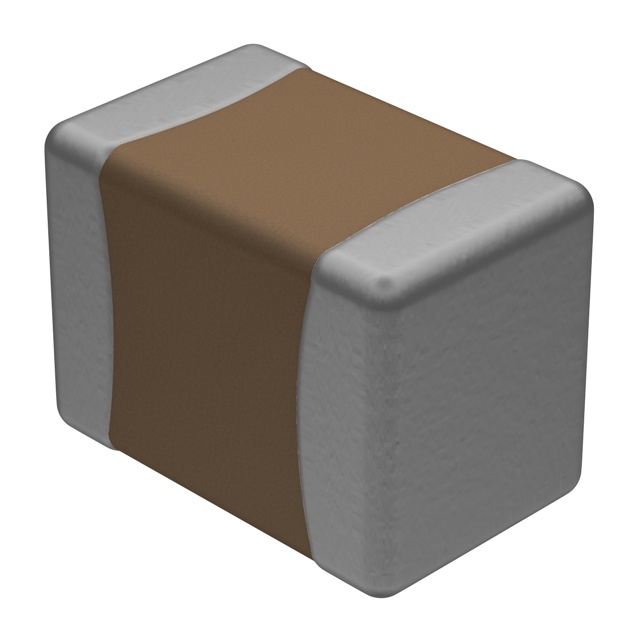

VJ0805A470JXBMC

产品分类: 陶瓷电容
产品描述: 47pF ±5% C0G(NP0) 100V 0805 贴片安装 2mm(长度)*1.25mm(宽度)
供应商型号: 77-VJ0805A470JXBMC
供应商: Mouser
标准整包数: 1
VISHAY INTERTECHNOLOGY 陶瓷电容 VJ0805A470JXBMC

VJ0805A470JXBMC概述

    Vishay Vitramon VJ Commercial Series

    产品简介


    Vishay Vitramon 的 VJ Commercial 系列提供了一种适用于商业应用的表面贴装多层陶瓷芯片电容器(MLCC)。这一系列涵盖了 C0G (NP0) 和 X7R 两种介电材料,广泛应用于各种电路中,如定时电路、传感应用、去耦合和滤波、浪涌抑制等。凭借其卓越的性能和可靠性,这些电容器在多个关键领域展现出了强大的能力。

    技术参数


    以下是VJ Commercial 系列的详细技术参数:
    - C0G (NP0)介电材料
    - 操作温度范围:-55°C 到 +150°C(高于+125°C时特性改变)
    - 容量范围:1 pF 至 56 nF
    - 电压范围:25 VDC 至 1000 VDC
    - 温度系数容差:0 ppm/°C ± 30 ppm/°C (从 -55°C 到 +125°C)
    - 介质损耗因数:0.1% 最大值(在 1.0 VRMS 和 1 MHz 时,容量 ≤ 1000 pF;1.0 VRMS 和 1 kHz 时,容量 > 1000 pF)
    - 绝缘电阻:+25°C 下最小 100 000 MΩ 或 1000 ΩF,以较小者为准;+125°C 下最小 10 000 MΩ 或 100 ΩF,以较小者为准
    - 老化率:每十年最大 0%
    - X7R介电材料
    - 操作温度范围:-55°C 到 +150°C(高于+125°C时特性改变)
    - 容量范围:120 pF 至 6.8 μF
    - 电压范围:16 VDC 至 1000 VDC
    - 温度系数容差:± 15% (从 -55°C 到 +125°C,0 VDC 应用)
    - 介质损耗因数:16 V / 25 V 额定值下最大 3.5%(在 1.0 VRMS 和 1 kHz 时);大于 25 V 额定值下最大 2.5%(在 1.0 VRMS 和 1 kHz 时)
    - 绝缘电阻:+25°C 下最小 100 000 MΩ 或 1000 ΩF,以较小者为准;+125°C 下最小 10 000 MΩ 或 100 ΩF,以较小者为准
    - 老化率:每十年最大 1%

    产品特点和优势


    - 高稳定性:C0G (NP0) 介电材料具有非常低的温度系数容差(TCC),能够提供极高的温度稳定性。
    - 出色的滤波性能:C0G (NP0) 和 X7R 两种材料都能满足高频率下的滤波需求。
    - 优异的老化特性:长时间内保持稳定性能。
    - 广泛的适用性:覆盖多种电压和容量值,适用于不同的电路设计。
    - 可靠的设计:采用可靠的金属电极系统(NME),并经过湿法工艺处理。

    应用案例和使用建议


    这些电容器广泛应用于各种场合,例如传感器和扫描仪应用、电路板的去耦合和滤波、浪涌抑制等。具体使用建议如下:
    - 传感器和扫描仪应用:选择适合特定应用场景的介电材料和电压等级,以确保最佳效果。
    - 去耦合和滤波:根据电路的需求选择合适的电容器容量和额定电压。
    - 浪涌抑制:对于高压应用,推荐使用 X7R 材料以应对高温和大电流情况。

    兼容性和支持


    VJ Commercial 系列产品具备良好的兼容性,可以轻松集成到现有的电子系统中。制造商提供详细的安装指南和技术支持,帮助客户解决各种技术难题。

    常见问题与解决方案


    常见问题及解决方案包括:
    - 问题:电路过热
    - 解决方案:检查电容器的额定电压和工作环境,确保不超负荷运行。

    - 问题:电容器失效
    - 解决方案:更换不符合规格的电容器,并确保按照正确的步骤进行安装。

    总结和推荐


    综上所述,Vishay Vitramon VJ Commercial 系列的电容器是一款高品质的产品,具有卓越的性能和广泛的应用领域。它在高精度和可靠性要求的电路设计中表现出色,特别适合于高稳定性的应用场合。强烈推荐给对产品质量和性能有较高要求的工程师和技术人员。
    如有任何疑问,请联系技术支持团队:mlcc@vishay.com。

VJ0805A470JXBMC参数

参数
电容值 47pF
容差 ±5%
温度系数 C0G(NP0)
额定电压 100V
长*宽*高 2mm(长度)*1.25mm(宽度)
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

VJ0805A470JXBMC厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VJ0805A470JXBMC数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY VJ0805A470JXBMC VJ0805A470JXBMC数据手册

VJ0805A470JXBMC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.2415 ¥ 2.0407
10+ $ 0.1553 ¥ 1.3119
100+ $ 0.1058 ¥ 0.894
500+ $ 0.0869 ¥ 0.7343
1000+ $ 0.0682 ¥ 0.5763
3000+ $ 0.0572 ¥ 0.4837
9000+ $ 0.0486 ¥ 0.4107
24000+ $ 0.0454 ¥ 0.3833
45000+ $ 0.0399 ¥ 0.3372
库存: 8937
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2.04
