首页  >  产品百科  >  VJ2008A100JXUSTX1

VJ2008A100JXUSTX1

产品分类: 陶瓷电容
产品描述: 10pF ±5% C0G(NP0) 250V(AC) 2008 贴片安装 5.08mm(长度)*2.03mm(宽度)
供应商型号: 2478218
供应商: 海外现货
标准整包数: 5

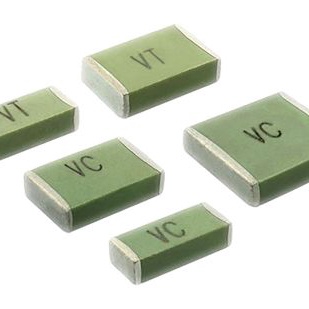

VISHAY INTERTECHNOLOGY 陶瓷电容 VJ2008A100JXUSTX1

VJ2008A100JXUSTX1概述

    # Vishay Vitramon VJ Safety Certified Capacitors C0G (NP0)

    产品简介


    Vishay Vitramon的VJ系列安全认证电容器是专为满足IEC 60384-14标准设计的表面贴装多层陶瓷芯片电容器。这类电容器具备可靠性和安全性,特别适用于电源、通信设备、家电、防雷击和电压浪涌保护等多种应用场合。

    技术参数


    以下是该产品的主要技术规格和性能参数:
    - 工作温度范围: -55 °C 至 +125 °C
    - 额定电压:
    - X1 / Y2:250 VAC
    - X2:250 VAC
    - 电容范围:
    - X1 / Y2:10 pF 至 1.0 nF
    - X2:10 pF 至 470 pF
    - 温度系数: 0 ppm/°C ± 30 ppm/°C (-55 °C 至 +125 °C)
    - 介质材料: C0G (NP0)(温度系数极小)
    - 损耗因子 (DF): 最大0.1%(对于值 ≤ 1000 pF,1.0 VRMS,1 MHz;或按IEC 60384-14,在1.0 VRMS,10 kHz)
    - 绝缘电阻:
    - 在+25 °C下最小为100,000 MΩ 或 1000 µF(取最小值)
    - 在+125 °C下最小为10,000 MΩ 或 100 µF(取最小值)
    - 老化率: 每十年最大0%
    - 电压证明测试:
    - X1 / Y2:1500 VAC (RMS),持续60秒 ± 1秒
    - X2:1075 VDC,持续60秒 ± 1秒
    - 峰值冲击电压:
    - X1 / Y2:5000 V
    - X2:2500 V
    - 气候分类: 符合EN 60068-1标准的55/125/21

    产品特点和优势


    1. 安全认证: 通过IEC 60384-14标准的安全测试,适用于严苛的应用环境。
    2. 高可靠性: 使用湿法工艺制造,采用可靠的贵金属电极系统。
    3. 宽温度范围: 可在-55 °C至+125 °C的极端温度范围内稳定工作。
    4. 温度稳定性: 采用C0G (NP0) 材料,温度系数极小,适合温度敏感应用。
    5. 高绝缘电阻: 优异的电气绝缘性能,确保长期稳定运行。
    6. 高电压耐受性: 能承受高达5000 V的峰值冲击电压,适应高压环境。

    应用案例和使用建议


    应用案例
    - 电源供应: 在开关电源中提供稳定的滤波和耦合作用。
    - 电话机和传真机: 提供EMI过滤和AC线路滤波,确保信号质量和稳定性。
    - 家电设备: 如冰箱、空调等,用于电压浪涌和雷击防护。
    - 照明设备: 用于灯具的启动电路和保护。
    使用建议
    - 选择合适的封装尺寸: 根据具体应用需求选择2008、2012或2220封装。
    - 确保安装正确: 严格按照制造商提供的安装指南进行操作,避免机械损伤。
    - 保持干燥清洁: 储存时注意环境湿度,防止潮湿影响电容器的性能。

    兼容性和支持


    这些电容器符合RoHS和Halogen-Free标准,确保环保要求。厂商提供了详细的选型图表和包装信息,确保客户能够轻松选择和采购合适的产品。此外,Vishay Vitramon还提供了详尽的技术支持和售后服务,以确保客户的满意度。

    常见问题与解决方案


    问题1: 电容值随时间变化?
    - 解决办法: 这是由于电容器的老化特性导致的。定期检查并根据需要更换。
    问题2: 绝缘电阻下降?
    - 解决办法: 确保储存条件符合规范,远离腐蚀性气体和高温环境。
    问题3: 焊接不良?
    - 解决办法: 仔细遵循焊接指南,确保焊点干净无氧化物。

    总结和推荐


    综上所述,Vishay Vitramon的VJ安全认证电容器具备优异的电气性能和可靠的安全性,适用于多种严苛的应用环境。它们在电源、通信、家电和照明等领域表现出色,可以作为这些领域的首选组件。强烈推荐该产品给需要高可靠性和严格认证要求的客户。

VJ2008A100JXUSTX1参数

参数
电容值 10pF
容差 ±5%
温度系数 C0G(NP0)
额定电压 250V(AC)
长*宽*高 5.08mm(长度)*2.03mm(宽度)
通用封装 2008
安装方式 贴片安装
包装方式 卷带包装

VJ2008A100JXUSTX1厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VJ2008A100JXUSTX1数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY VJ2008A100JXUSTX1 VJ2008A100JXUSTX1数据手册

VJ2008A100JXUSTX1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 3.6621
50+ ¥ 3.3804
250+ ¥ 3.155
500+ ¥ 3.0987
1000+ ¥ 3.0987
2000+ ¥ 3.0423
10000+ ¥ 3.0423
库存: 887
起订量: 15 增量: 0
交货地:
最小起订量为:5
合计: ¥ 18.31
