VJ0805D201KXPAJ

产品分类: 陶瓷电容
产品描述: 200pF ±10% C0G(NP0) 250V 0805 贴片安装 2mm(长度)*1.25mm(宽度)
供应商型号: 10B-2134064-4
供应商: 国内现货
标准整包数: 1

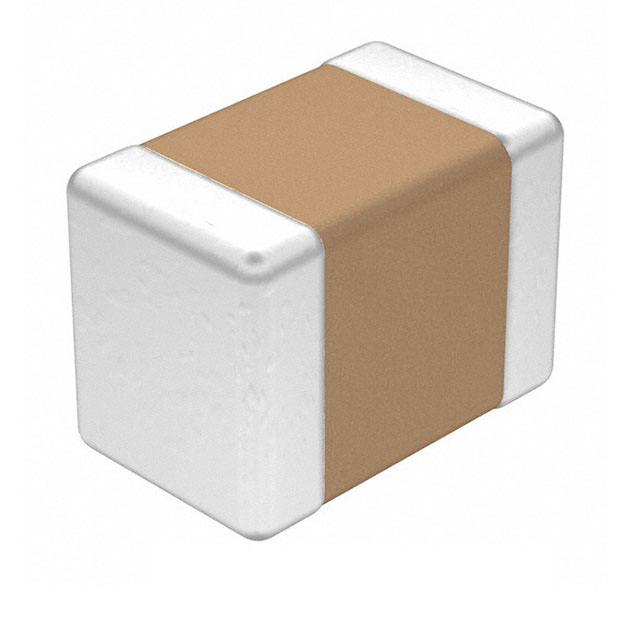

VISHAY INTERTECHNOLOGY 陶瓷电容 VJ0805D201KXPAJ

VJ0805D201KXPAJ概述

    Vishay Vitramon VJ HIFREQ Series Multilayer Ceramic Capacitors

    1. 产品简介


    Vishay Vitramon 的 VJ HIFREQ 系列多层陶瓷片式电容器专为高频应用设计。该系列提供多种尺寸,包括 0402、0505、0603、0805、1111、2525 和 3838 尺寸,适用于各种高频率和高性能要求的应用场景。这些电容器在射频(RF)、微波仪器、基站、无线设备、宽带通信系统、医疗仪器测试设备、军事设备(如雷达和通信设备)以及卫星通信等方面有着广泛应用。

    2. 技术参数


    - 操作温度范围:-55°C 至 +125°C
    - 额定电压范围:
    - 0402: 25 VDC 至 200 VDC
    - 0505: 50 VDC 至 250 VDC
    - 0603: 25 VDC 至 250 VDC
    - 0805: 25 VDC 至 250 VDC
    - 1111: 50 VDC 至 1500 VDC
    - 2525: 300 VDC 至 3600 VDC
    - 3838: 300 VDC 至 7200 VDC
    - 电容范围:
    - 0402: 0.1 pF 至 82 pF
    - 0505: 0.1 pF 至 1.0 nF
    - 0603: 0.1 pF 至 470 pF
    - 0805: 0.1 pF 至 1.5 nF
    - 1111: 0.2 pF 至 5.1 nF
    - 2525: 1.0 pF 至 3.0 nF
    - 3838: 1.0 pF 至 12 nF
    - 频率特性:最高可达到 1500 MHz
    - 温度系数:0 ppm/°C ± 30 ppm/°C
    - 损耗因子(Dissipation Factor):最大 0.05% @ 1.0 VRMS 和 1 MHz
    - 老化率:最大 0%
    - 绝缘电阻:在 +25°C 和额定电压下最小值为 100 MΩ 或 1000 ΩF,以较小者为准

    3. 产品特点和优势


    - 超稳定且高 Q 值介电材料:确保在高频应用中的出色性能。
    - 非磁性铜端子:提高了抗干扰能力和机械强度。
    - 可靠的贵重金属电极(NME)系统:增强产品的长期可靠性。
    - 采用严格的制造工艺:确保非常高的场可靠性。
    - 符合 RoHS 规范:对环境友好。

    4. 应用案例和使用建议


    - 射频和微波仪器:在高频电路中实现稳定且低损耗的电容功能。
    - 基站和无线设备:帮助提高设备的整体性能,减少信号衰减。
    - 宽带通信:增强带宽并降低信号失真。
    - 医疗设备和测试设备:确保高精度测量和测试结果。
    使用建议:
    - 确保电路板设计中考虑到电容器的高频性能,特别是在选择 PCB 材料和走线布局时。
    - 注意电容器的温度系数,确保在实际工作环境中不会导致显著的电容变化。
    - 选择适合应用需求的额定电压和电容值,以避免过压和过载。

    5. 兼容性和支持


    - 兼容性:VJ HIFREQ 系列电容器与多种电子元器件和设备兼容,具体兼容性可以在制造商文档中找到。
    - 支持和服务:Vishay 提供详尽的技术支持,包括在线资源、文档和技术问答服务,以帮助客户更好地使用该系列产品。

    6. 常见问题与解决方案


    - 问题一:电容器寿命缩短。
    - 解决方案:检查电路设计是否合理,避免过压和过流情况。保持电路板清洁,防止灰尘和其他杂质影响电容器的正常工作。

    - 问题二:电容值不稳定。
    - 解决方案:确认电路板布局是否合适,避免过近走线造成的寄生效应。确保所选电容器的温度系数满足应用需求。

    - 问题三:信号失真增加。
    - 解决方案:检查电容器的频率响应,选择适合高频应用的电容器型号。优化电路设计,减少信号路径中的阻抗不匹配。

    7. 总结和推荐


    Vishay Vitramon 的 VJ HIFREQ 系列电容器在高频应用中表现出色,具有卓越的稳定性、高可靠性和良好的温度特性。对于需要在高频环境下保持电容稳定性的应用场景,该系列产品是一个理想的选择。基于以上特性和广泛的应用实例,强烈推荐该系列产品用于高端高频应用中。

VJ0805D201KXPAJ参数

参数
电容值 200pF
容差 ±10%
温度系数 C0G(NP0)
额定电压 250V
长*宽*高 2mm(长度)*1.25mm(宽度)
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

VJ0805D201KXPAJ厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VJ0805D201KXPAJ数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY VJ0805D201KXPAJ VJ0805D201KXPAJ数据手册

VJ0805D201KXPAJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 1.137
250+ ¥ 1.1151
500+ ¥ 1.0921
40000+ ¥ 1.0921
库存: 18500
起订量: 190 增量: 1
交货地:
最小起订量为:100
合计: ¥ 113.7
直接购买
加入购物车
