F471K33Y5RP6UK5R

产品分类: 陶瓷电容
产品描述: 470pF ±10% Y5R 2KV 通孔安装 8.5mm(长度)*5mm(宽度)
供应商型号: UA-F471K33Y5RP6UK5R
供应商: 海外现货
标准整包数: 1500

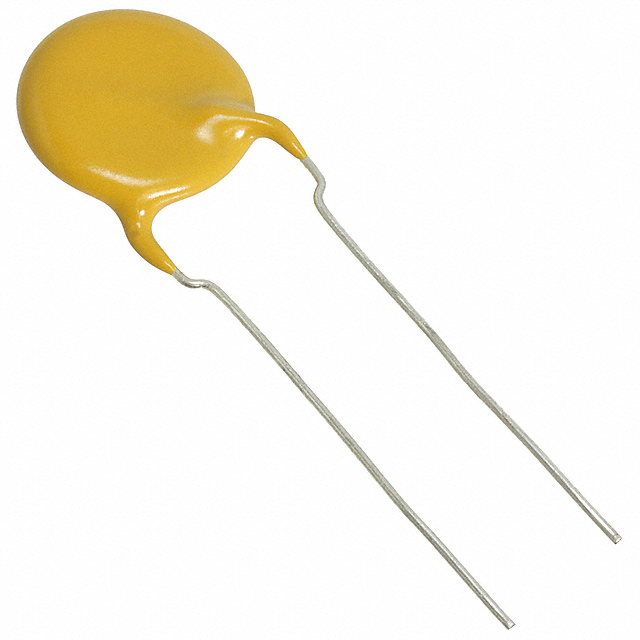

VISHAY INTERTECHNOLOGY 陶瓷电容 F471K33Y5RP6UK5R

F471K33Y5RP6UK5R概述

    Vishay BCcomponents F Series Ceramic Disc Capacitors

    1. 产品简介


    Vishay BCcomponents 的 F 系列陶瓷盘式电容器专为要求低损耗和高体积比电容的应用而设计。这些电容器分为两类:一类是具有高稳定性的 Class 1 陶瓷电介质(如 S3N),另一类是具有较高容差的 Class 2 陶瓷电介质(如 Y5R)。它们适用于多种电子电路,特别是在开关电源(SMPS)、高频镇流器(HF ballast)和瞬态抑制电路中表现优异。

    2. 技术参数


    - 额定直流电压:500 VDC、1 kVDC、2 kVDC 和 3 kVDC。
    - 电容范围:100 pF 至 4700 pF。
    - 温度特性:
    - Class 1: S3N
    - Class 2: Y5R
    - 工作温度范围:-30°C 至 +125°C。
    - 绝缘电阻:在 500 VDC 下,≥ 10,000 MΩ。
    - 介电强度:额定电压的 200%。
    - 损耗因子:最大值为 0.2%。
    - 封装形式:轴向引脚,直径最大为 21.5 mm。
    - 典型老化率:每十年约 0.5%。

    3. 产品特点和优势


    - 高可靠性:这些电容器设计用于长时间运行,具有很高的稳定性和长寿命。
    - 低损耗:电容器具有极低的损耗因子,适合高频率和高功率应用。
    - 小体积高容量:与传统电容器相比,这些电容器在相同体积下可以提供更高的电容。
    - 引脚弯曲:特殊的引脚弯曲设计使其更容易安装和固定。
    - 材料分类:符合环保要求,如 UL 94 V-0 阻燃标准。

    4. 应用案例和使用建议


    - 应用案例:
    - 开关电源(SMPS):在开关电源中,F 系列电容器可以作为滤波电容,提高系统的效率和稳定性。
    - 高频镇流器(HF ballast):在高频镇流器中,这些电容器可以减少电路中的杂散损耗,延长灯具的使用寿命。
    - 瞬态抑制电路:在瞬态抑制电路中,F 系列电容器可以快速响应电压突变,保护其他敏感电子元件不受损害。
    - 使用建议:
    - 布局考虑:确保电容器周围有足够的空间散热,避免过热。
    - 连接方式:确保连接引脚牢固,防止由于振动导致的接触不良。
    - 环境因素:在极端温度环境下使用时,需要对温度特性进行详细测试,以确保电容器性能的稳定性。

    5. 兼容性和支持


    - 兼容性:F 系列电容器广泛兼容各种电子设备和电路板设计,适用于不同类型的 PCB 安装。
    - 支持和维护:Vishay 提供详尽的技术文档和应用指南,同时设有技术支持热线(cdc@vishay.com),帮助客户解决使用过程中遇到的各种问题。

    6. 常见问题与解决方案


    - 问题:电容器在高温下出现容量衰减。
    - 解决方案:选择适当的电容类型和型号,以适应高温工作环境。
    - 问题:电容器在高湿度环境中性能下降。
    - 解决方案:选择具有良好密封性能的电容器,并注意存储环境的湿度控制。
    - 问题:电容器的使用寿命短。
    - 解决方案:遵循正确的使用和维护方法,确保电容器的工作条件在其设计范围内。

    7. 总结和推荐


    总体而言,Vishay BCcomponents 的 F 系列陶瓷盘式电容器具有出色的性能和广泛的适用性,特别适合于需要高可靠性和高电容密度的应用场景。虽然价格可能略高于某些同类产品,但考虑到其优异的性能和可靠性,推荐在关键应用中优先选用。此外,Vishay 提供了全面的支持和服务,能够有效解决用户的任何疑问和问题,是值得信赖的选择。

F471K33Y5RP6UK5R参数

参数
电容值 470pF
容差 ±10%
温度系数 Y5R
额定电压 2KV
长*宽*高 8.5mm(长度)*5mm(宽度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装,卷带包装

F471K33Y5RP6UK5R厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

F471K33Y5RP6UK5R数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY F471K33Y5RP6UK5R F471K33Y5RP6UK5R数据手册

F471K33Y5RP6UK5R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.0748 ¥ 0.6264
7500+ $ 0.0721 ¥ 0.6044
52500+ $ 0.0561 ¥ 0.4703
库存: 8541
起订量: 3000 增量: 1500
交货地:
最小起订量为:3000
合计: ¥ 1879.2
直接购买
