GA0805Y103KXBBC31G

产品分类: 陶瓷电容
产品描述: 10nF ±10% X7R 100V 0805 贴片安装 2mm(长度)*1.25mm(宽度)
供应商型号: 2896306
供应商: 海外现货
标准整包数: 5

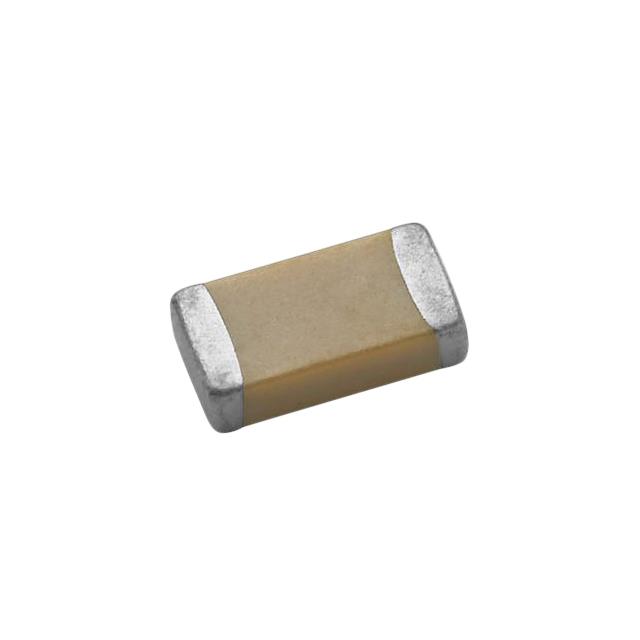

VISHAY INTERTECHNOLOGY 陶瓷电容 GA0805Y103KXBBC31G

GA0805Y103KXBBC31G概述

    Vishay Vitramon GA....31G Automotive MLCC Soldering 技术手册

    产品简介


    Vishay Vitramon 的 GA....31G 系列多层陶瓷芯片电容器(MLCC)是为汽车应用设计的表面贴装产品。这些电容器适用于引擎盖下的应用、安全和舒适性电子设备,具有卓越的可靠性和高温适应性。它们采用贵金属电极系统(NME),符合欧盟车辆回收指令(ELV)标准,并通过了 AEC-Q200认证,能够提供PPAP认证。

    技术参数


    GA....31G系列MLCC的技术规格如下:
    - 尺寸:从0402到1812(英制)。
    - 电压范围:
    - C0G(NP0):25 VDC至3000 VDC。
    - X7R:16 VDC至630 VDC。
    - X8R:25 VDC至500 VDC。
    - 温度系数:
    - C0G(NP0):0 ppm/°C ± 30 ppm/°C (-55 °C 至 +125 °C)。
    - X7R:± 15% (-55 °C 至 +125 °C)。
    - X8R:± 15% (-55 °C 至 +150 °C)。
    - 容值范围:
    - C0G(NP0):22 pF 至 22 nF。
    - X7R:120 pF 至 1.0 μF。
    - X8R:330 pF 至 6.8 nF。
    - 损耗因子:
    - C0G(NP0):0.1% (最大值)。
    - X7R:3.5% (最大值)。
    - X8R:2.5% (最大值)。
    - 绝缘电阻:
    - C0G(NP0):+25 °C 下 ≥ 100 000 MΩ 或 ≥ 1000 ΩF。
    - X7R:+25 °C 下 ≥ 100 000 MΩ 或 ≥ 1000 ΩF。
    - X8R:+150 °C 下 ≥ 10 000 MΩ 或 ≥ 100 ΩF。

    产品特点和优势


    - 高可靠性:通过AEC-Q200认证,确保长期使用寿命和稳定性。
    - 宽工作温度范围:-55 °C 至 +150 °C,适用于各种恶劣环境。
    - 高精度:具备不同的容差选项(±0.10 pF 至 ±20%)。
    - 多种封装:从0402至1812,可满足不同应用需求。
    - 高安全性:符合欧盟车辆回收指令(ELV)。

    应用案例和使用建议


    - 应用案例:广泛应用于汽车引擎盖下电子设备,如发动机管理系统、ABS刹车系统、安全气囊控制系统、车窗控制模块等。
    - 使用建议:
    - 为提高可靠性,在高温环境下建议使用耐热等级更高的型号。
    - 在高湿度环境下,建议选择具有较高绝缘电阻的产品以保证稳定运行。
    - 对于需要严格容值公差的应用,可以选用高精度型号。

    兼容性和支持


    - 兼容性:与市面上主流的焊接设备兼容,可实现自动化生产。
    - 支持服务:Vishay Vitramon 提供全面的技术支持和售后保障,如有疑问可联系技术支持邮箱 mlcc@vishay.com。

    常见问题与解决方案


    - 问题1:电容器是否能在高温环境下稳定工作?
    - 解决方案:C0G(NP0)型号在-55 °C 至 +150 °C 范围内工作稳定;X7R和X8R型号分别适用至+125 °C 和+150 °C。
    - 问题2:如何选择合适的电容器型号?
    - 解决方案:根据具体应用需求,参考手册中的选型图表进行选择,确保满足电压、容值和温度要求。
    - 问题3:是否可以通过提高电压来提升电容器的容值?
    - 解决方案:不建议提高电压,应在规定的电压范围内使用,否则可能会影响电容器的性能和寿命。

    总结和推荐


    GA....31G系列MLCC凭借其卓越的可靠性和宽泛的工作温度范围,成为汽车电子领域的理想选择。其在高温、高湿度等严苛环境下的表现尤为出色,适用于多种复杂应用场景。对于追求高可靠性的汽车电子设计,强烈推荐使用此系列产品。如果需要进一步的技术支持,可随时联系 Vishay Vitramon 的技术支持团队。

GA0805Y103KXBBC31G参数

参数
电容值 10nF
容差 ±10%
温度系数 X7R
额定电压 100V
长*宽*高 2mm(长度)*1.25mm(宽度)
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

GA0805Y103KXBBC31G厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

GA0805Y103KXBBC31G数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY GA0805Y103KXBBC31G GA0805Y103KXBBC31G数据手册

GA0805Y103KXBBC31G封装设计

查看详情并下载
Symbol
Footprint
3D Model
