715C30DKD47

产品分类: 陶瓷电容
产品描述: 4.7nF -20%~80% Y5U(E) 30KV 底座安装,螺纹安装 30mm(长度)
供应商型号: BC5491-ND
供应商: Digi-Key
标准整包数: 1

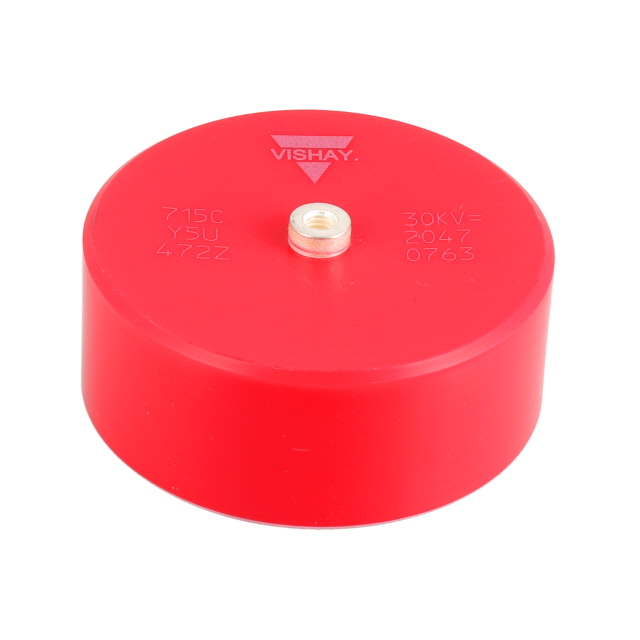

VISHAY INTERTECHNOLOGY 陶瓷电容 715C30DKD47

715C30DKD47概述

    高压陶瓷直流盘式电容器(10 kVDC 至 40 kVDC)

    产品简介


    Vishay Cera-Mite 的 715C 系列高压陶瓷直流盘式电容器是一款高性能的产品,特别适用于高电压应用场合。其基本材料为 Y5U 类陶瓷,具有低电感、高绝缘电阻等特性,采用环氧涂层和螺栓端子固定方式,能够在极端环境中提供可靠的性能。主要应用包括高电压电源供应、CO2 激光器、X 射线设备及焊接设备等工业领域。

    技术参数


    | 参数 | 描述 |

    | 额定电压 (VDC) | 10 kVDC (3.5 kVRMS), 15 kVDC (5.3 kVRMS), 20 kVDC (7.0 kVRMS), 30 kVDC (10.6 kVRMS), 40 kVDC (14.0 kVRMS) |
    | 电容范围 | 300 pF 到 20 nF |
    | 电容公差 | -20% 至 +80% |
    | 耐压强度 | 150% 额定电压,充电电流限制在 50 mA |
    | 介电损耗角正切 | ≤ 20 x 10^-3 (1 kHz) |
    | 绝缘电阻 | 最小 200 000 MΩ 或 1000 ΩF 最小(25°C) |
    | 冠状放电限制 | < 5 pC 在额定交流电压的 50% |
    | 工作温度范围 | -30°C 至 +85°C |
    | 材料 | 陶瓷单层电容器,在模具环氧树脂外壳内制作 |
    | 螺栓端子 | 黄铜,镀银 |

    产品特点和优势


    - 低电感:减少电路中的寄生电感,提高电路性能。
    - 高绝缘电阻:确保电容器在高电压条件下依然保持稳定的工作状态。
    - 环氧涂层:提供优异的耐腐蚀和防水性能。
    - 螺栓端子固定:方便安装和拆卸,提高使用便捷性。

    应用案例和使用建议


    这些电容器广泛应用于高电压电源、CO2 激光器、X射线设备及焊接设备等工业领域。例如,在高电压电源供应中,其低电感特性可以有效降低纹波,提高输出质量;在激光设备中,由于其出色的稳定性,能够确保长时间工作的可靠性。
    使用时应注意避免高湿度环境,并且在安装过程中要严格控制螺栓扭矩,以确保连接的稳固性。建议定期检查和维护,确保其在高电压条件下的可靠运行。

    兼容性和支持


    这些电容器具有广泛的兼容性,可以与其他高压电器组件轻松集成。对于技术支持和维护需求,可以通过电子邮件 `powcap@vishay.com` 与 Vishay 的技术人员联系。

    常见问题与解决方案


    - Q: 安装过程中发现接触不良怎么办?
    - A: 确保螺栓扭矩控制在12英寸磅,选择合适长度的螺栓以防止过紧。

    - Q: 电容器表面出现凝露现象如何处理?
    - A: 使用干燥剂或适当加热装置去除湿气,确保环境湿度符合产品要求。

    总结和推荐


    综上所述,Vishay Cera-Mite 的 715C 系列高压陶瓷直流盘式电容器凭借其卓越的技术性能和广泛的应用领域,成为高电压应用场合的理想选择。其独特的设计使其在工业领域拥有显著的竞争优势。因此,我们强烈推荐这一产品用于需要高电压稳定性的应用场景。

715C30DKD47参数

参数
电容值 4.7nF
容差 -20%~80%
温度系数 Y5U(E)
额定电压 30KV
长*宽*高 30mm(长度)
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装

715C30DKD47厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

715C30DKD47数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY 715C30DKD47 715C30DKD47数据手册

715C30DKD47封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 83.4808 ¥ 698.6299
20+ $ 69.1413 ¥ 578.6261
100+ $ 65.183 ¥ 545.5006
库存: 38
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 698.62
直接购买
加入购物车
