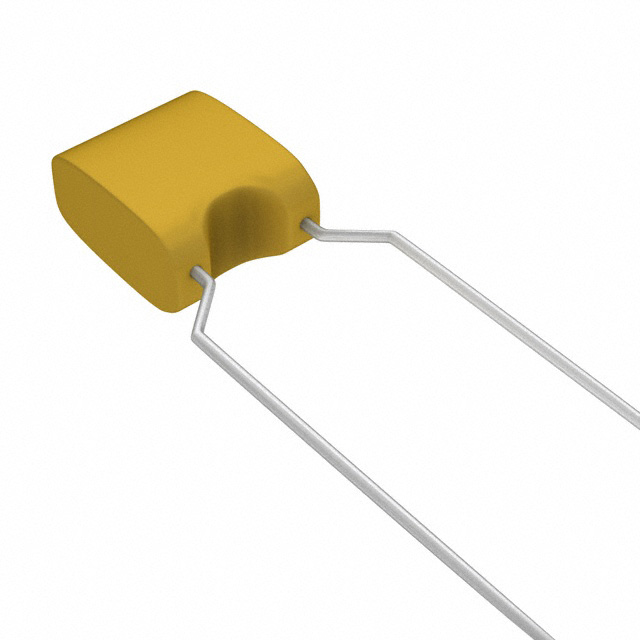

K471K15X7RH5TH5

产品分类: 陶瓷电容
产品描述: 470pF ±10% X7R 100V 通孔安装 4mm*2.6mm*6.6mm
供应商型号: 3322798
供应商: 海外现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 陶瓷电容 K471K15X7RH5TH5

K471K15X7RH5TH5概述

    Vishay BCcomponents K Series Multilayer Ceramic Capacitors

    产品简介


    Vishay BCcomponents 的 K 系列多层陶瓷电容器(MLCC)适用于通用目的,包括温度补偿、耦合和解耦等功能。该系列产品具有高可靠性、小尺寸和高容积率的特点。K 系列提供了多种类别的陶瓷电介质(Class 1、Class 2 和 Class 3),并且有不同的额定电压(50 VDC、100 VDC、200 VDC 和 500 VDC)。这些电容器有直式和弯式引脚可选,便于不同应用场景下的灵活安装。

    技术参数


    - 电容范围: 10 pF 到 1 μF
    - 容差: ±5%、±10%、±20%、+80%/-20%
    - 额定电压: 50 VDC、100 VDC、200 VDC、500 VDC
    - 测试电压:
    - 50 VDC 和 100 VDC: 250% 额定电压
    - 200 VDC: 150% 额定电压 + 100 VDC
    - 500 VDC: 130% 额定电压 + 100 VDC
    - 绝缘电阻:
    - 50 VDC 和 100 VDC: 100 GΩ 或 1000 ΩF 中较小者
    - 200 VDC 和 500 VDC: 10 GΩ 或 100 ΩF 中较小者
    - 损耗因子:
    - Class 1: 最大 0.1%(当 C ≥ 30 pF)
    - Class 2: 最大 2.5%(当 C ≥ 30 pF)
    - Class 3: 最大 5%(当 C ≥ 30 pF)

    产品特点和优势


    - 高容积率: 在紧凑的封装内提供更高的电容量。
    - 高可靠性: 经过严格测试,确保长时间稳定运行。
    - 多种引脚配置: 包括直式和弯式引脚,方便灵活安装。
    - 广泛的工作温度范围: Class 1 和 Class 2 的工作温度范围为 -55°C 至 +125°C,Class 3 为 -30°C 至 +85°C。
    - 符合行业标准: 符合 EIA 198 和 IEC 60384-9 规范。

    应用案例和使用建议


    - 温度补偿: 在高频电路中用于温度补偿,以减少温度变化对电路的影响。
    - 耦合和解耦: 在模拟和数字电路中用于耦合和解耦,提高信号传输的稳定性。
    - 具体应用场景:
    - 电路板设计: 可用于紧凑型电路板设计,节省空间并提高组装效率。
    - 消费电子产品: 适用于智能手机、平板电脑等便携式设备,确保高效稳定的电力管理。

    使用建议:
    - 确保引脚配置与电路板设计相匹配,选择合适的直式或弯式引脚。
    - 在高温环境下使用时,考虑散热措施,避免因过热导致性能下降。

    兼容性和支持


    - 兼容性: K 系列电容器与其他 Vishay 产品兼容,如连接线和其他电子元件。
    - 支持: Vishay 提供详尽的技术文档和在线技术支持,帮助客户解决各种应用中的问题。

    常见问题与解决方案


    - 问题: 安装后电容器出现异常噪声。
    - 解决方案: 检查引脚焊接是否牢固,确认安装位置无电磁干扰。
    - 问题: 电容器在特定条件下工作不正常。
    - 解决方案: 检查是否超出额定工作温度范围,必要时调整外部电路以适应其工作环境。

    总结和推荐


    综上所述,Vishay BCcomponents 的 K 系列多层陶瓷电容器以其高可靠性、小尺寸和广泛的应用范围,成为众多电子设备的理想选择。无论是消费电子产品还是工业应用,K 系列电容器都能提供卓越的性能和稳定性。强烈推荐使用该系列电容器,特别是对于需要紧凑、高性能解决方案的应用场合。

K471K15X7RH5TH5参数

参数
电容值 470pF
容差 ±10%
温度系数 X7R
额定电压 100V
长*宽*高 4mm*2.6mm*6.6mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

K471K15X7RH5TH5厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

K471K15X7RH5TH5数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY K471K15X7RH5TH5 K471K15X7RH5TH5数据手册

K471K15X7RH5TH5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.6656
10+ ¥ 0.6656
100+ ¥ 0.5042
500+ ¥ 0.5042
1000+ ¥ 0.4518
2000+ ¥ 0.4518
4000+ ¥ 0.4518
库存: 11612
起订量: 76 增量: 0
交货地:
最小起订量为:10
合计: ¥ 6.65
